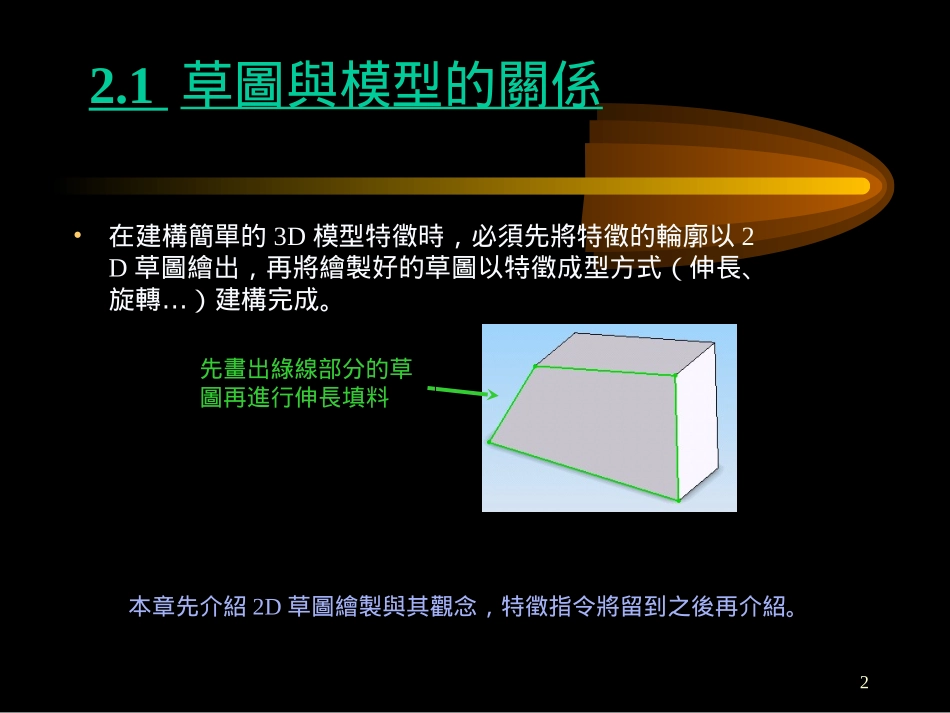

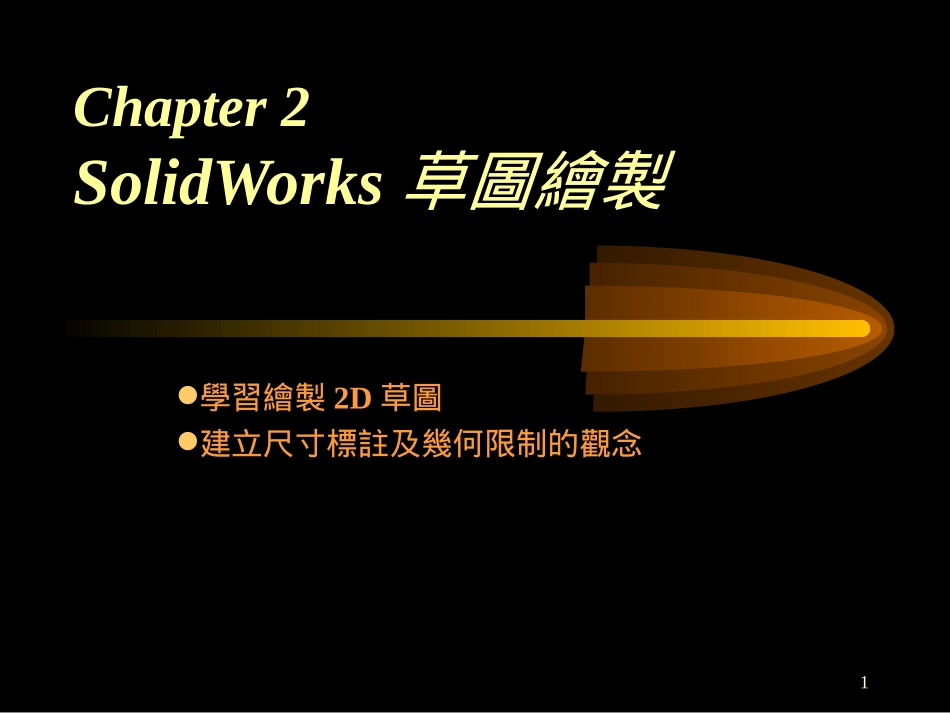

1Chapter2SolidWorks草圖繪製學習繪製2D草圖建立尺寸標註及幾何限制的觀念22.1草圖與模型的關係•在建構簡單的3D模型特徵時,必須先將特徵的輪廓以2D草圖繪出,再將繪製好的草圖以特徵成型方式(伸長、旋轉…)建構完成。先畫出綠線部分的草圖再進行伸長填料本章先介紹2D草圖繪製與其觀念,特徵指令將留到之後再介紹。32.2進入草圖繪製1.開啟新檔之後選擇零件圖42.2進入草圖繪製2.點選『草圖』按鈕進入草圖繪製狀態3.用鼠標點選要繪圖的基準面52.2進入草圖繪製草圖工具完成/放棄草圖(-)代表草圖上的圖元尚未被完全定義,完全定義之後會自動消失若過多定義,則會出現(+)參考原點62.3繪圖指令介紹72.3繪圖指令介紹1.中心線中心線主要做為尺寸標註參考、鏡射基準線、旋轉填料旋轉軸…等等,不會影響模型建構之形狀,又稱幾何建構線。不影響模型的形狀82.3繪圖指令介紹2.圆弧93.以直線指令繪製直線與圓弧連續結合的圖形(1)使用直線指令繪製一條線(2)點擊右鍵選擇『轉換至弧』(3)移動遊標改變圓弧樣式,再點左鍵即可完成弧2.3繪圖指令介紹102.3繪圖指令介紹4.对称命令:对称图形可用对称命令绘制运用对称命令必须先绘制对称中心线112.3繪圖指令介紹5.草绘文字选择草绘路径输入草绘文字122.3繪圖指令介紹选择字形和字高132.3繪圖指令介紹文字生成实体文字必须是封闭轮廓才能拉申142.4草绘编辑工具工具----草绘工具包括:圆角、倒角、剪裁、延伸、镜像等152.4草绘编辑工具1.圆角倒角----设置倒角尺寸2.等距实体----生成具有一定偏距的草图实体3.转换实体引用----引用实体边4.交叉曲线----选取交叉项目5.剪裁----删除6.延伸----延伸到指定草绘7.分割实体----分割草图162.4草绘编辑工具8.转折线----生成转折线7.构造几何线---转为构造几何线9.制作路径---圆弧与直线相切10.镜像11.动态镜像12.伸展实体13.移动14.复制15.缩放比例16.矩形阵列17.圆形阵列172.5尺寸標註在SolidWorks中修改尺寸標註時,圖形外形會作即時的改變,因此要對圖形修改是輕而易舉的,尺寸可分為兩種:形狀尺寸:控制圖形的形狀外觀尺寸。位置尺寸:控制圖形彼此間的關係。182.5尺寸標註SolidWorks尺寸標註指令只有一個『智慧型尺寸』按鈕,能自動判斷所選圖形而顯示不同標註型式。192.6约束選取圖元後,性質管理員會自動顯示可能的限制條件再選取一條直線會有更多限制條件可選-加入限制條件202.6约束-加入限制條件有何好處?如要將下圖圖形內四個不等徑圓形都設定成相同直徑:要將四個圓形都標一樣尺寸嗎?212.6约束使用限制條件:1.按住Ctrl重覆選取四個圓選擇等長/等徑2.四個圓變一樣大小,最後再標註其中一個圓的直徑3.四個圓同時改變尺寸222.6约束-限制不足與完全限制黑色顯示的圖元代表已經完全限制藍色顯示的圖元代表限制不足尚未完全定義232.6约束-完全限制的意義灰色尺寸代表從動件完全限制的圖形,修改尺寸時,幾何不變,只是形狀改變而已。242.6约束-完全限制的意義未完全限制的圖形,修改尺寸時,幾何和形狀都改變了。252.6约束-過多限制情況已完全定義的圖形若再標註一個尺寸就會造成過多定義若選擇設為從動,或是取消設立該尺寸,可避免過多限制262.7自动修复草图•自动修复草图可将重叠的线条加以合并,可将相连的多段线条合并成一段线条。重合线合并后272.83D草图绘制•2D草绘必须在基准面上完成,3D草绘是在立体空间完成。•单击----绘直线选点删除几何关系,修改XYZ坐标生成三维线条282.9草圖繪製的觀念簡單性複雜的造型,由最容易一次完成的方式繪製草圖如右圖的模型,選擇綠色部分作為草圖較為合適零件模型的草圖必須為封閉曲線非封閉曲線無法成型封閉曲線可以成型29先繪製草圖的大概形狀,再使用尺寸標註及限制條件完成細節2.9草圖繪製的觀念30尺寸標註和限制條件應注意:2.9草圖繪製的觀念只用需要的尺寸及限制,避免多餘的標註造成閱讀不易建議在標註尺寸之前,先以限制條件固定造型先標註較大的尺寸草圖要達成完全限制對稱性的圖形,參考原點訂在對稱中心較容易設定限制條件31練習範例32作業1角度尺寸50。之標註:先選上方ψ11圓心點再選下方ψ11圓弧之兩圓心點此輔助線利用圓心/起/終點畫弧再勾選『幾何建構線』33作業2位於同一水平線上
