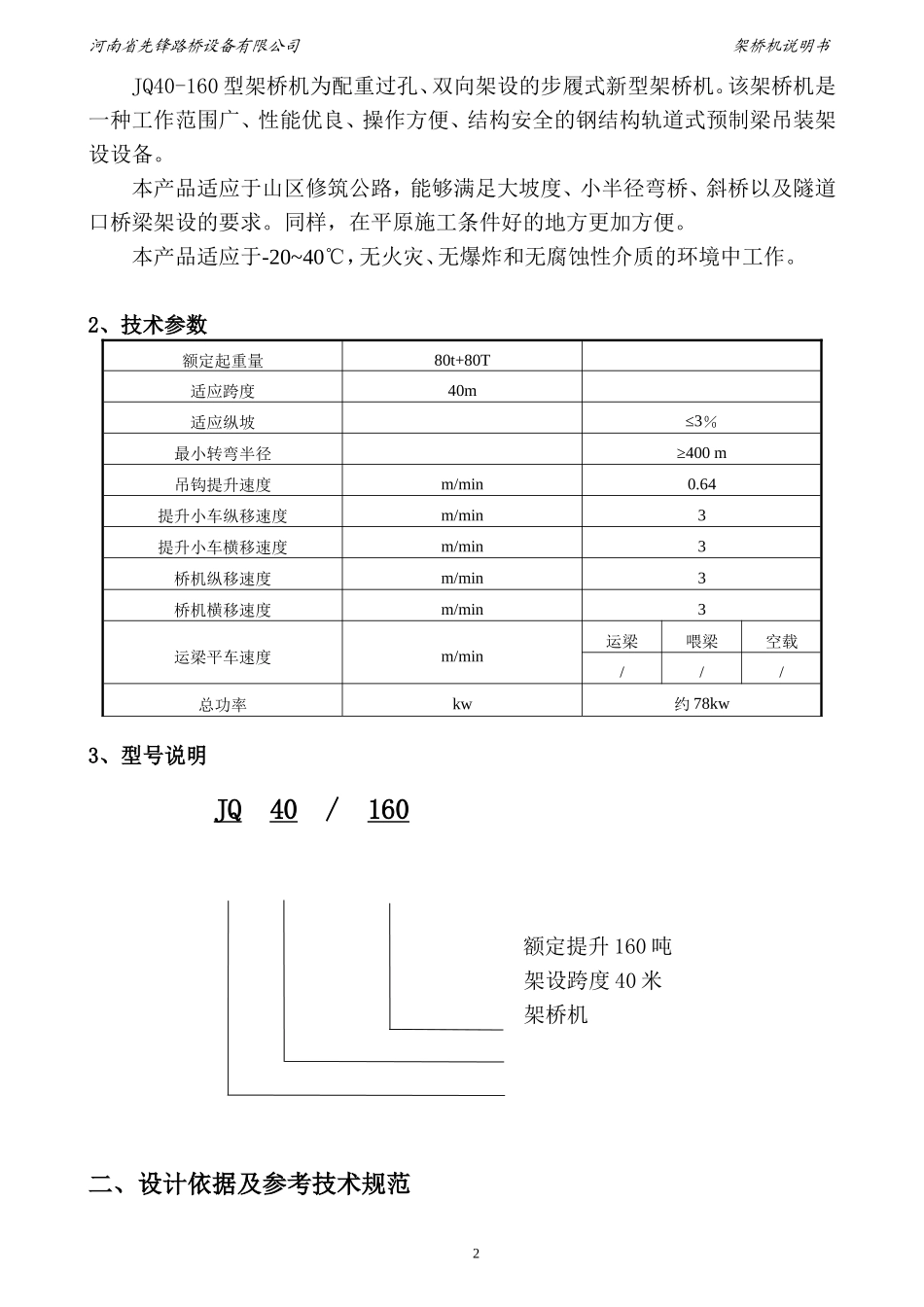

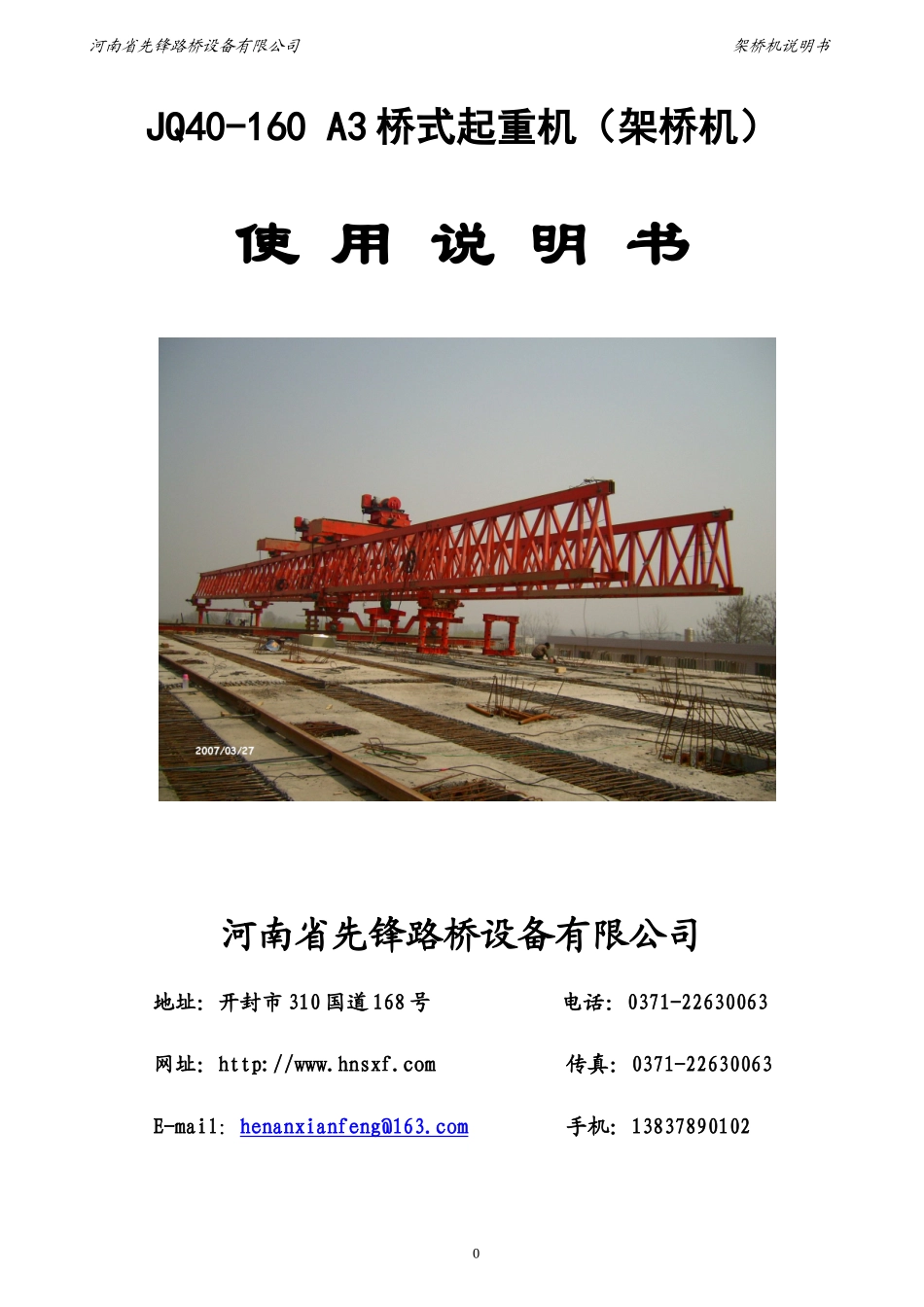

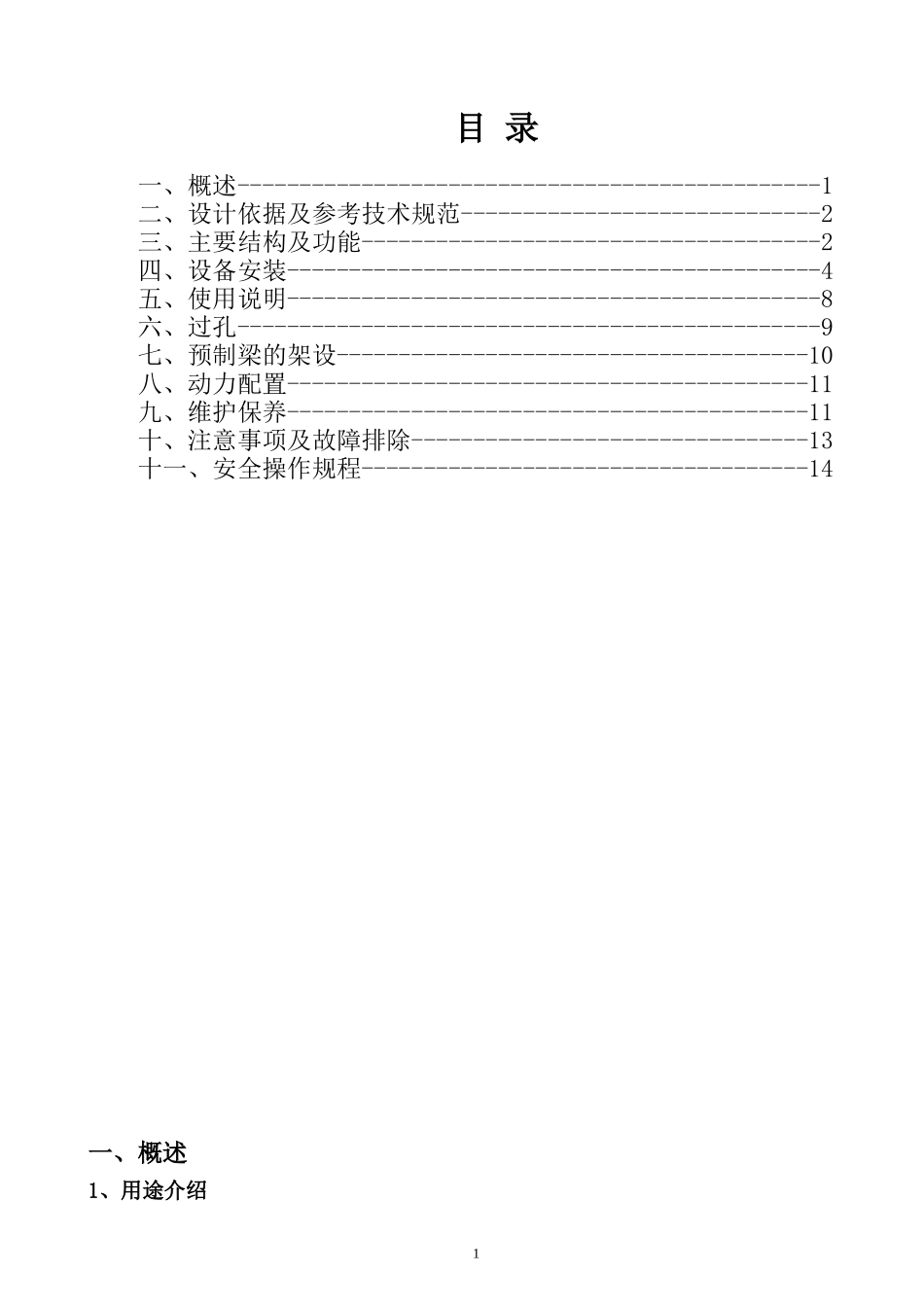

0河南省先锋路桥设备有限公司架桥机说明书JQ40-160A3桥式起重机（架桥机）使用说明书河南省先锋路桥设备有限公司地址：开封市310国道168号电话：0371-22630063网址：http://www.hnsxf.com传真：0371-22630063E-mail：henanxianfeng@163.com手机：138378901021目录一、概述-----------------------------------------------1二、设计依据及参考技术规范-----------------------------2三、主要结构及功能-------------------------------------2四、设备安装-------------------------------------------4五、使用说明-------------------------------------------8六、过孔-----------------------------------------------9七、预制梁的架设--------------------------------------10八、动力配置------------------------------------------11九、维护保养------------------------------------------11十、注意事项及故障排除--------------------------------13十一、安全操作规程------------------------------------14一、概述1、用途介绍2河南省先锋路桥设备有限公司架桥机说明书JQ40-160型架桥机为配重过孔、双向架设的步履式新型架桥机。该架桥机是一种工作范围广、性能优良、操作方便、结构安全的钢结构轨道式预制梁吊装架设设备。本产品适应于山区修筑公路，能够满足大坡度、小半径弯桥、斜桥以及隧道口桥梁架设的要求。同样，在平原施工条件好的地方更加方便。本产品适应于-20~40℃，无火灾、无爆炸和无腐蚀性介质的环境中工作。2、技术参数额定起重量80t+80T适应跨度40m适应纵坡≤3％最小转弯半径≥400m吊钩提升速度m/min0.64提升小车纵移速度m/min3提升小车横移速度m/min3桥机纵移速度m/min3桥机横移速度m/min3运梁平车速度m/min运梁喂梁空载///总功率kw约78kw3、型号说明JQ40/160额定提升160吨架设跨度40米架桥机二、设计依据及参考技术规范31、设计依据JQ40-160型架桥机设备购销合同及工程方提供的相关图纸资料。2、参考技术规范《起重机设计规范》（GB3811-2008）《钢结构设计规范》（GB50017-2003）三、主要结构及功能该架桥机为了运输方便和现场安装，主结构之间采用销轴和法兰连接，其结构见总装示意图。1、主梁主梁为三角桁架式结构，采用型钢和钢板焊接而成。有结构轻、强度大、刚性好、抗风能力强、安装方便、外形美观等优点。主梁是架桥机的主要承力构件，分为左右2列，为了运输方便，每列主梁又分为6节（见总装示意图），通过销轴联接。两列主梁通过后连接梁、前连接架及前支腿联接在一起。主梁上弦杆顶部铺设有方钢轨道，提升小车在上部运行及进行起吊作业。2、主梁连接杆由型钢焊接而成，宽度可以根据需要进行调节。它位于两列主梁的前端，在主梁的下弦处通过销轴把两列主梁联接在一起。架设斜桥或弯桥时，自身具有调节角度的功能。3、主梁连接梁连接梁安装在两列主梁的上部，是采用型钢和钢板焊接而成的箱形结构，两端通过可调法兰和旋转支座与主梁相连接。架设斜桥或弯桥时，自身具有调节角度的功能。4、提升小车提升小车由纵移轮箱、旋转支座、担梁、横移轮箱、卷扬机及滑轮组等组成。它的功能是提升、运送及架设预制梁，轮箱上的电动机通过摆线针轮减速机及齿轮组将动力传递给车轮，实现纵移轮箱在主梁上纵移运行及横移轮箱沿担梁横4河南省先锋路桥设备有限公司架桥机说明书向运行。通过调整旋转支座可以得到所需的角度便于斜桥和弯桥的架设。5、前支腿前支腿由前支轮箱、旋转调整支座、固定筒、伸缩筒、前支承台、横梁和液压升降装置等组成。前支腿安装在主梁前端下部。它是架桥机前部支撑及架桥机横移的运行机构。6、中托轮中托轮采用双层轮箱结构，分为上层轮箱、旋转盘及下层轮箱三个部分，通过马鞍、销轴和螺栓连接成整体。上、下层轮箱通过旋转盘可以调整角度，便于斜桥和弯桥架设。中托上层轮箱倒置，行走轮向上支撑在主梁下弦杆上，通过驱动电机驱动架桥机纵移。下层轮箱走行在中托横移轨道上，也配置有驱动电机，同前支轮箱一起驱动架桥机的横移。7、后托轮后托轮由托轮箱、伸缩套筒和液压油缸等组成，是桥机过孔时的后部支撑。自身高度...
