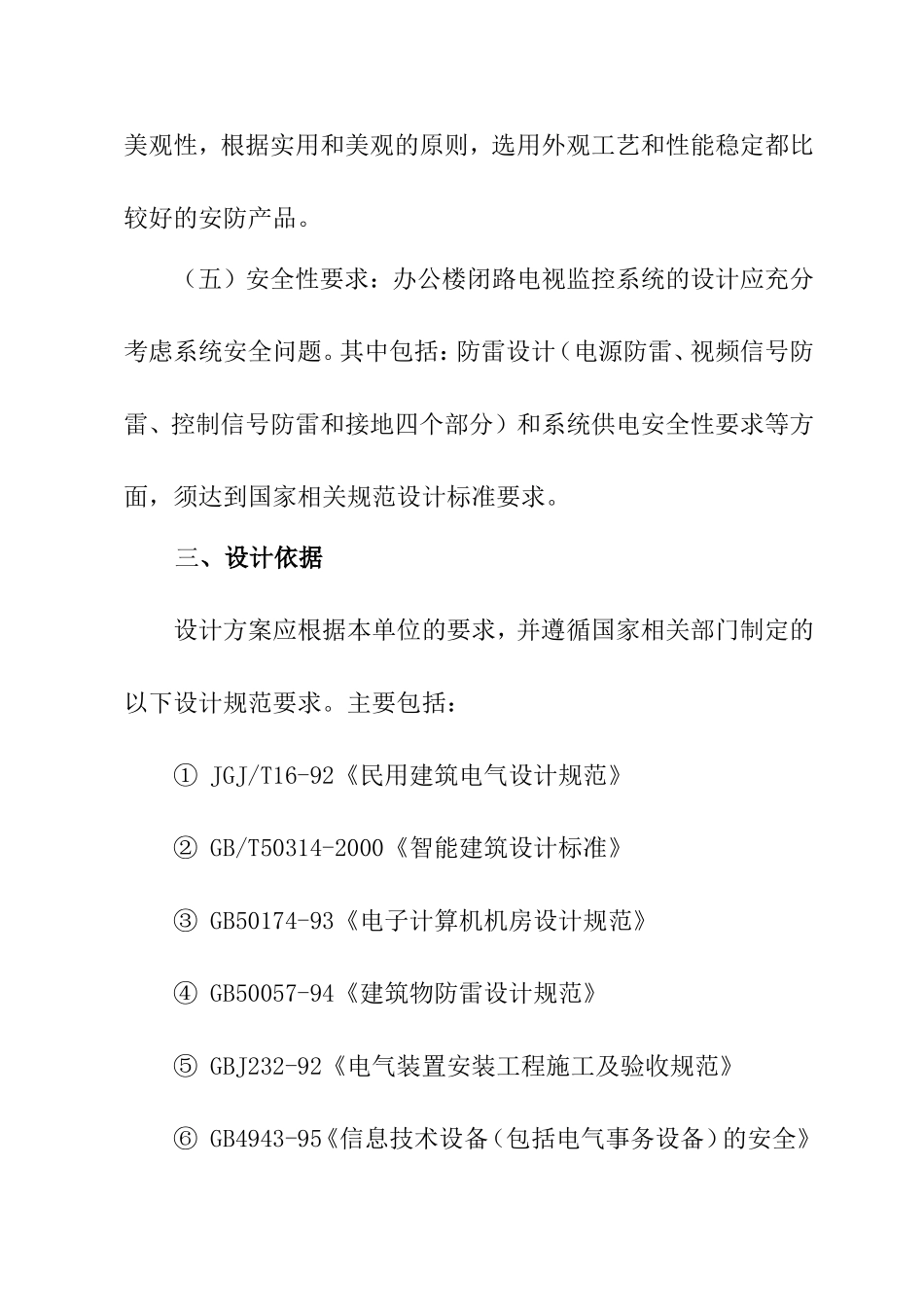

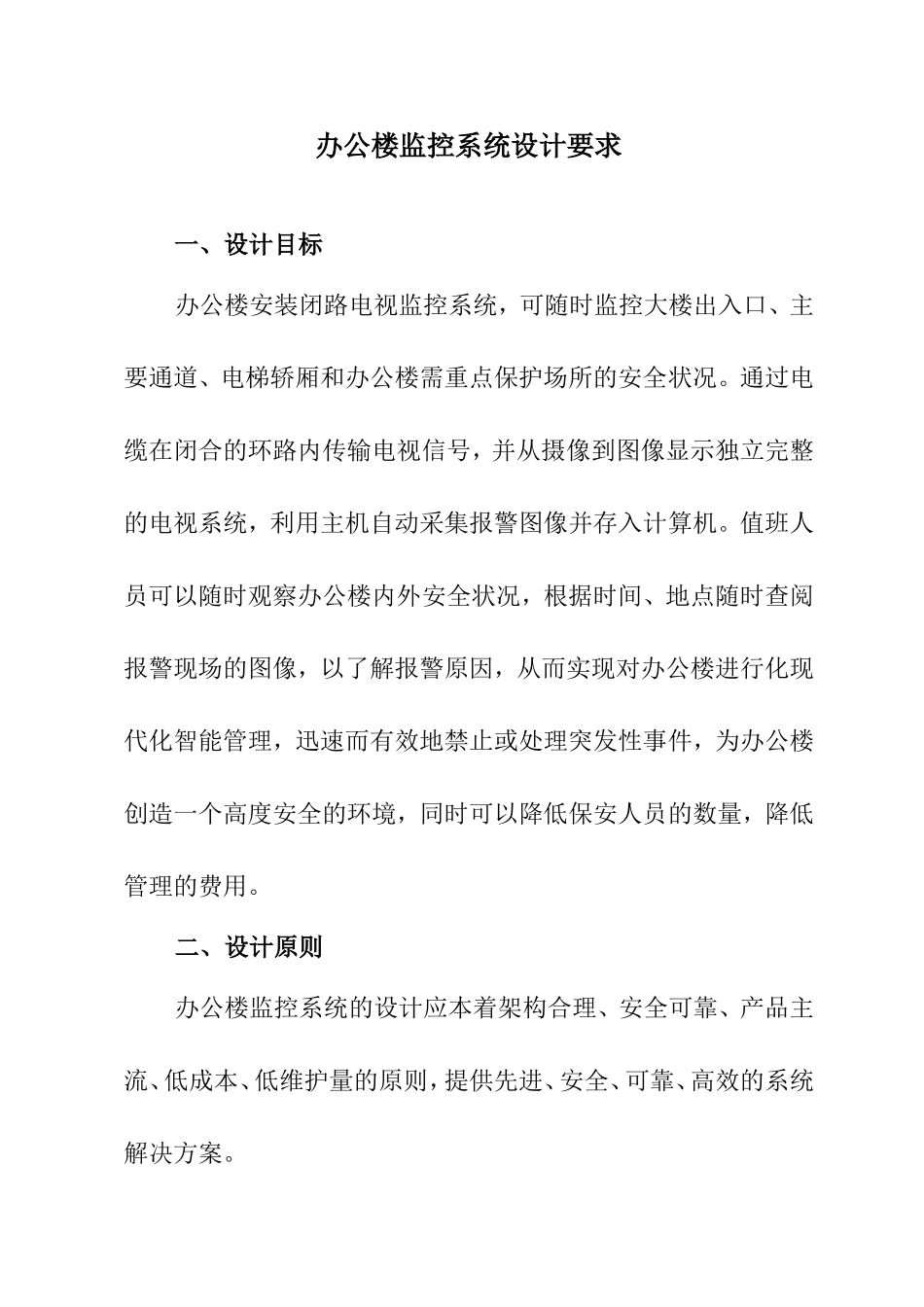

办公楼监控系统设计要求一、设计目标办公楼安装闭路电视监控系统，可随时监控大楼出入口、主要通道、电梯轿厢和办公楼需重点保护场所的安全状况。通过电缆在闭合的环路内传输电视信号，并从摄像到图像显示独立完整的电视系统，利用主机自动采集报警图像并存入计算机。值班人员可以随时观察办公楼内外安全状况，根据时间、地点随时查阅报警现场的图像，以了解报警原因，从而实现对办公楼进行化现代化智能管理，迅速而有效地禁止或处理突发性事件，为办公楼创造一个高度安全的环境，同时可以降低保安人员的数量，降低管理的费用。二、设计原则办公楼监控系统的设计应本着架构合理、安全可靠、产品主流、低成本、低维护量的原则，提供先进、安全、可靠、高效的系统解决方案。（一）架构合理。采用先进合理的技术来架构系统，系统采用当今主流产品、中高品质设备。系统的性能与功能、整体质量和未来都能得到良好技术支持，确保完整保存技术文档资料。系统工作稳定可靠，维护简单，操作简便，性能价格比最优，并留有扩展余地。系统建成后，三至五年不会落后淘汰。（二）通过监控系统能够随时掌握监控区域内人员活动情况，检查各个重点部位的安全情况，发现异常情况及时报警，以及时处理突发事件，并自动进行录像。正常情况下能够进行24小时录像，录像资料可备出事时查询。（三）在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用，降低成本，从而达到极高的性能价格比，降低智能办公楼安全管理的运营成本。（四）外观效果美观：前端装置安装均考虑安全性、隐蔽性及美观性，根据实用和美观的原则，选用外观工艺和性能稳定都比较好的安防产品。（五）安全性要求：办公楼闭路电视监控系统的设计应充分考虑系统安全问题。其中包括：防雷设计（电源防雷、视频信号防雷、控制信号防雷和接地四个部分）和系统供电安全性要求等方面，须达到国家相关规范设计标准要求。三、设计依据设计方案应根据本单位的要求，并遵循国家相关部门制定的以下设计规范要求。主要包括：①JGJ/T16-92《民用建筑电气设计规范》②GB/T50314-2000《智能建筑设计标准》③GB50174-93《电子计算机机房设计规范》④GB50057-94《建筑物防雷设计规范》⑤GBJ232-92《电气装置安装工程施工及验收规范》⑥GB4943-95《信息技术设备（包括电气事务设备）的安全》⑦GB/T75-94《安全技术防范规范工程技术规范》⑧GB50198-94《民用闭路电视监控电视系统工程技术规范》⑨本单位对闭路电视监控系统的总体要求。三、系统设计要求（一）根据办公楼的总体结构，并充分考虑现场实际情况，前端采用全天候高清晰度彩色摄像机，视频传输具有抗干扰、高屏蔽能力，保证视频信号和控制信号的准确传输（二）硬盘录像系统的数字化传输可实现与防盗报警等系统联网联动，及时准确地反馈现场信息进行报警。中央控制系统采用视频矩阵主机控制，采用监视器实时显示监控系统信息。（三）录像系统采用数字化硬盘录像系统，通过监视器、视频切换器、多画面分割器实现循环录像、多画面及单画面切割，并方便检索回放，能实现同时录下的多路信号视频信号的任意一路在监视器上满屏放像功能。四、办公楼监控系统设计办公楼闭路监控系统由前端图像采集、图像及控制信号传输和图像控制存储三个部分组成。（一）前端图像采集部分1、办公楼前院和后院各安装2台一体化球机，并与周界报警系统联动控制，一旦有入侵报警信号发生，摄像机将自动旋转至报警区域，自动跟踪监控，同时在监控中心，系统将自动切换报警现场画面至指定监视器，硬盘录像机进行实时录像。2、在办公楼一楼大厅、各楼层楼梯口、办公楼走廊、电梯轿箱、多功能厅、会议室、财务室、保密室等处共安装监控探头40台，对相关现场进行实时录像监视，以保证有效地杜绝发生安全隐患，遇有突发事件时可以及时处理。（暂不列入工程范围）3、每部电梯轿厢内安装吸顶式电梯专用彩色半球摄像机1台，用于监视和记录电梯内的实时情况，以备发生突发事件能及时得到及时处理。（暂不列入工程范围）4、图像和控制信号传输部分办公...
