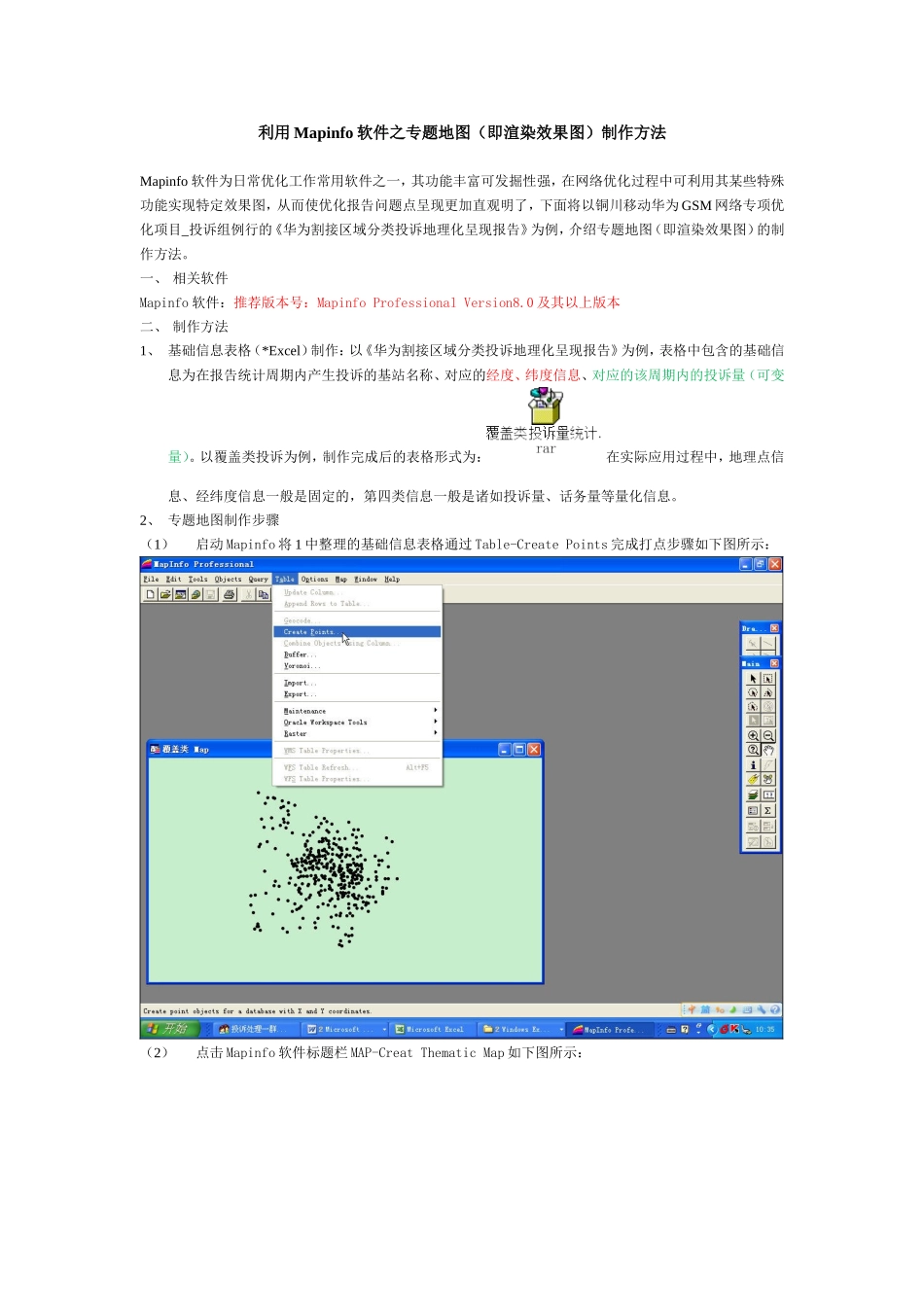

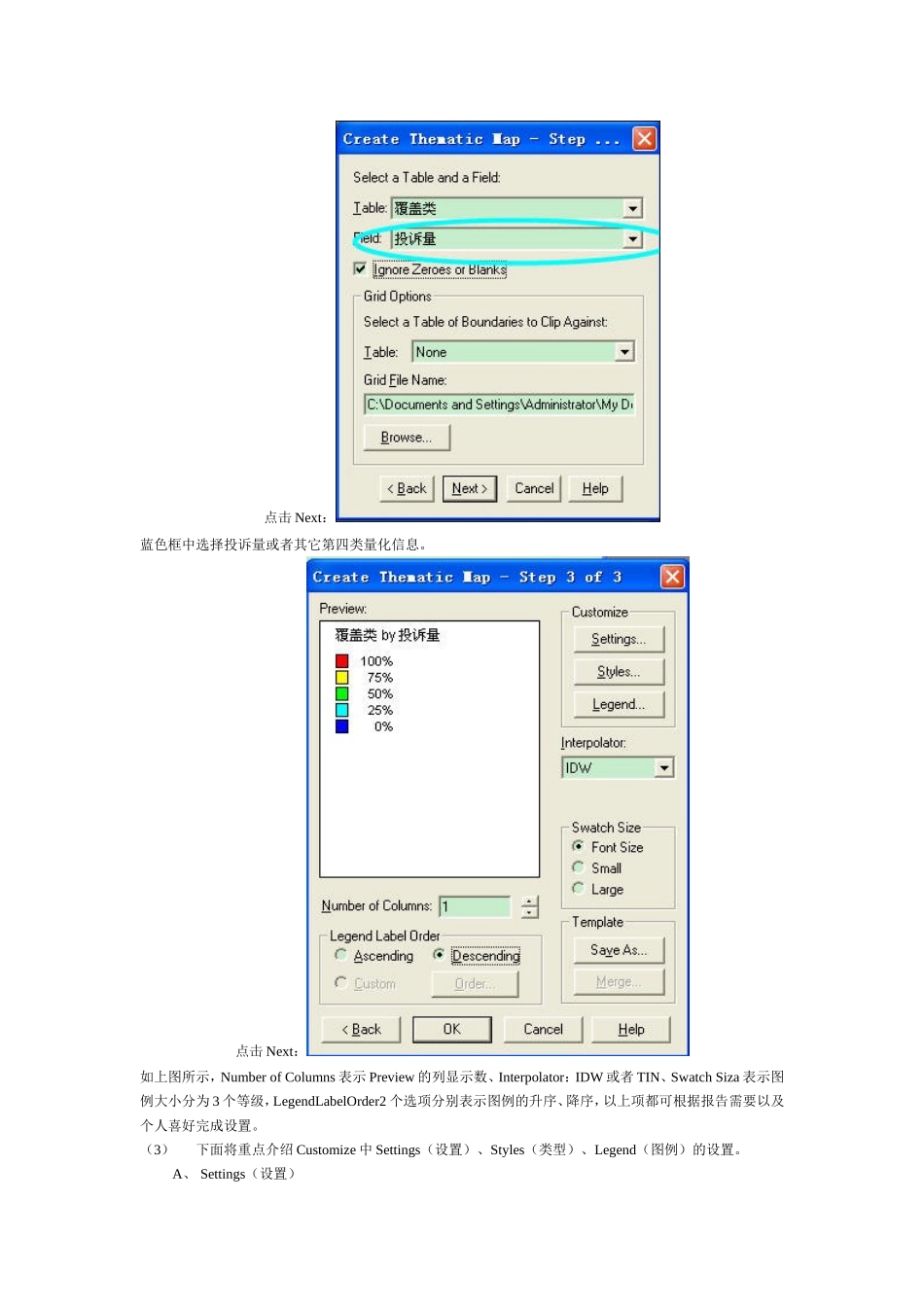

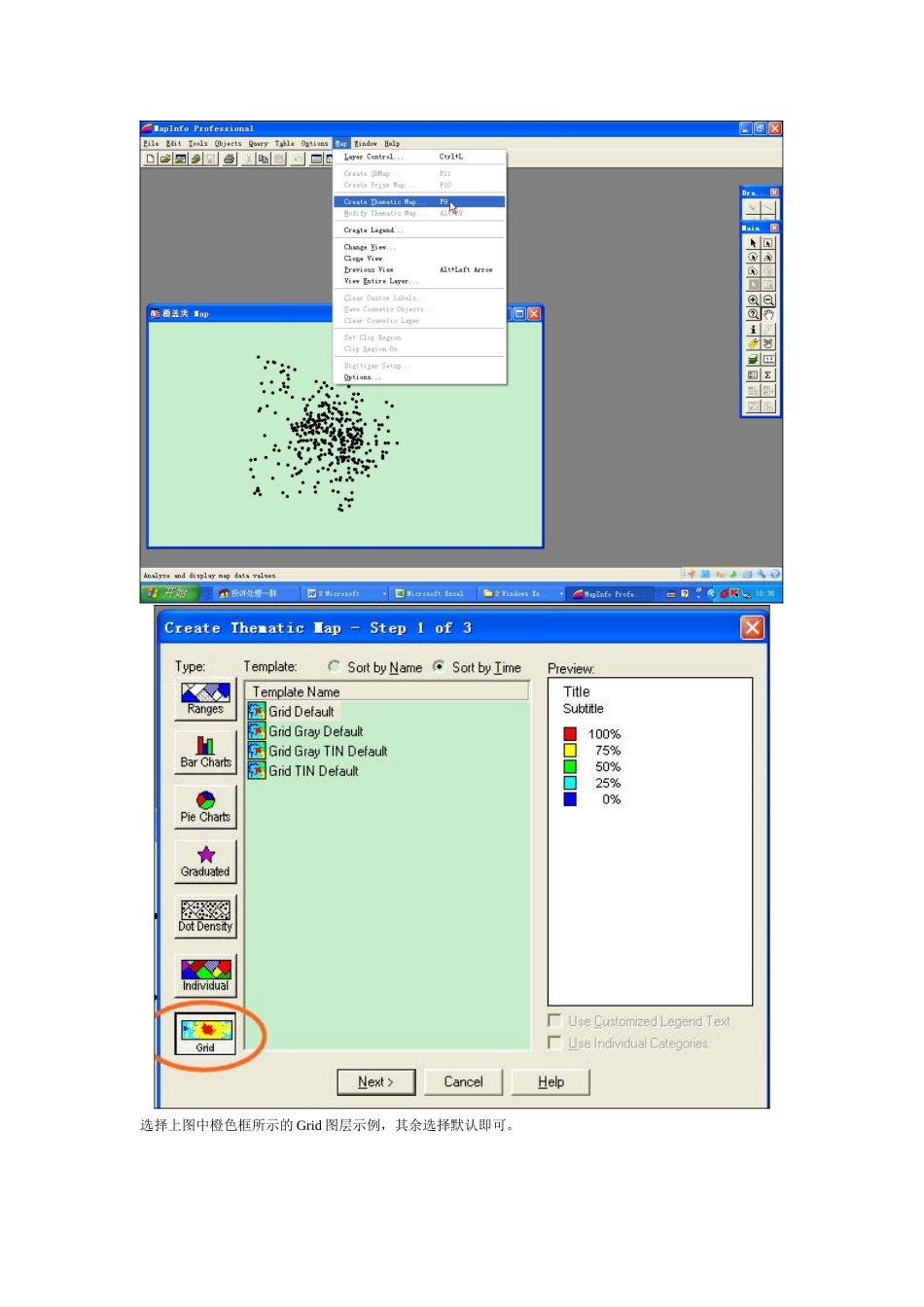

利用Mapinfo软件之专题地图（即渲染效果图）制作方法Mapinfo软件为日常优化工作常用软件之一，其功能丰富可发掘性强，在网络优化过程中可利用其某些特殊功能实现特定效果图，从而使优化报告问题点呈现更加直观明了，下面将以铜川移动华为GSM网络专项优化项目_投诉组例行的《华为割接区域分类投诉地理化呈现报告》为例，介绍专题地图（即渲染效果图）的制作方法。一、相关软件Mapinfo软件：推荐版本号：MapinfoProfessionalVersion8.0及其以上版本二、制作方法1、基础信息表格（*Excel）制作：以《华为割接区域分类投诉地理化呈现报告》为例，表格中包含的基础信息为在报告统计周期内产生投诉的基站名称、对应的经度、纬度信息、对应的该周期内的投诉量（可变量）。以覆盖类投诉为例，制作完成后的表格形式为：在实际应用过程中，地理点信息、经纬度信息一般是固定的，第四类信息一般是诸如投诉量、话务量等量化信息。2、专题地图制作步骤（1）启动Mapinfo将1中整理的基础信息表格通过Table-CreatePoints完成打点步骤如下图所示：（2）点击Mapinfo软件标题栏MAP-CreatThematicMap如下图所示：选择上图中橙色框所示的Grid图层示例，其余选择默认即可。点击Next：蓝色框中选择投诉量或者其它第四类量化信息。点击Next：如上图所示，NumberofColumns表示Preview的列显示数、Interpolator：IDW或者TIN、SwatchSiza表示图例大小分为3个等级，LegendLabelOrder2个选项分别表示图例的升序、降序，以上项都可根据报告需要以及个人喜好完成设置。（3）下面将重点介绍Customize中Settings（设置）、Styles（类型）、Legend（图例）的设置。A、Settings（设置）CellSize：尽量最小值、Exponet和SearthRadius在基站密集情况下选择10、10左右，GridBorder设置为0，由于叙述繁琐可以在制作过程中通过不同的设置感受这些参数设置大小的含义，在AggregateCoincidentPointsby中建议选择Max（这个参数的作用在Styles中介绍）B、Styles（类型）如上图所示，在Method中选择CustomValueRanges（如果是第四类信息是数量可选择这个即可、如果是百分比之类的可选择Count后缀的项），NumberofInfletions可依据量化信息依据报告需求分段，例如量化信息中存在1-50件投诉，可分为5段（1-10、11-20……41-50）也可分为其它数量段，可依据需求更改；Round中项相当于单位，如投诉量肯定选择1；在Value中，双击颜色便可以更改颜色一般由浅色到深色，双击数字可以填入数值（在Settings中设置为MAX的话就填每段的最大值即可，如果设置为MIN就填每段的最小值依次对第四类信息分段隔离），右边框中ColorAdiustments等信息按照默认即可。C、Legend（图例）如上图所示，Title可以设置为报告所需的文字，RanggeLabels中Editselectedrangehere也可以根据Style中的分段信息进行修改。3、设置完毕后，点击OK将生成以下效果图：如上图所示，成都移动华为GSM网络中覆盖类投诉量在统计周期内较严重的地区便可直观的显示出来。
