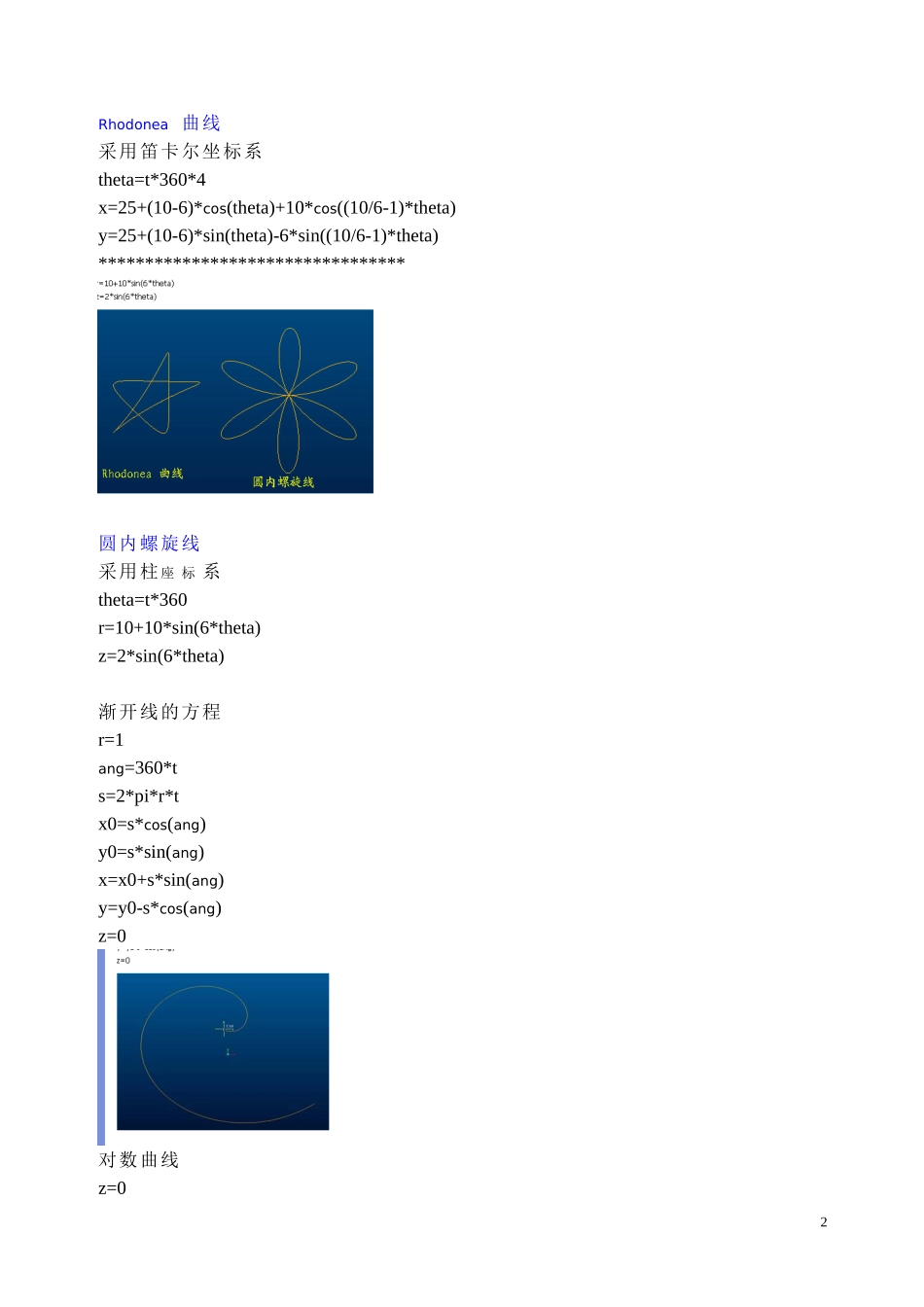

名称：正弦曲线建立环境：Pro/E软件、笛卡尔坐标系x=50*ty=10*sin(t*360)z=0名称：螺旋线(Helicalcurve)建立环境：PRO/E；圆柱坐标（cylindrical）r=ttheta=10+t*(20*360)z=t*3蝴蝶曲线球坐标PRO/E方程：rho=8*ttheta=360*t*4phi=-360*t*81Rhodonea曲线采用笛卡尔坐标系theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta)y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta)*********************************圆内螺旋线采用柱座标系theta=t*360r=10+10*sin(6*theta)z=2*sin(6*theta)渐开线的方程r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=0对数曲线z=02x=10*ty=log(10*t+0.0001)球面螺旋线（采用球坐标系）rho=4theta=t*180phi=t*360*20名称：双弧外摆线卡迪尔坐标方程：l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360)Y=3*b*sin(t*360)+l*sin(3*t*360)名称：星行线卡迪尔坐标3方程：a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^3名稱:心脏线建立環境:pro/e,圓柱坐標a=10r=a*(1+cos(theta))theta=t*360名稱:葉形線建立環境:笛卡儿坐標a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))4笛卡儿坐标下的螺旋线x=4*cos(t*(5*360))y=4*sin(t*(5*360))z=10*t一抛物线笛卡儿坐标x=(4*t)y=(3*t)+(5*t^2)z=0名稱:碟形弹簧建立環境:pro/e圓柱坐r=5theta=t*3600z=(sin(3.5*theta-90))+24*t5pro/e关系式、函数的相关说明资料？关系中使用的函数数学函数下列运算符可用于关系（包括等式和条件语句）中。关系中也可以包括下列数学函数：cos()余弦tan()正切sin()正弦sqrt()平方根asin()反正弦acos()反余弦atan()反正切sinh()双曲线正弦cosh()双曲线余弦tanh()双曲线正切注释：所有三角函数都使用单位度。log()以10为底的对数ln()自然对数exp()e的幂abs()绝对值ceil()不小于其值的最小整数floor()不超过其值的最大整数可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数字数。带有圆整参数的这些函数的语法是：ceil(parameter_name或number,number_of_dec_places)floor(parameter_name或number,number_of_dec_places)其中number_of_dec_places是可选值：·可以被表示为一个数或一个使用者自定义参数。如果该参数值是一个实数，则被截尾成为一个整数。6·它的最大值是8。如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。·如果不指定它，则功能同前期版本一样。使用不指定小数部分位数的ceil和floor函数，其举例如下：ceil(10.2)值为11floor(10.2)值为11使用指定小数部分位数的ceil和floor函数，其举例如下：ceil(10.255,2)等于10.26ceil(10.255,0)等于11[与ceil(10.255)相同]floor(10.255,1)等于10.2floor(10.255,2)等于10.26曲线表计算曲线表计算使使用者能用曲线表特征，通过关系来驱动尺寸。尺寸可以是草绘器、零件或组件尺寸。格式如下：evalgraph("graph_name",x)，其中graph_name是曲线表的名称，x是沿曲线表x-轴的值，返回y值。对于混合特征，可以指定轨线参数trajpar作为该函数的第二个自变量。注释：曲线表特征通常是用于计算x-轴上所定义范围内x值对应的y值。当超出范围时，y值是通过外推的方法来计算的。对于小于初始值的x值，系统通过从初始点延长切线的方法计算外推值。同样，对于大于终点值的x值，系统通过将切线从终点往外延伸计算外推值。复合曲线轨道函数在关系中可以使用复合曲线的轨道参数trajpar_of_pnt。下列函数返回一个0.0和1.0之间的值：trajpar_of_pnt("trajname","pointname")7其中trajname是复合曲线名，pointname是基准点名。轨线是一个沿复合曲线的参数，在它上面垂直于曲线切线的平面通过基准点。因此，基准点不必位于曲线上；在曲线上距基准点最近的点上计算该参数值。如果复合曲线被用作多轨道扫瞄的骨架，则trajpar_of_pnt与trajpar或1.0-trajpar一致（取决于为混合特征选择的起点）。关于关系关系（也被称为参数关系）是使用者自定义的符号尺寸和参数之间的等式。关系捕获特征之间、参数之间或组件组件之间的设计关系，因此，允许使用者来控制对模型修改的影响作用。关系是捕获设计知识和意图...
