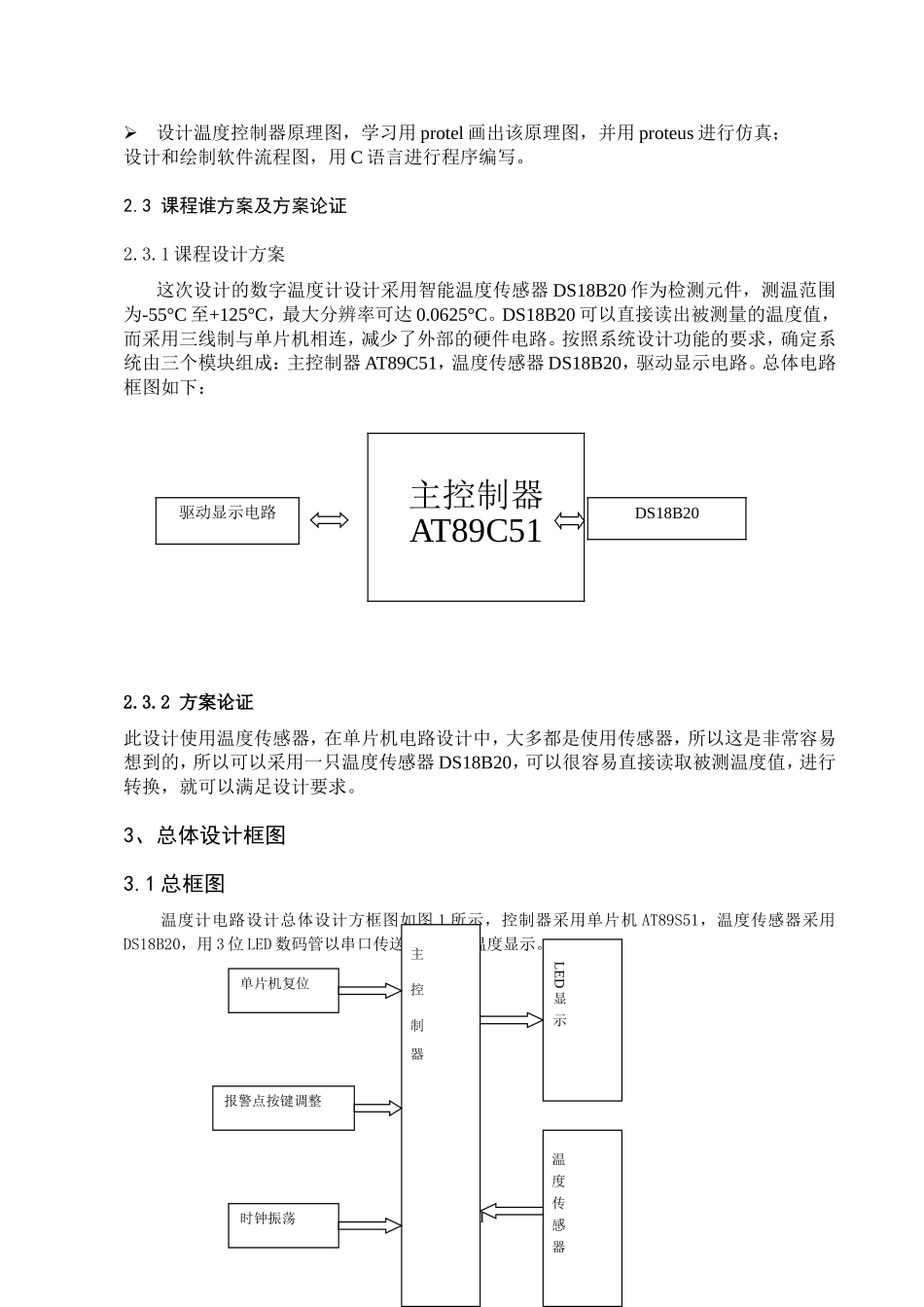

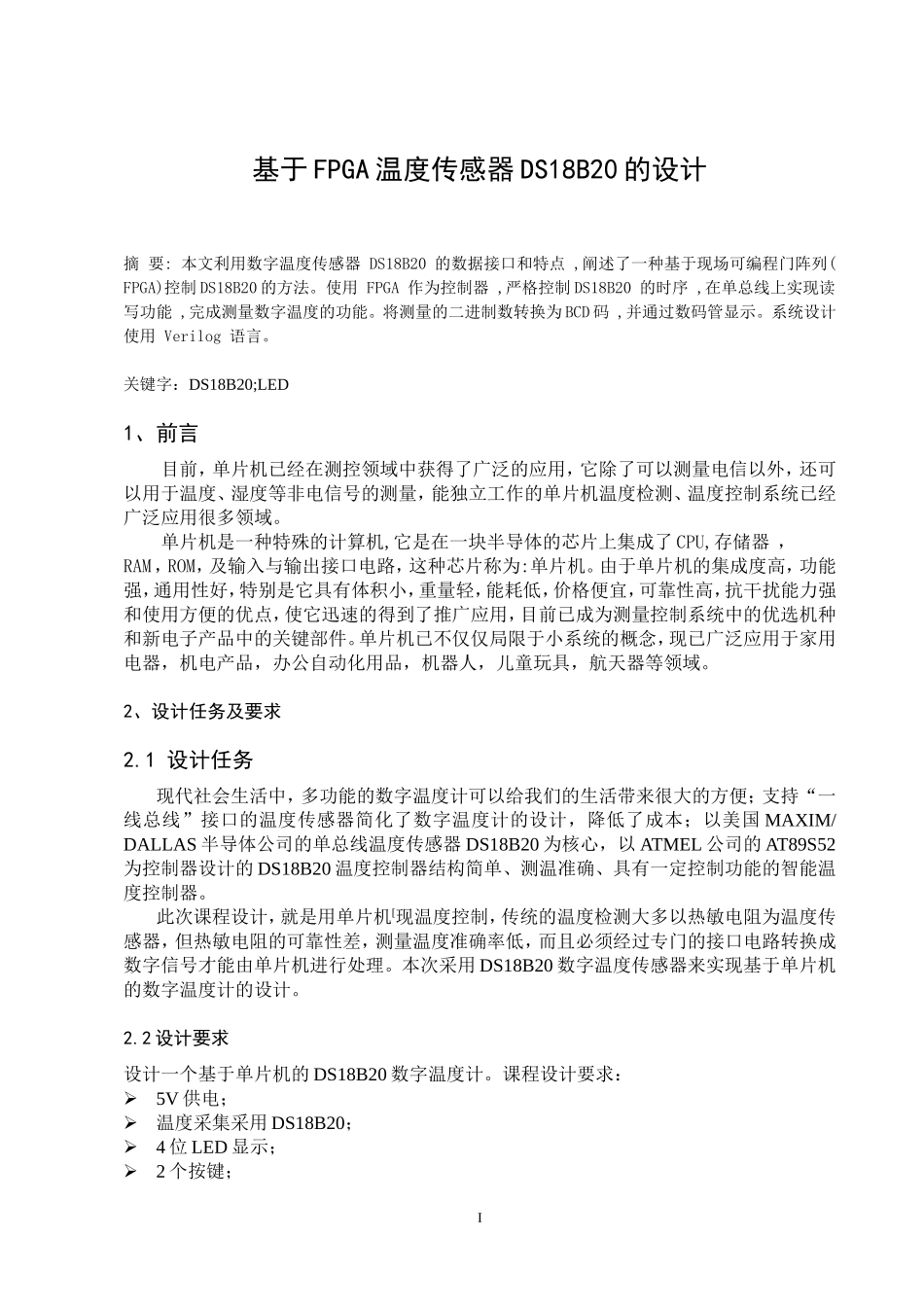

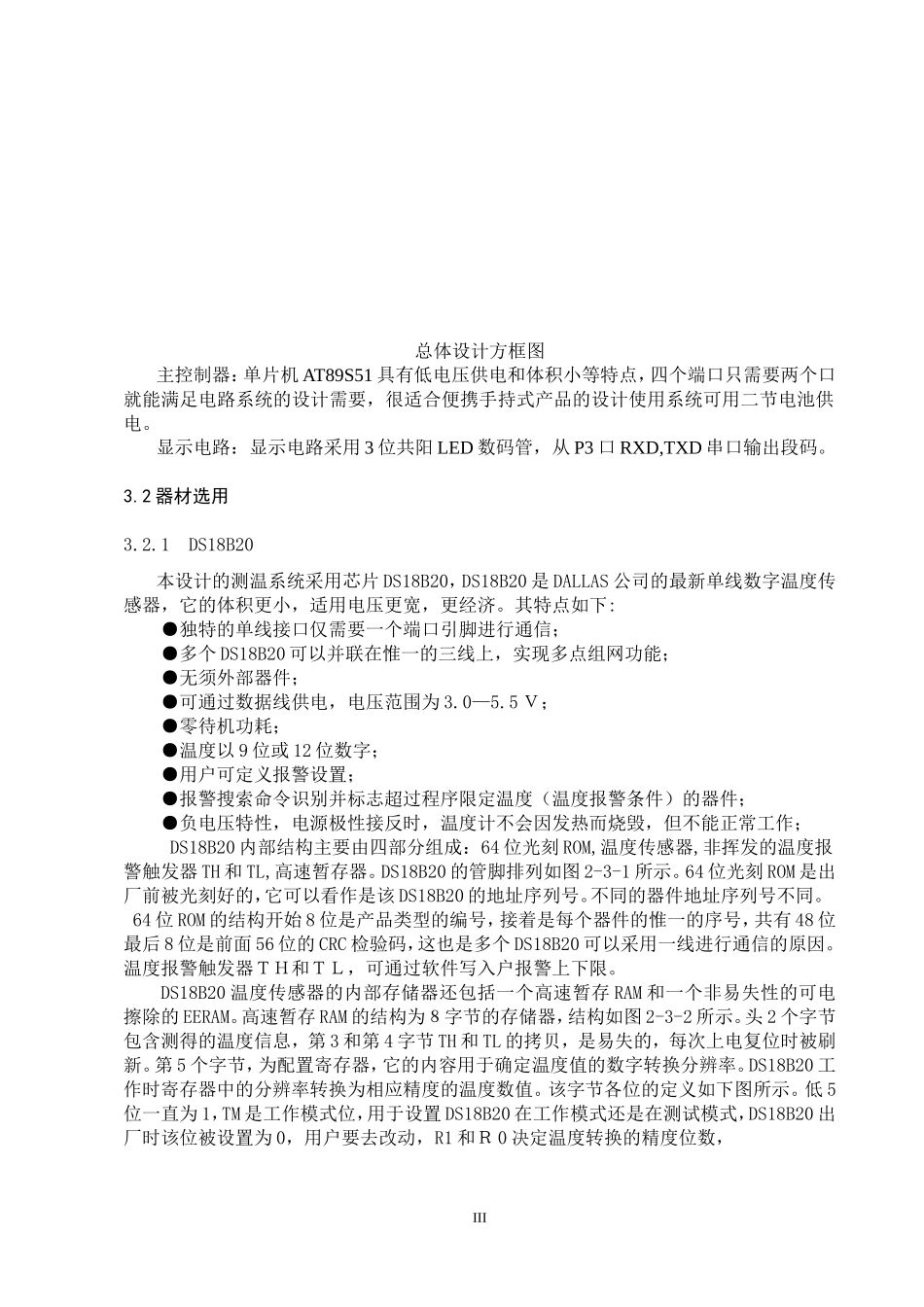

基于FPGA温度传感器DS18B20的设计摘要:本文利用数字温度传感器DS18B20的数据接口和特点,阐述了一种基于现场可编程门阵列(FPGA)控制DS18B20的方法。使用FPGA作为控制器,严格控制DS18B20的时序,在单总线上实现读写功能,完成测量数字温度的功能。将测量的二进制数转换为BCD码,并通过数码管显示。系统设计使用Verilog语言。关键字：DS18B20;LED1、前言目前，单片机已经在测控领域中获得了广泛的应用，它除了可以测量电信以外，还可以用于温度、湿度等非电信号的测量，能独立工作的单片机温度检测、温度控制系统已经广泛应用很多领域。单片机是一种特殊的计算机,它是在一块半导体的芯片上集成了CPU,存储器，RAM，ROM，及输入与输出接口电路，这种芯片称为:单片机。由于单片机的集成度高，功能强，通用性好，特别是它具有体积小，重量轻，能耗低，价格便宜，可靠性高，抗干扰能力强和使用方便的优点，使它迅速的得到了推广应用，目前已成为测量控制系统中的优选机种和新电子产品中的关键部件。单片机已不仅仅局限于小系统的概念，现已广泛应用于家用电器，机电产品，办公自动化用品，机器人，儿童玩具，航天器等领域。2、设计任务及要求2.1设计任务现代社会生活中，多功能的数字温度计可以给我们的生活带来很大的方便；支持“一线总线”接口的温度传感器简化了数字温度计的设计，降低了成本；以美国MAXIM/DALLAS半导体公司的单总线温度传感器DS18B20为核心，以ATMEL公司的AT89S52为控制器设计的DS18B20温度控制器结构简单、测温准确、具有一定控制功能的智能温度控制器。此次课程设计，就是用单片机[现温度控制，传统的温度检测大多以热敏电阻为温度传感器，但热敏电阻的可靠性差，测量温度准确率低，而且必须经过专门的接口电路转换成数字信号才能由单片机进行处理。本次采用DS18B20数字温度传感器来实现基于单片机的数字温度计的设计。2.2设计要求设计一个基于单片机的DS18B20数字温度计。课程设计要求：5V供电；温度采集采用DS18B20；4位LED显示；2个按键；I设计温度控制器原理图，学习用protel画出该原理图，并用proteus进行仿真；设计和绘制软件流程图，用C语言进行程序编写。2.3课程谁方案及方案论证2.3.1课程设计方案这次设计的数字温度计设计采用智能温度传感器DS18B20作为检测元件，测温范围为-55°C至+125°C，最大分辨率可达0.0625°C。DS18B20可以直接读出被测量的温度值，而采用三线制与单片机相连，减少了外部的硬件电路。按照系统设计功能的要求，确定系统由三个模块组成：主控制器AT89C51，温度传感器DS18B20，驱动显示电路。总体电路框图如下：2.3.2方案论证此设计使用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。3、总体设计框图3.1总框图温度计电路设计总体设计方框图如图1所示，控制器采用单片机AT89S51，温度传感器采用DS18B20，用3位LED数码管以串口传送数据实现温度显示。II主控制器AT89C51驱动显示电路DS18B20主控制器LED显示温度传感器单片机复位时钟振荡报警点按键调整总体设计方框图主控制器：单片机AT89S51具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。显示电路：显示电路采用3位共阳LED数码管，从P3口RXD,TXD串口输出段码。3.2器材选用3.2.1DS18B20本设计的测温系统采用芯片DS18B20，DS18B20是DALLAS公司的最新单线数字温度传感器，它的体积更小，适用电压更宽，更经济。其特点如下:●独特的单线接口仅需要一个端口引脚进行通信；●多个DS18B20可以并联在惟一的三线上，实现多点组网功能；●无须外部器件；●可通过数据线供电，电压范围为3.0—5.5Ｖ；●零待机功耗；●温度以9位或12位数字；●用户可定义报警设置；●报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；●负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作；DS18B20内部结构主要由四部分组成：64位光刻ROM,温度传...
