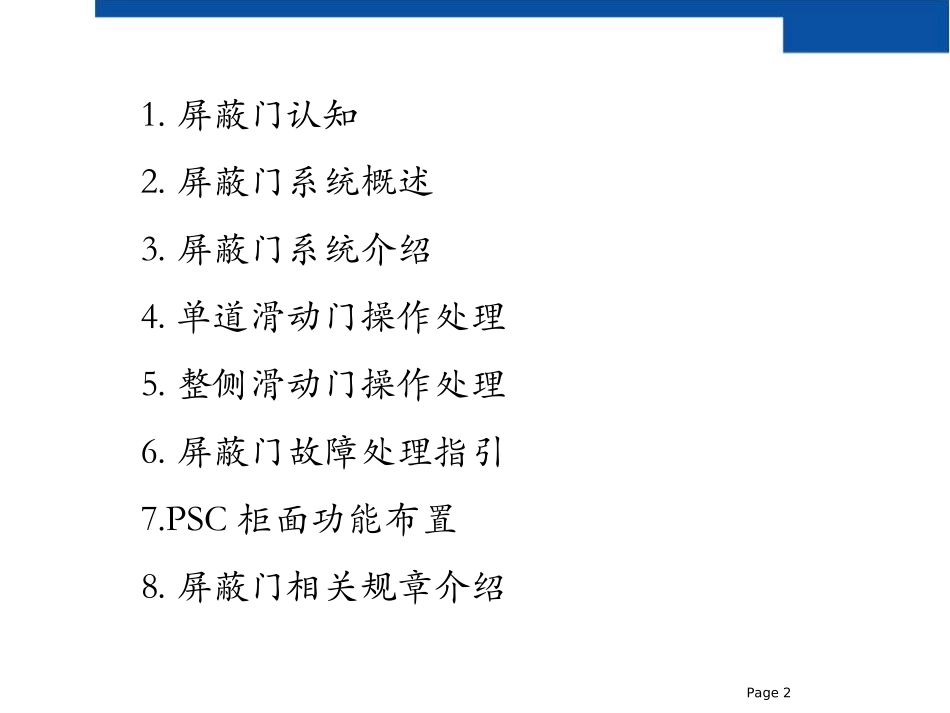

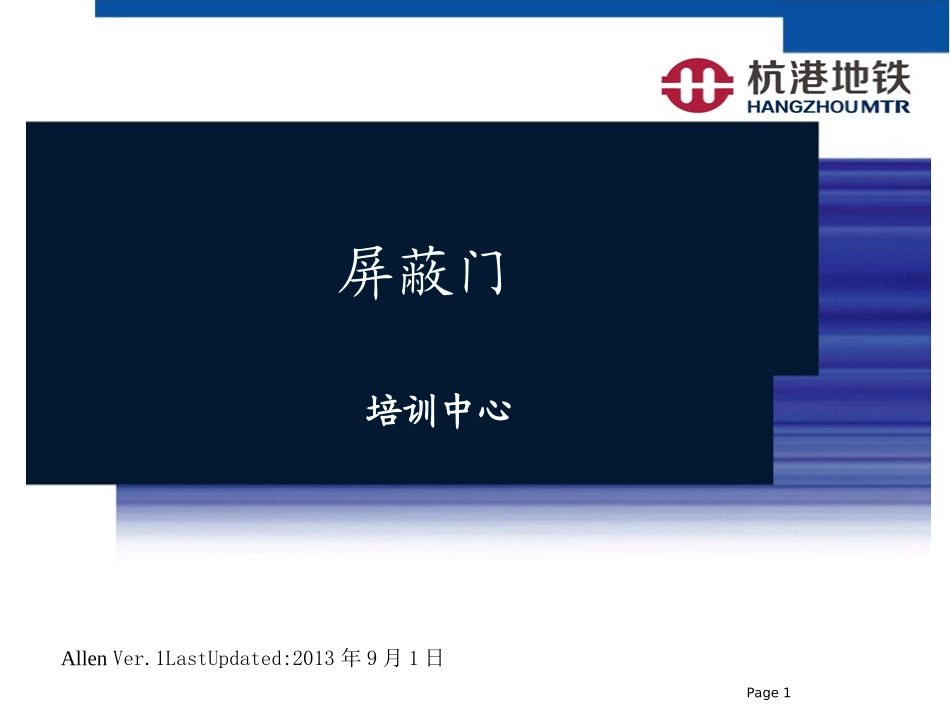

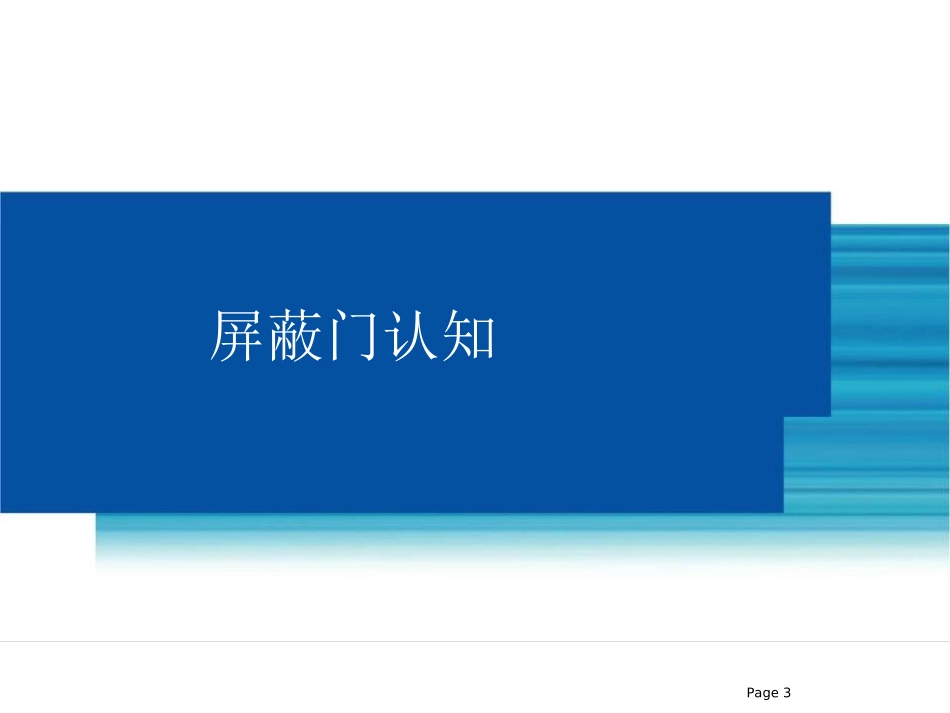

Page1屏蔽门培训中心AllenVer.1LastUpdated:2013年9月1日Page21.屏蔽门认知2.屏蔽门系统概述3.屏蔽门系统介绍4.单道滑动门操作处理5.整侧滑动门操作处理6.屏蔽门故障处理指引7.PSC柜面功能布置8.屏蔽门相关规章介绍Page3屏蔽门认知屏蔽门系统简介－定义屏蔽门是安装于站台边缘用以将站台区域与轨道区域隔离开来的一系列自动控制的滑动门组成的屏障.(英文简称：PSD)屏蔽门站台区域轨道区屏蔽门系统简介－系统配置PSLPSLPSCPSC控制UPS控制UPS蓄电池柜蓄电池柜驱动UPS驱动UPS配电屏PDP配电屏PDPPSAPSA屏蔽门设备房每侧站台•24道对称滑动门(ASD)•25扇固定门(FIX)•2道应急门（EED)•2扇端门(MSD)ASDASDASDASDASDASDFIXFIXFIXFIXEEDEEDMSD控制设备•就地控制盘(PSL)每侧1个•中央接口盘(PSC)每两侧站台1个•驱动UPS、控制UPS、蓄电池屏每两侧站台1个•远程监视系统(PSA)每两侧站台1个•屏蔽门操作控制开关（PCS）每侧站台1个(车控室内）车控室PCSPCS站台主要结构部件框架结构地坎门机安装位置固定门滑动门应急门顶箱盖板下安装支架地坎•地坎采用不锈钢面板•通过下支架于站台固定•沿着整个站台长度布置•滑动门地坎设有防滑花纹滑动门前地坎固定门前地坎应急门前地坎应急门后地坎滑动门后地坎固定门后地坎下安装支架框架结构主立柱主立柱门立柱横梁门机梁门机门机电机/减速箱DCU门锁门拖板接地电缆导轨传动皮带门机部件电机/减速箱门锁机构－电磁锁就地供电单元传动皮带门体滑动门滑动门固定门固定门应急门应急门门体•固定门（FIX）:•位于相邻滑动门之间•隔离密封作用•应急门(EED):•位于相邻滑动门之间•紧急时可由专用钥匙在站台测人工开启•紧急时可由乘客在轨道侧操作推杆锁开启•滑动门（ASD）：•有门机驱动自动开关的1对门扇•位置与列车门相对应•乘客乘车进出的可控通道•紧急时可由专用钥匙在站台测人工开启•紧急时可由乘客在轨道侧人工开启标准门单元模块•包括：•1对滑动门•2扇固定门•框架结构•门机系统•顶箱•地坎1900mm结构高3000mm门高2150mm不对称门单元模块1520mm722mm结构高3000mm门高2150mm•包括：•1对不对称滑动门•1扇固定门•1扇应急门•框架结构•门机系统•顶箱•地坎屏蔽门系统的控制•系统级控制•站台级控制•紧急操作控制屏蔽门系统自动操作－系统级控制信号系统ATCPSCPEDCPSL•列车到站开门允许及开门信号竹子林站竹子林站竹子林站竹子林站竹子林站门开启•乘客上下车关门门已关闭•列车离站•开门•关门屏蔽门系统手动操作－站台级控制信号系统ATCPSCPEDC•列车到站自动控制因故不能工作开门允许及开门信号竹子林站竹子林站竹子林站竹子林站竹子林站门开启•乘客上下车关门门已关闭•列车离站•司机操作PSL开门•司机操作PSL关门禁止Off门关闭DOORSCLOSEDOORSOPEN门打开ASD/EED互锁解除ASD/EEDCLOSEDASD/EEDOVERRIDEASD/EED门关闭锁紧禁止Off互锁解除OVERRIDEPSLOPERATIONENABLEPSL操作允许ASD/EEDINTERLOCKOVERRIDEASD/EED互锁解除INDICATORTEST测试指示灯PSL就地操作盘屏蔽门系统手动互锁解除－站台级控制信号系统ATCPSCPEDC•门已经关闭但是未能给出关闭锁紧信号•列车离站禁止Off门关闭DOORSCLOSEDOORSOPEN门打开ASD/EED互锁解除ASD/EEDCLOSEDASD/EEDOVERRIDEASD/EED门关闭锁紧禁止Off互锁解除OVERRIDEPSLOPERATIONENABLEPSL操作允许ASD/EEDINTERLOCKOVERRIDEASD/EED互锁解除INDICATORTEST测试指示灯PSL就地操作盘•站务人员站务人员操作PSL互锁解除开关（维持住维持住）强制给出互锁解除信号•站务人员站务人员操作PSL互锁解除开关至禁止位置系统恢复自动模式系统恢复自动模式竹子林站竹子林站竹子林站竹子林站竹子林站互锁解除门单元的隔离操作•使用钥匙操作模式开关（三位钥匙开关）•打到隔离位置该门单元就可被隔离,旁路该门道的关闭和锁紧信号•打到测试位置该门单元被隔离而且可以操作顶箱内的测试开关开关门模式开关模式开关位置站台侧滑动门门锁轨道侧滑动门解锁装置站台侧应急门门锁轨道侧应急门紧急推杆屏蔽门与信号系统联锁关系•1.屏蔽门与信号系统关系•信号系统是屏蔽门系统获取“开门”与“关门”指令的通道，当信...
