地源热泵系统施工组织设计VIP免费

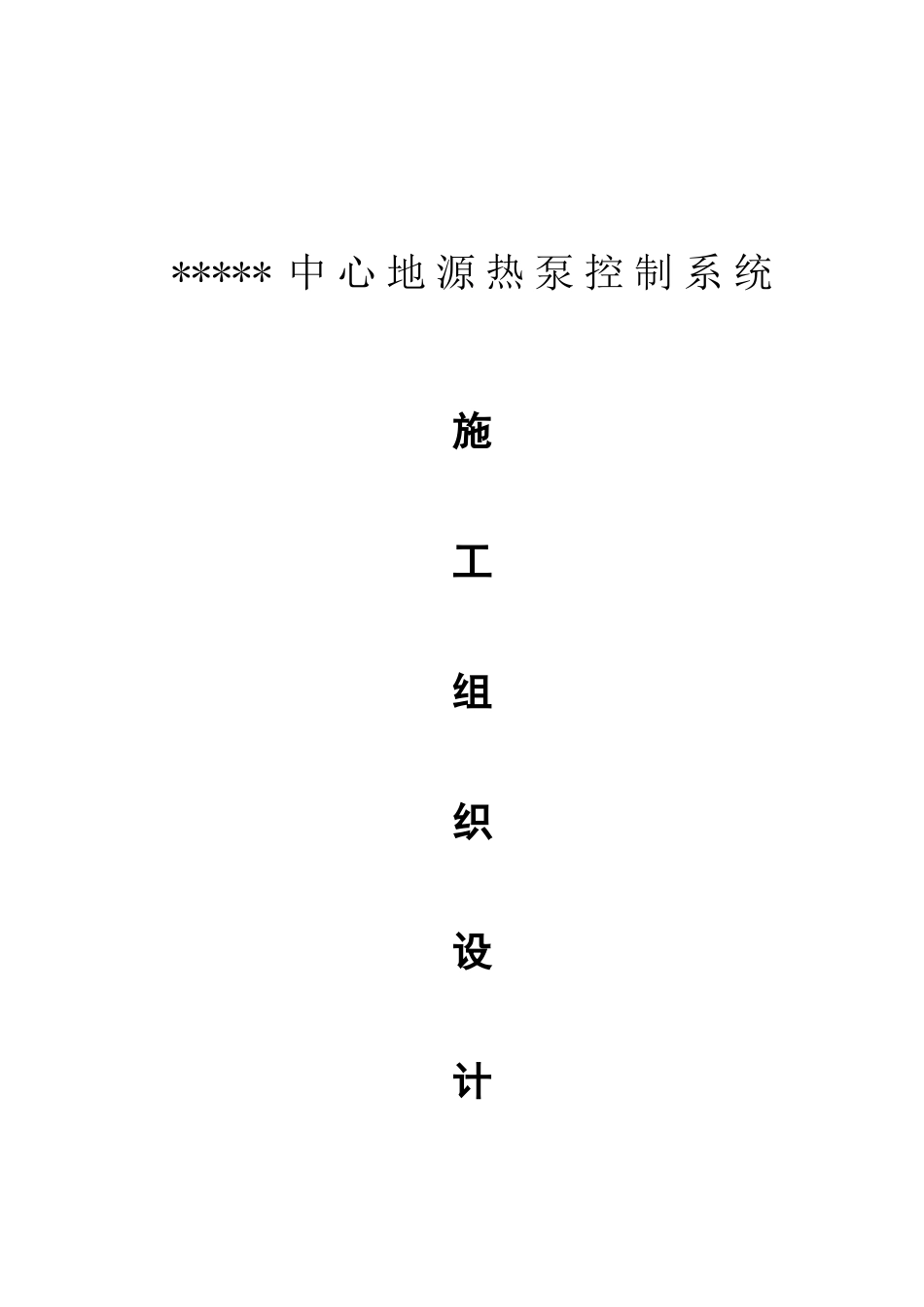

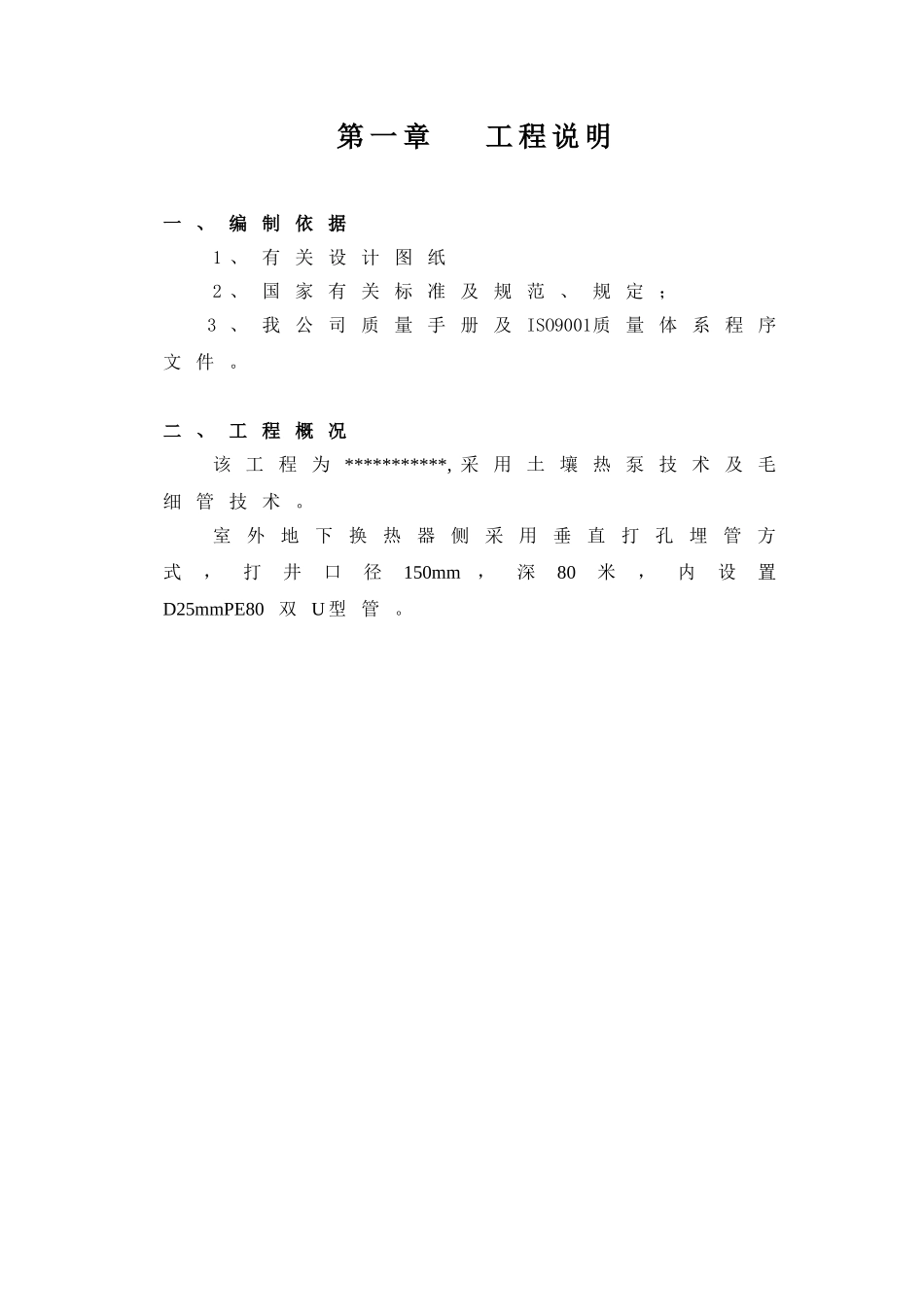

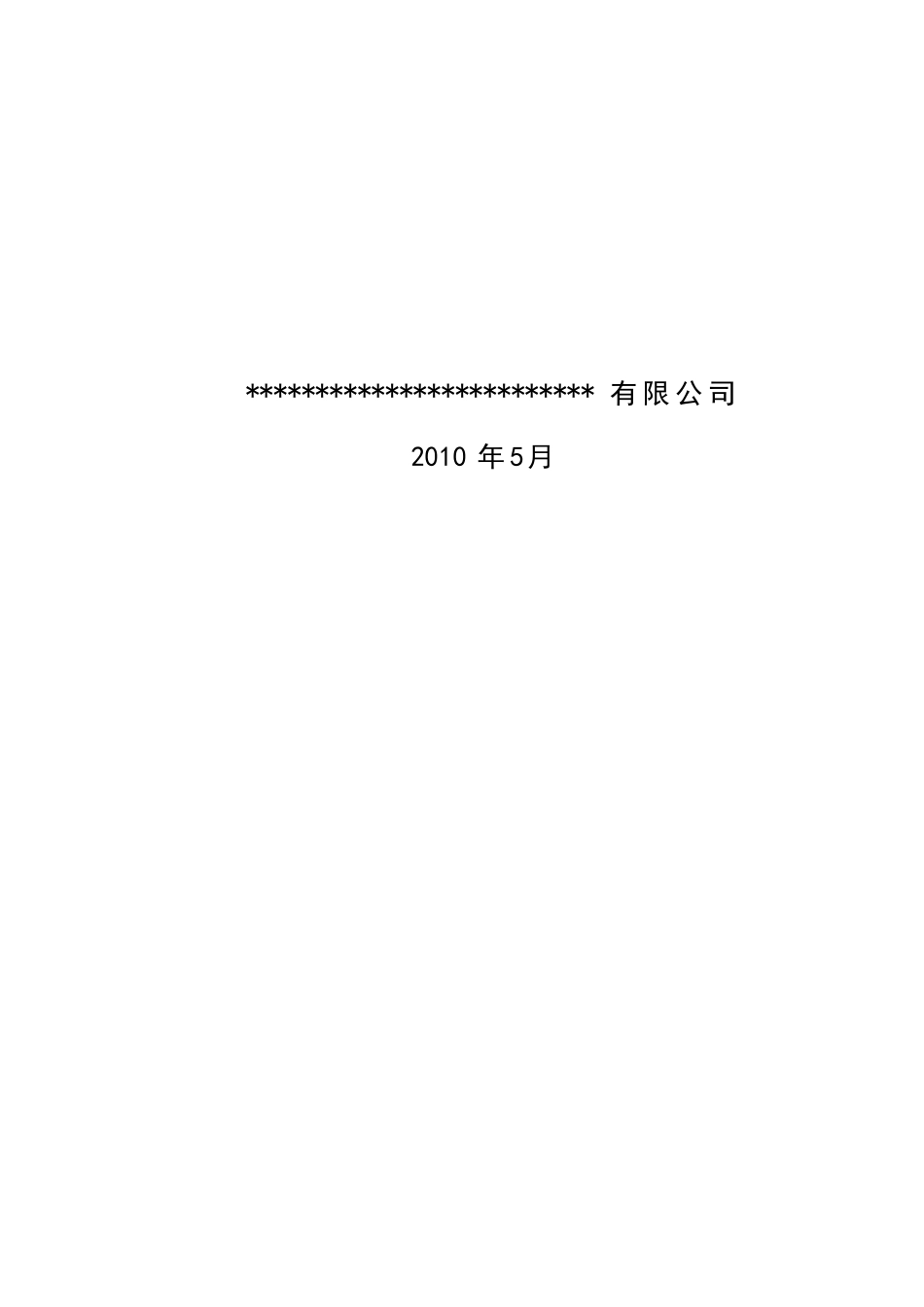

*****中心地源热泵控制系统施工组织设计*************************有限公司2010年5月第一章工程说明一、编制依据1、有关设计图纸2、国家有关标准及规范、规定；3、我公司质量手册及ISO9001质量体系程序文件。二、工程概况该工程为***********,采用土壤热泵技术及毛细管技术。室外地下换热器侧采用垂直打孔埋管方式，打井口径150mm，深80米，内设置D25mmPE80双U型管。第二章主要施工方案一、地下换热器施工室外地下换热器采用垂直打孔埋管方式。打井口径150mm，深80m，井内安装D25的PE80的双U管。2、钻孔施工技术采用150钻孔机，最大打孔深度为120米，孔径200mm，可在打孔后直接将预制好的双U型管道下到孔内，施工速度快，质量好，设备使用简便。3、双U型管埋管技术本工程地下换热器采用高密度PE管，采用井下换热管（PE管）专用电熔焊机，电熔连接，保证地下及埋地水平管焊缝严密性，提高系统可靠性。双U型埋管技术对于提高单孔换热能力，有效减少打孔直径至关重要。施工前准备U型管专用接管管件，此管件为德国专利技术，合资产品，与垂直管道热熔连接，接口强度甚至大于管材本身的强度，确保地下埋管为一个整体，不存在机械连接存在的漏水隐患和采用金属管件存在腐蚀而影响使用寿命的问题。同时在保证U型弯强度的前提下将管线阻力降至最低。而且可有效容纳系统的沉积物,保证使用效果。对于U型管件的热熔连接，有较高的技术要求，必须采用专用热熔设备。为使其强度一致，热熔连接管件时，四个接头应以同样的温度同时进行热熔连接。U型管接好以后，将U型管（成品）和回填用管道安装在下管装置上，将U型管缓缓下入竖孔内，直至要求深度。4、回填技术专用回填泵：适用于各类流质回填材料，科学的泵入压力及流速，使回填的材料密实无空隙，保证井下换热器换热效率。回填料灌料时，要求高压回填。若人工回填，压力不够空隙较多，严重影响传热效果，无法达到设计参数，系统供冷、供热均无法实现。我公司使用的回填设备，具有很大的回填压力，专为地源热泵地下换热器设计，适用于各类流质回填材料，科学的泵入压力及流速，使回填的材料密实无空隙，保证井下换热器换热效率，而且回填方式采用由孔底部位注入填料向上反填方式，确保无回填空隙。5、采用专用回填料专用回填料采用德国授权配方，确保回填层传热系数接近土壤传热系数，并保证回填料的环保性，保证地下换热器的换热。6、地下换热器系统水平管道施工6.1与建筑承包商进行协商,根据图纸要求的深度、坡度、宽度等确定管道位置；6.2根据工程的总体进度计划，安排室外管沟的开挖；6.3按图纸要求将各管桩内的U形管连接成一个或几个系统，并分别引至机房主机安装位置；6.4注水冲洗、排气，系统冲洗约30分钟，直至出入水口的流量、清澈度都基本一致，并不再有气泡产生，必要时可用水泵进行冲洗、排气；6.5按要求试压，试压合格后继续将系统密封、保压；6.6回填：首先调整水平管的间距、平整度达到设计要求，然后通知建筑承包商进行下步砼垫层及承重层的施工。二、设备安装1.设备进场验收设备到场后，项目部有关人员将进行常规的检查，如核对型号、外观、技术文件、备品备件等，由业主、监理、施工方及供货商共同参加。设备验收合格后，需集中临时存放，在设备四周采用架子管及彩条布做防护栏，设备上盖塑料布防止灰尘污染及雨淋，如需存放在建筑物附近，还需做好防砸措施。项目部设专人对材料进行保管以及发放，定期对设备进行保养及维护。2.设备安装3.1热泵机组的安装3.1.1设备进行开箱检查，核对设备名称、规格、型号是否与设计相符以及备品备件是否齐全，检查设备外观是否有损坏和锈蚀等情况，技术文件是否齐全等；3.1.2检查设备基础，基础应平整并设1.5%的坡度，坡向地漏；3.1.3机组安装时，首先接好地线，再进行其它电源线及各控制线的联接；3.1.4与设备连接的水管使用橡胶软接头进行减振,防止震动沿管道进行传播。3.2水泵安装3.2.1检查基础和划线。水泵安装前复测基础的标高、中心线，将中心线标在基础上，以检查预留孔或预埋地脚螺栓的准确度；3.2.2水泵就位于基础前，将水泵底座表面的污秽物、泥土等杂物清除干净，将水泵和基础中...
