FLUENT在超音速蒸汽喷射真空泵中的应用VIP免费

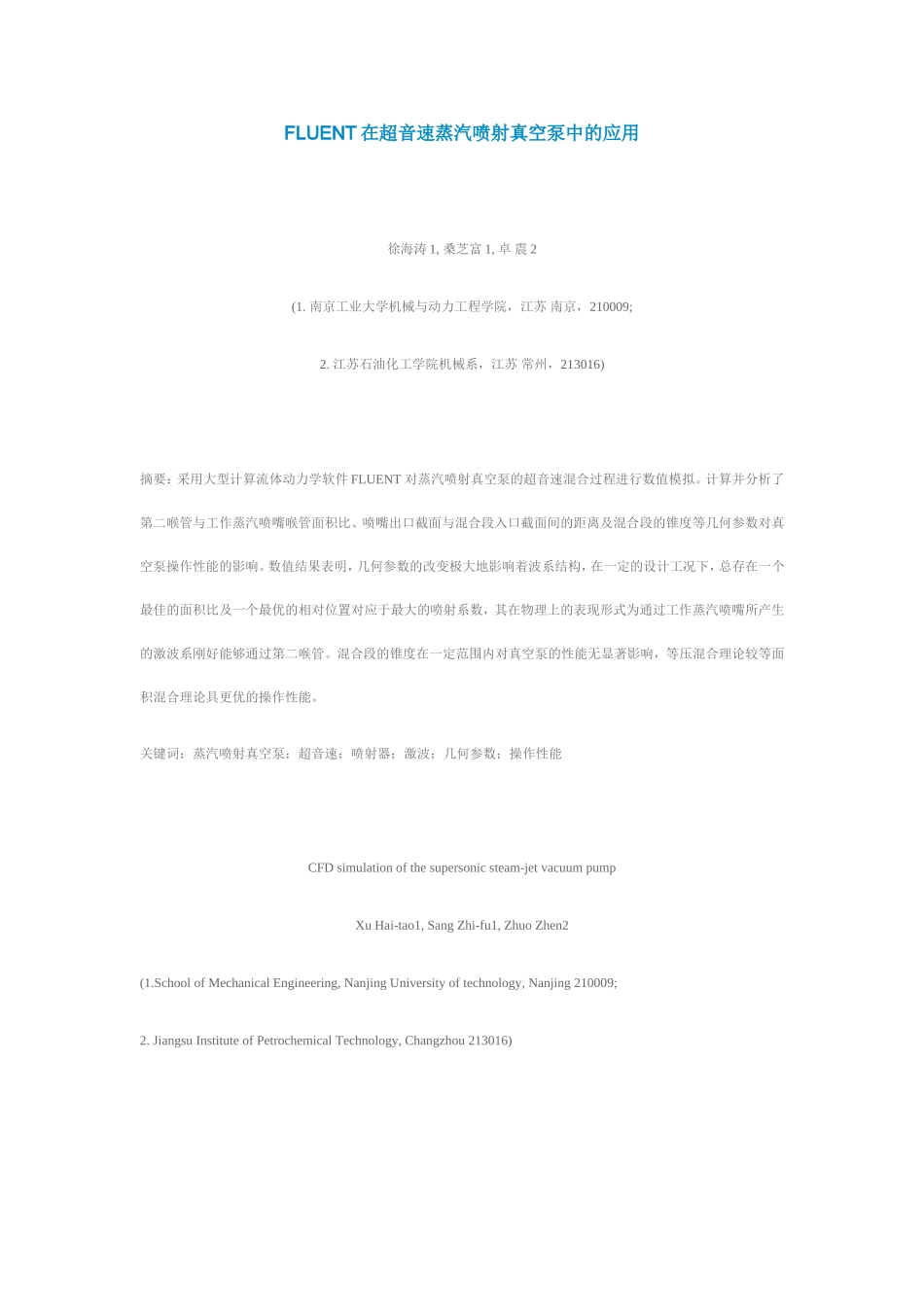

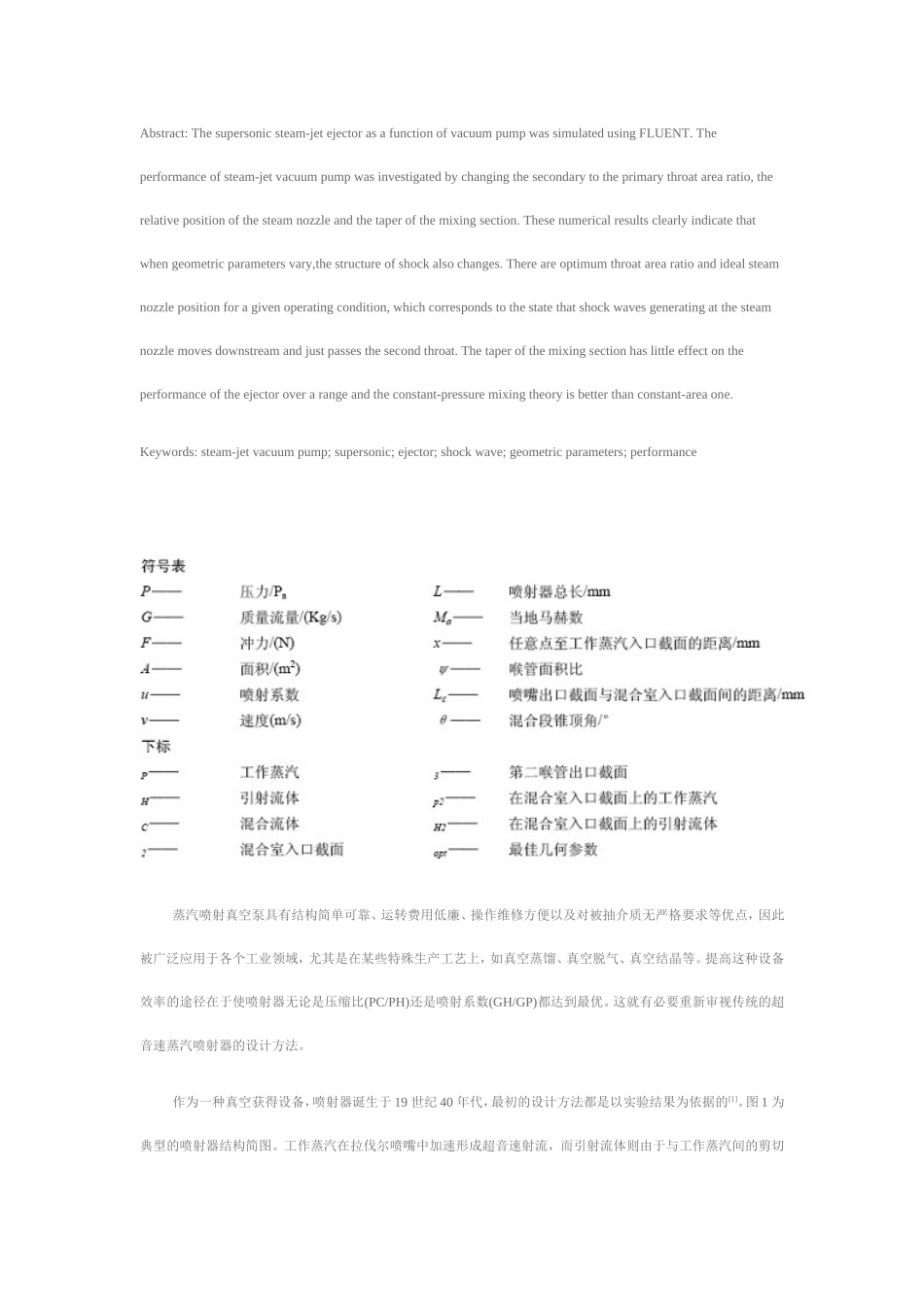

FLUENT在超音速蒸汽喷射真空泵中的应用徐海涛1,桑芝富1,卓震2(1.南京工业大学机械与动力工程学院，江苏南京，210009;2.江苏石油化工学院机械系，江苏常州，213016)摘要：采用大型计算流体动力学软件FLUENT对蒸汽喷射真空泵的超音速混合过程进行数值模拟。计算并分析了第二喉管与工作蒸汽喷嘴喉管面积比、喷嘴出口截面与混合段入口截面间的距离及混合段的锥度等几何参数对真空泵操作性能的影响。数值结果表明，几何参数的改变极大地影响着波系结构，在一定的设计工况下，总存在一个最佳的面积比及一个最优的相对位置对应于最大的喷射系数，其在物理上的表现形式为通过工作蒸汽喷嘴所产生的激波系刚好能够通过第二喉管。混合段的锥度在一定范围内对真空泵的性能无显著影响，等压混合理论较等面积混合理论具更优的操作性能。关键词：蒸汽喷射真空泵；超音速；喷射器；激波；几何参数；操作性能CFDsimulationofthesupersonicsteam-jetvacuumpumpXuHai-tao1,SangZhi-fu1,ZhuoZhen2(1.SchoolofMechanicalEngineering,NanjingUniversityoftechnology,Nanjing210009;2.JiangsuInstituteofPetrochemicalTechnology,Changzhou213016)Abstract:Thesupersonicsteam-jetejectorasafunctionofvacuumpumpwassimulatedusingFLUENT.Theperformanceofsteam-jetvacuumpumpwasinvestigatedbychangingthesecondarytotheprimarythroatarearatio,therelativepositionofthesteamnozzleandthetaperofthemixingsection.Thesenumericalresultsclearlyindicatethatwhengeometricparametersvary,thestructureofshockalsochanges.Thereareoptimumthroatarearatioandidealsteamnozzlepositionforagivenoperatingcondition,whichcorrespondstothestatethatshockwavesgeneratingatthesteamnozzlemovesdownstreamandjustpassesthesecondthroat.Thetaperofthemixingsectionhaslittleeffectontheperformanceoftheejectoroverarangeandtheconstant-pressuremixingtheoryisbetterthanconstant-areaone.Keywords:steam-jetvacuumpump;supersonic;ejector;shockwave;geometricparameters;performance蒸汽喷射真空泵具有结构简单可靠、运转费用低廉、操作维修方便以及对被抽介质无严格要求等优点，因此被广泛应用于各个工业领域，尤其是在某些特殊生产工艺上，如真空蒸馏、真空脱气、真空结晶等。提高这种设备效率的途径在于使喷射器无论是压缩比(PC/PH)还是喷射系数(GH/GP)都达到最优。这就有必要重新审视传统的超音速蒸汽喷射器的设计方法。作为一种真空获得设备，喷射器诞生于19世纪40年代，最初的设计方法都是以实验结果为依据的[1]。图1为典型的喷射器结构简图。工作蒸汽在拉伐尔喷嘴中加速形成超音速射流，而引射流体则由于与工作蒸汽间的剪切作用被卷吸至混合室，而后逐渐形成单一均匀的混合流体，经过一扩散段减速压缩到一定的背压。在混合过程中激波系不断和边界层相互作用形成了极为复杂的流动结构，再加上粘性干扰、分离涡、真实气体效应等物理现象使得喷射器的性能很难用一般的气体动力学理论解释。现有的超音速喷射器的设计理论大都沿用一维空气动力学的分析方法，其主要困难在于对混合过程的动量守恒方程提出一种合理的解析解：Keenan，Neumann[2-3]，Elrod[4]和Fabri[5]等人先后提出了两种比较可行的计算方法，即定常面积混合理论和定压混合理论。前者认为工作流体和引射流体的混合过程是在截面积不变的情况下完成的(A=constant)，而后者则认为两股流体的混合近似为一种等压过程(dP=0)。无论是一维定常面积混合理论还是一维定压混合理论，其出发点都是一样的，即在等压混合或定常面积混合理论的基础上，假设工作流体和引射流体具有相同的分子量和比热容，工作流体和引射流体以及混合后的流体在任意截面上具有均匀的物性分布，喷嘴和扩散段内都是等熵过程，不计壁面摩擦，也不考虑热量损失，在理想气体的基础上，运用质量、动量及能量守恒方程计算工作过程，推导出了最大喷射系数或最大压缩压力的喷射泵结构参数的计算公式。尽管后来有不少学者[6-11]对其进行修正使其更接近于现实，然而现有的一维设计理论尚不...
