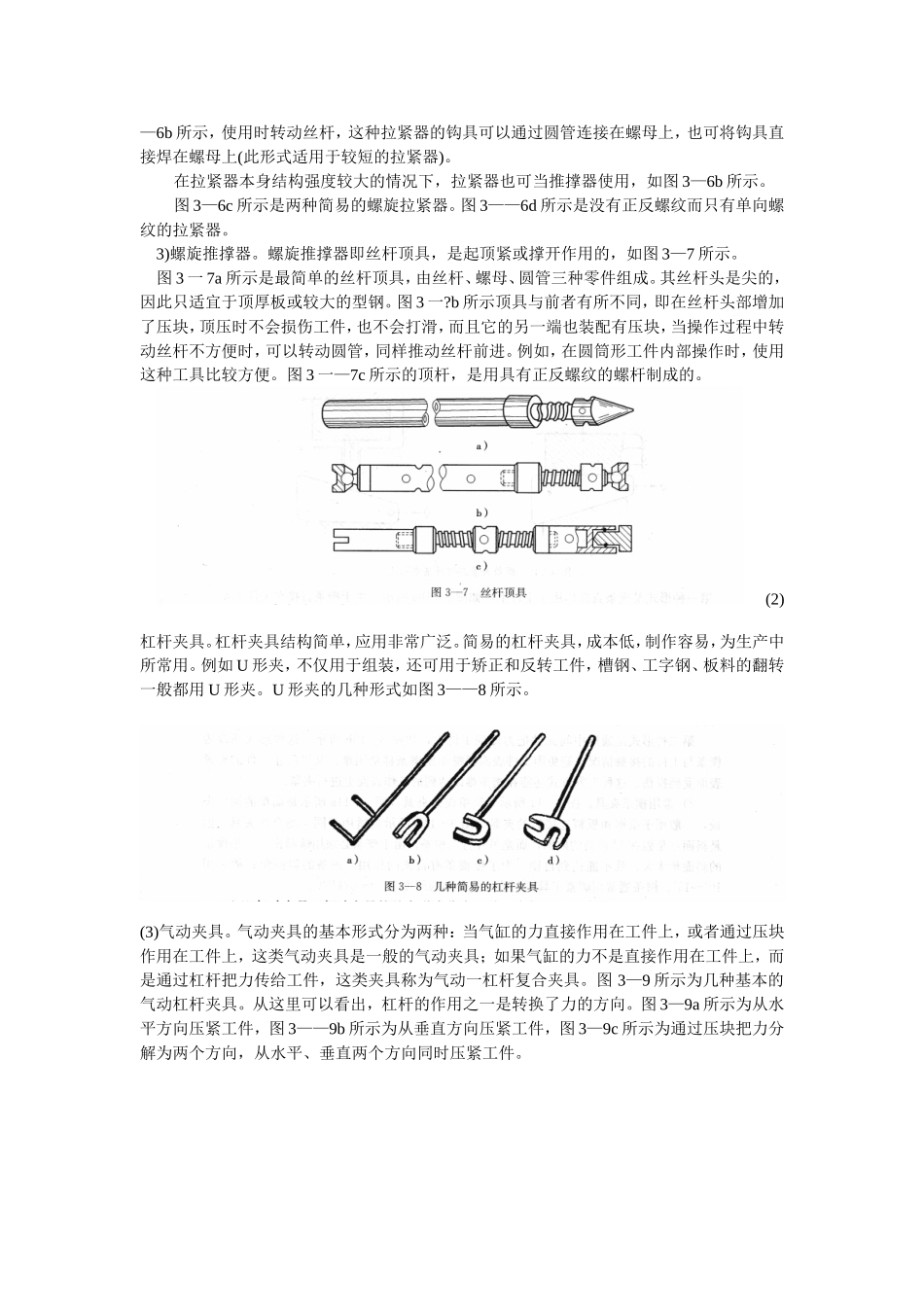

工装和夹具是生产上的技术准备，也是工艺设计的重要内容。系统掌握夹具的种类、作用及使用要点，系统掌握工装的设计要领，是搞好工艺设计的基础。一、常用装配夹具1．夹具的种类在装配结构件产品的过程中，凡属用来对零件施加外力。使零件获得正确定位的全部装备，称为组装夹具。组装夹具施加给零件的作用力有四种方式：夹紧、压紧、拉紧、顶紧(或撑开)。由于夹具的功能不同，组装夹具又分专用夹具和通用夹具两种。通用组装夹具一般都是单个的小型夹具，它具有两个明显的特点：第一是灵活，独立使用、轻便小巧，使用范围广泛；第二是通用，一样的夹具可以组装多种产品，或者只要稍加改动即可用来组装另一种产品。专用组装夹具则比较复杂，但操作简便、效率高。其夹具力往往来源于机械、气动、液压等。按照夹具本身的性质来分，组装夹具主要包括螺旋夹具、杠杆夹具、气动夹具、液压夹具、楔条夹具、偏心夹具、磁铁夹具等。2．夹具的选用和设计要领(1)螺旋夹具1)弓形螺旋夹。弓形螺旋夹也称U形夹，它是起夹紧作用的丝杆夹具。弓形螺旋夹应设计得轻巧、适用、坚固。因为这类夹具都是手工操作，不能做得太笨重，应在保证有足够强度的前提下尽可能做得轻巧。图3—5所示为几种比较理想的设计形状。2)螺旋拉紧器。螺旋拉紧器又称松紧螺栓，它是起拉紧作用的丝杆夹具。螺旋拉紧器一般都是用具有正反螺纹或单向螺纹的丝杆和螺母，加上圆管和钩具等零件制成，如图3—6所示。螺旋拉紧器不仅用于组装，也可用于矫正钢结构产品。当拉紧器不够长时，一般都补加链条接长。从结构的不同形式来分，螺旋拉紧器有两种：一种是使用时转动螺母，如图3—6a所示，其丝杆是分开的，两个螺母是用适当长度的拉杆连接一起，钩具和丝杆连在一起。另一种如图3—6b所示，使用时转动丝杆，这种拉紧器的钩具可以通过圆管连接在螺母上，也可将钩具直接焊在螺母上(此形式适用于较短的拉紧器)。在拉紧器本身结构强度较大的情况下，拉紧器也可当推撑器使用，如图3—6b所示。图3—6c所示是两种简易的螺旋拉紧器。图3——6d所示是没有正反螺纹而只有单向螺纹的拉紧器。3)螺旋推撑器。螺旋推撑器即丝杆顶具，是起顶紧或撑开作用的，如图3—7所示。图3一7a所示是最简单的丝杆顶具，由丝杆、螺母、圆管三种零件组成。其丝杆头是尖的，因此只适宜于顶厚板或较大的型钢。图3一?b所示顶具与前者有所不同，即在丝杆头部增加了压块，顶压时不会损伤工件，也不会打滑，而且它的另一端也装配有压块，当操作过程中转动丝杆不方便时，可以转动圆管，同样推动丝杆前进。例如，在圆筒形工件内部操作时，使用这种工具比较方便。图3一—7c所示的顶杆，是用具有正反螺纹的螺杆制成的。(2)杠杆夹具。杠杆夹具结构简单，应用非常广泛。简易的杠杆夹具，成本低，制作容易，为生产中所常用。例如U形夹，不仅用于组装，还可用于矫正和反转工件，槽钢、工字钢、板料的翻转一般都用U形夹。U形夹的几种形式如图3——8所示。(3)气动夹具。气动夹具的基本形式分为两种：当气缸的力直接作用在工件上，或者通过压块作用在工件上，这类气动夹具是一般的气动夹具；如果气缸的力不是直接作用在工件上，而是通过杠杆把力传给工件，这类夹具称为气动一杠杆复合夹具。图3—9所示为几种基本的气动杠杆夹具。从这里可以看出，杠杆的作用之一是转换了力的方向。图3—9a所示为从水平方向压紧工件，图3——9b所示为从垂直方向压紧工件，图3—9c所示为通过压块把力分解为两个方向，从水平、垂直两个方向同时压紧工件。(4)楔条夹具1)楔条夹具分类。楔条夹紧有两种基本形式，如图3—10所示。第一种形式是楔条直接作用于工件上，如图3—10a所示。由于楔条直接在工件上摩擦，因此要求被夹紧面比较平整、光滑。同时，用这种方式进行楔条夹紧，被夹紧的工件会跟随楔条的推进而产生移动，因此工件的前方要设置定位挡铁。钢结构件装配所用的楔条夹具多属这一类型。第二种形式是通过中间元件把力传到工件上，如图3—l0b所示。这种形式能改善楔条与工件的接触情况，避免因工件表面粗糙而使楔条移动困难，又可防止工件的夹紧表面受到损伤。这种夹紧方式还能在楔条难以达到的工作...
