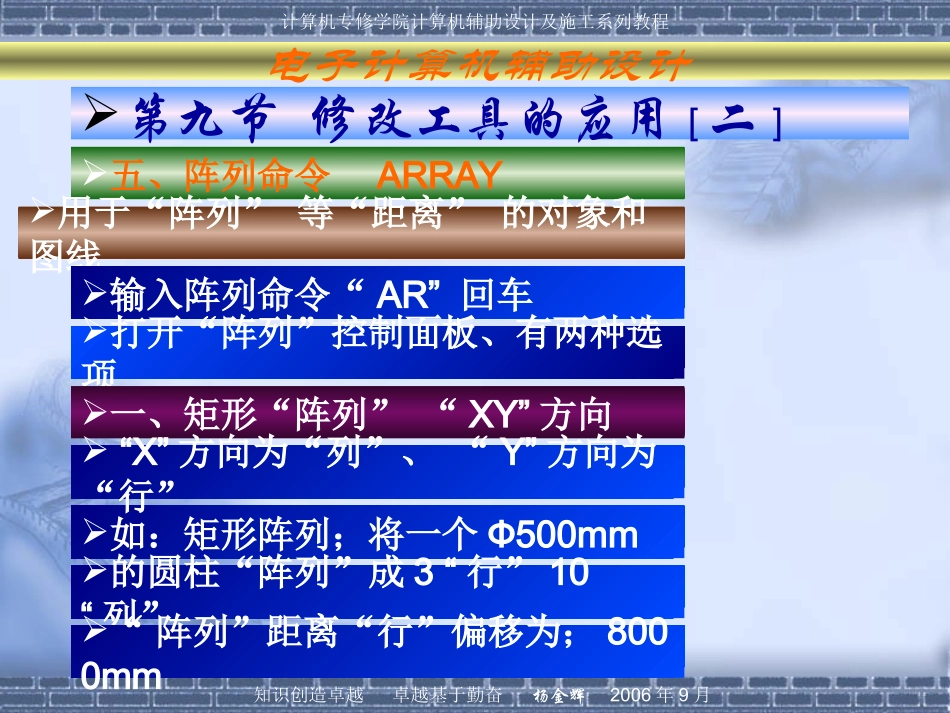

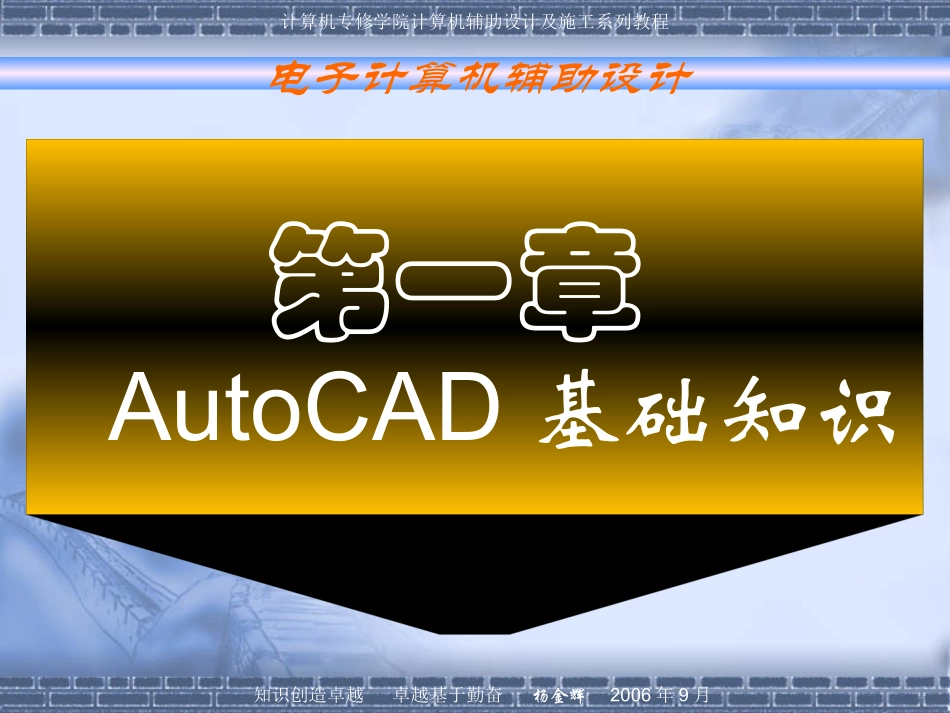

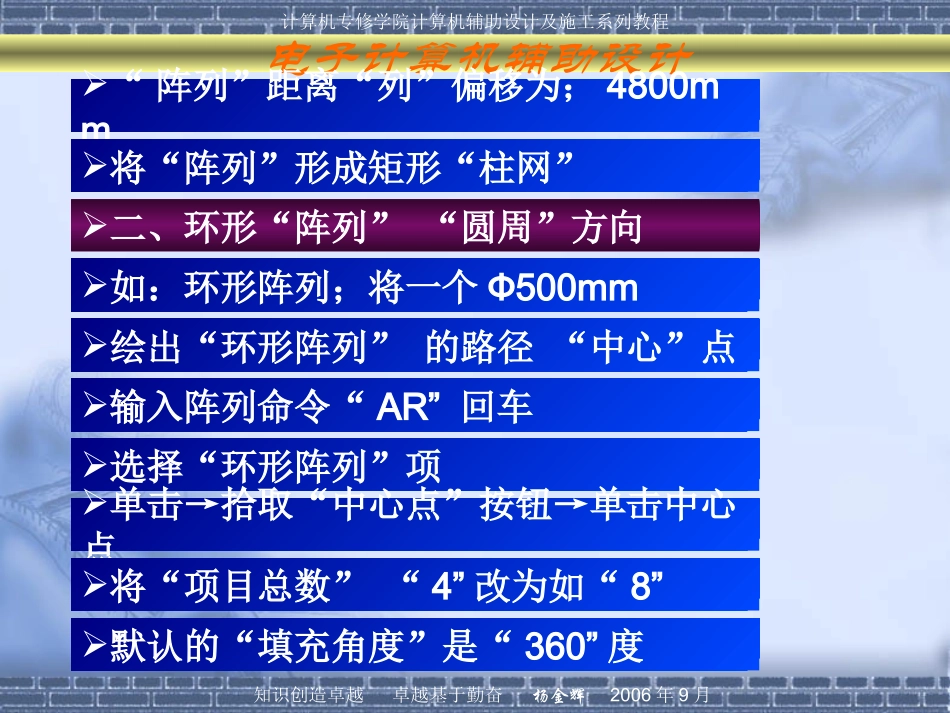

计算机专修学院计算机辅助设计及施工系列教程知识创造卓越卓越基于勤奋杨金辉2006年9月电子计算机辅助设计第一章AutoCAD基础知识计算机专修学院计算机辅助设计及施工系列教程知识创造卓越卓越基于勤奋杨金辉2006年9月电子计算机辅助设计第九节修改工具的应用[二]五、阵列命令ARRAY用于“阵列”等“距离”的对象和图线输入阵列命令“AR”回车打开“阵列”控制面板、有两种选项一、矩形“阵列”“XY”方向如:矩形阵列;将一个Ф500mm的圆柱“阵列”成3“行”10“列”“X”方向为“列”、“Y”方向为“行”“阵列”距离“行”偏移为;8000mm计算机专修学院计算机辅助设计及施工系列教程知识创造卓越卓越基于勤奋杨金辉2006年9月电子计算机辅助设计“阵列”距离“列”偏移为;4800mm将“阵列”形成矩形“柱网”二、环形“阵列”“圆周”方向如:环形阵列;将一个Ф500mm输入阵列命令“AR”回车选择“环形阵列”项单击→拾取“中心点”按钮→单击中心点将“项目总数”“4”改为如“8”绘出“环形阵列”的路径“中心”点默认的“填充角度”是“360”度计算机专修学院计算机辅助设计及施工系列教程知识创造卓越卓越基于勤奋杨金辉2006年9月电子计算机辅助设计单击→“选择对象”按钮选择对象→回车、单击→“确定”按钮输入“Z”→回车、输入“E”→回车“OK”输入移动命令“M”回车选择移动的对象→单击→“移动”点拖动鼠标→输入移动“距离”的数值六、移动命令MOVE用于移动“单个”对象、和“整体”图形的任意移动或指定“移动”的目标点“OK”计算机专修学院计算机辅助设计及施工系列教程知识创造卓越卓越基于勤奋杨金辉2006年9月电子计算机辅助设计输入旋转命令“RO”回车单击“旋转”对象的基点→点击鼠标输入相应“旋转”的“角度”→如120°七、旋转命令ROTATE用于旋转“单个”对象、和“整体”图形任意角旋转系统默认下的旋转“角度”为逆时针方向如输入“-120°”;详见“两个简图”OK计算机专修学院计算机辅助设计及施工系列教程知识创造卓越卓越基于勤奋杨金辉2006年9月电子计算机辅助设计输入缩放命令“SC”回车框选需要“缩放”的对象→回车点击需要“缩放”对象的左下角为基点八、缩放命令SCALE用于缩放“整体”图形等比例的缩放输入比例因子;如“2”将把该对象基点的两个边长“放大”到二倍“OK”输入比例因子;如“0.5”将把该对象基点的两个边长“缩小”到二倍“OK”计算机专修学院计算机辅助设计及施工系列教程知识创造卓越卓越基于勤奋杨金辉2006年9月电子计算机辅助设计输入缩放命令“SC”回车框选需要“缩放”的对象→回车点击需要“缩放”对象的基点图形“参照”比例“对象”缩放输入参照值“R”→将缩放对象的基点为第一端点将缩放的另一端点为第二点指定“新长度”详见操作
