家庭电路的作图VIP免费

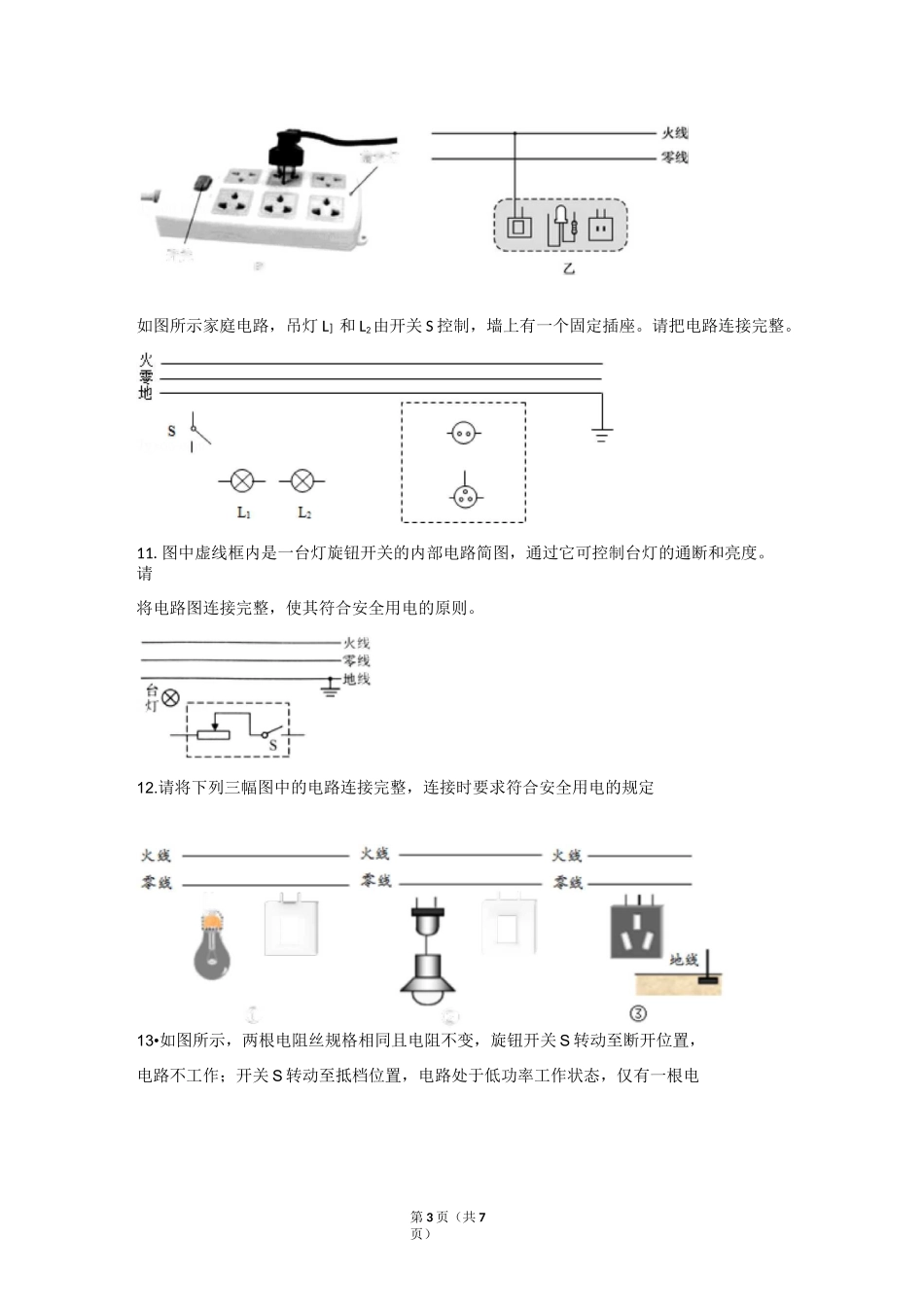

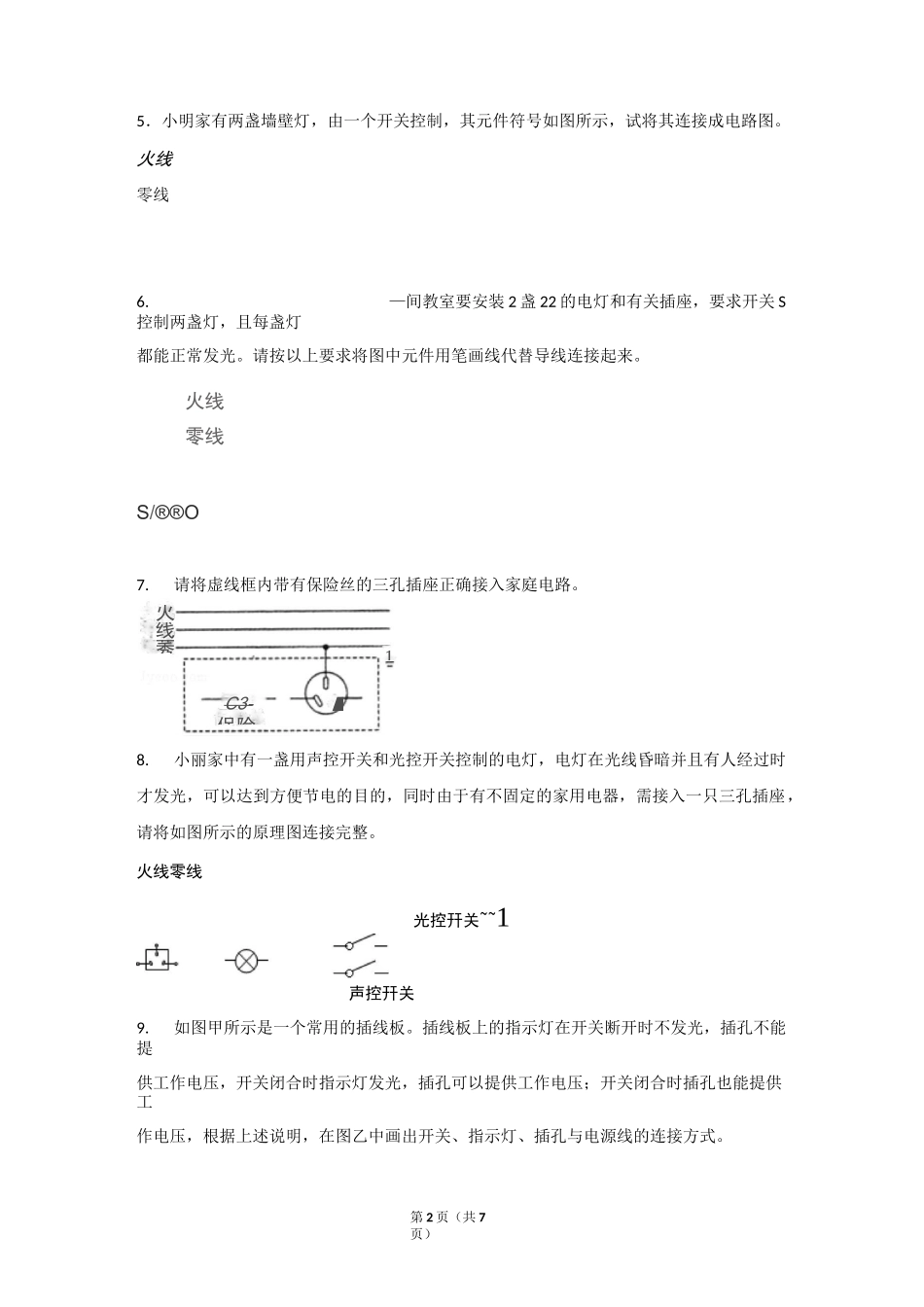

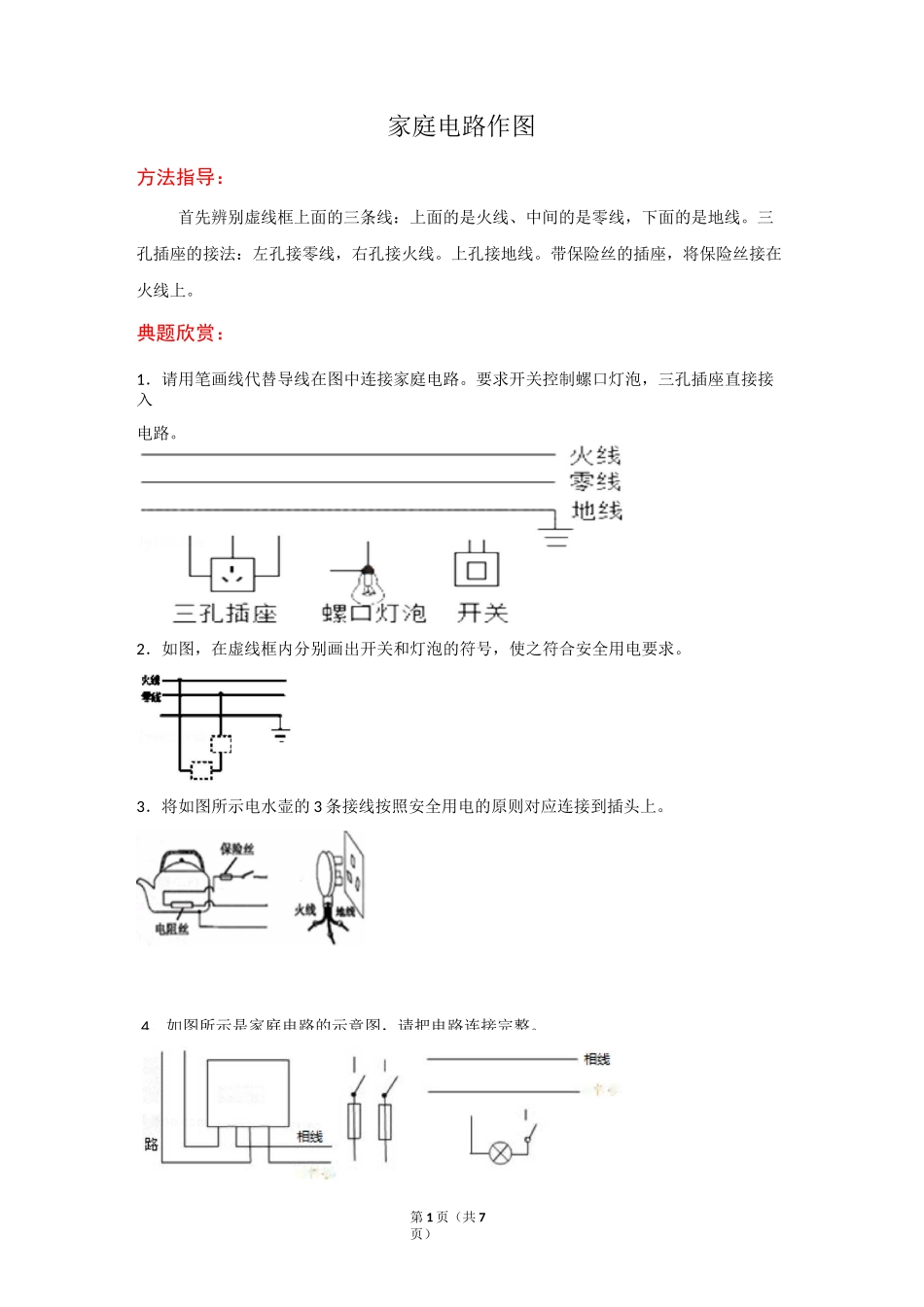

第1页（共7页）4．如图所示是家庭电路的示意图，请把电路连接完整。供电线中性中性电能家庭电路作图方法指导：首先辨别虚线框上面的三条线：上面的是火线、中间的是零线，下面的是地线。三孔插座的接法：左孔接零线，右孔接火线。上孔接地线。带保险丝的插座，将保险丝接在火线上。典题欣赏：1．请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。2．如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求。3．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。第2页（共7页）5．小明家有两盏墙壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。火线零线6.—间教室要安装2盏22的电灯和有关插座，要求开关S控制两盏灯，且每盏灯都能正常发光。请按以上要求将图中元件用笔画线代替导线连接起来。火线零线S/®®O7.请将虚线框内带有保险丝的三孔插座正确接入家庭电路。8.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。火线零线光控幵关~~1声控幵关9.如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。1■C3-保险火线莠折示桂甲10.综合作图--家庭电路:a1tl①②第3页（共7页）如图所示家庭电路，吊灯L］和L2由开关S控制，墙上有一个固定插座。请把电路连接完整。11.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。12.请将下列三幅图中的电路连接完整，连接时要求符合安全用电的规定13•如图所示，两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至抵档位置，电路处于低功率工作状态，仅有一根电第4页（共7页）阻丝发热；开关S转动至高档位置，电路处于高功率工作状态，两根电阻丝都发热。请以笔画线代替导线完成电路连接。火线零线14小明家的冰箱与插头之间的导线断了，请根据家庭电路安全用电原则将电冰箱三根导线与插头的三根导线连起来。第5页（共7页）参考答案：1.2.3.电阻丝零线4.5.第6页（共7页）6.7.8.9.10.ii$i1ls'―®-L]l~0-€第7页（共7页）11.S①4
