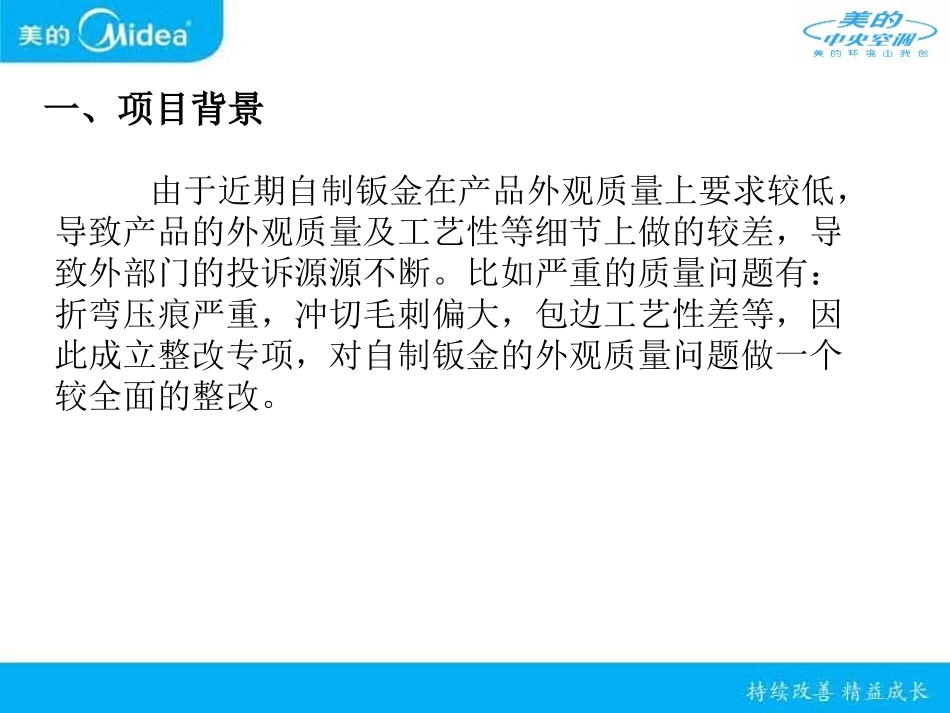

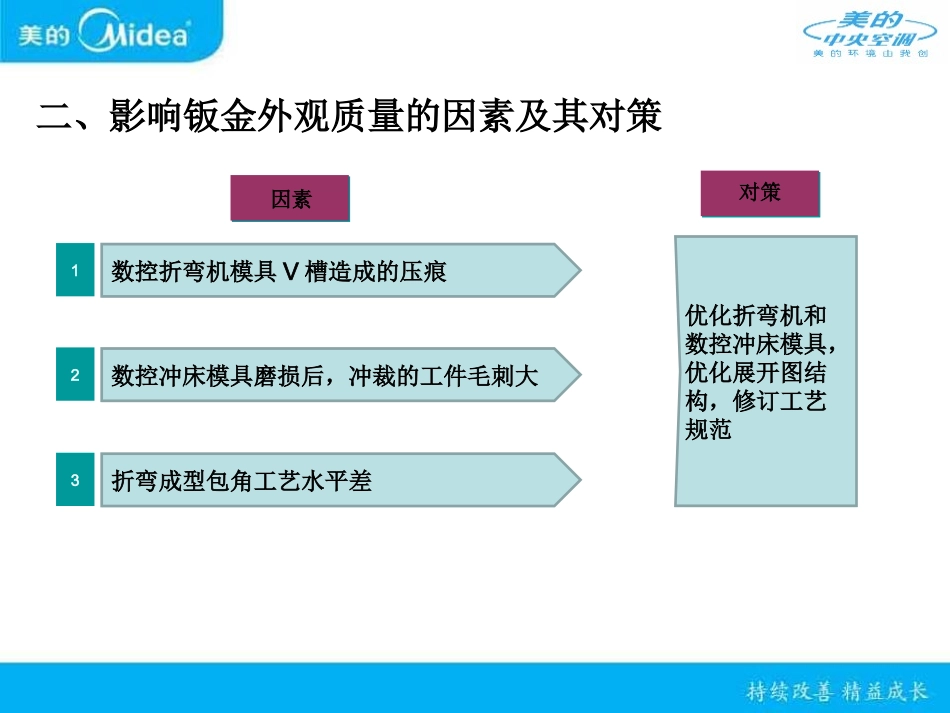

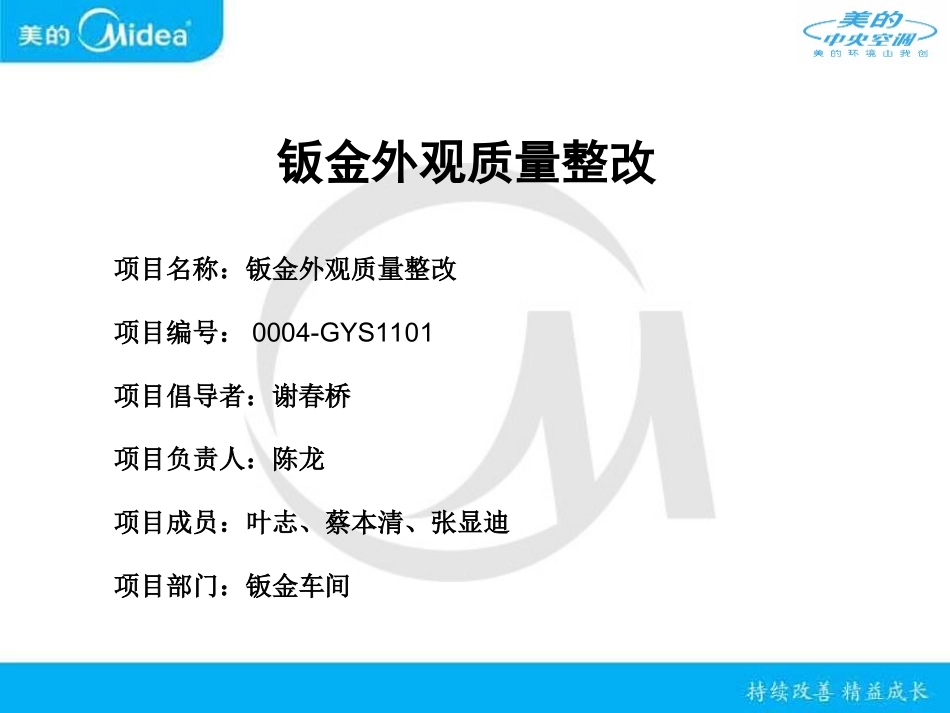

项目名称：钣金外观质量整改项目编号：0004-GYS1101项目倡导者：谢春桥项目负责人：陈龙项目成员：叶志、蔡本清、张显迪项目部门：钣金车间钣金外观质量整改一、项目背景由于近期自制钣金在产品外观质量上要求较低，导致产品的外观质量及工艺性等细节上做的较差，导致外部门的投诉源源不断。比如严重的质量问题有：折弯压痕严重，冲切毛刺偏大，包边工艺性差等，因此成立整改专项，对自制钣金的外观质量问题做一个较全面的整改。二、影响钣金外观质量的因素及其对策1因素折弯成型包角工艺水平差数控冲床模具磨损后，冲裁的工件毛刺大数控折弯机模具V槽造成的压痕优化折弯机和数控冲床模具，优化展开图结构，修订工艺规范对策23三、项目分析（压痕整改）折弯造成的压痕影响：压痕较重，破坏了表面镀锌层，会影响产品外观及产品质量。原因：1.新折弯模具的V型槽边缘过于尖锐；2.折弯机底座导轨高低不平，致使折弯模具接口处高低不平。三、项目实施（压痕整改）三、项目效果（压痕整改）压痕较深，破坏表面镀锌层，影响产品质量压痕较浅，没有破坏表面镀锌层，不会影响产品质量三、项目分析（钣金毛刺整改）影响：毛刺过大，且毛刺面朝外侧，严重影响到产品外观质量。原因：1.模具磨损，造成毛刺过大；2.使用小模具进行步冲，造成应力集中；3.凸点方向和毛刺方向相反，由于凸点在内侧且只有向上的凸点模具，所以不能将毛刺朝外。毛刺明显三、项目实施（钣金毛刺整改）三、项目效果（钣金毛刺整改）小刀切长边的切口多，每个接口都会产生毛刺，且毛刺面朝外，影响外观。新模具的应用有效减少了毛刺；改成长刀，避免了过多的接口；打磨工序降低毛刺高度；将毛刺朝内不影响产品外观。三、项目分析（包边整改）影响：包边达不到90°，影响尺寸和外观；折弯处挤压变形、撕裂，影响产品外观原因：1.折弯机后挡料未调整好，两边高低不平；2.作展开图时切边量过少，造成折弯时相邻边的阻挡；3.做展开图时，只从一边进行去除拉伸，造成折弯线偏移；4.未对易撕裂处加缺口工艺。三、项目实施（包边整改）三、项目效果（包边整改）更改前，包边不完美，折边未达到90度更改后，包边美观，折边达到90度，且高低平齐折弯处挤压变形、撕裂加上工艺缺口，有效避免了钣金包边挤压变形、撕裂
