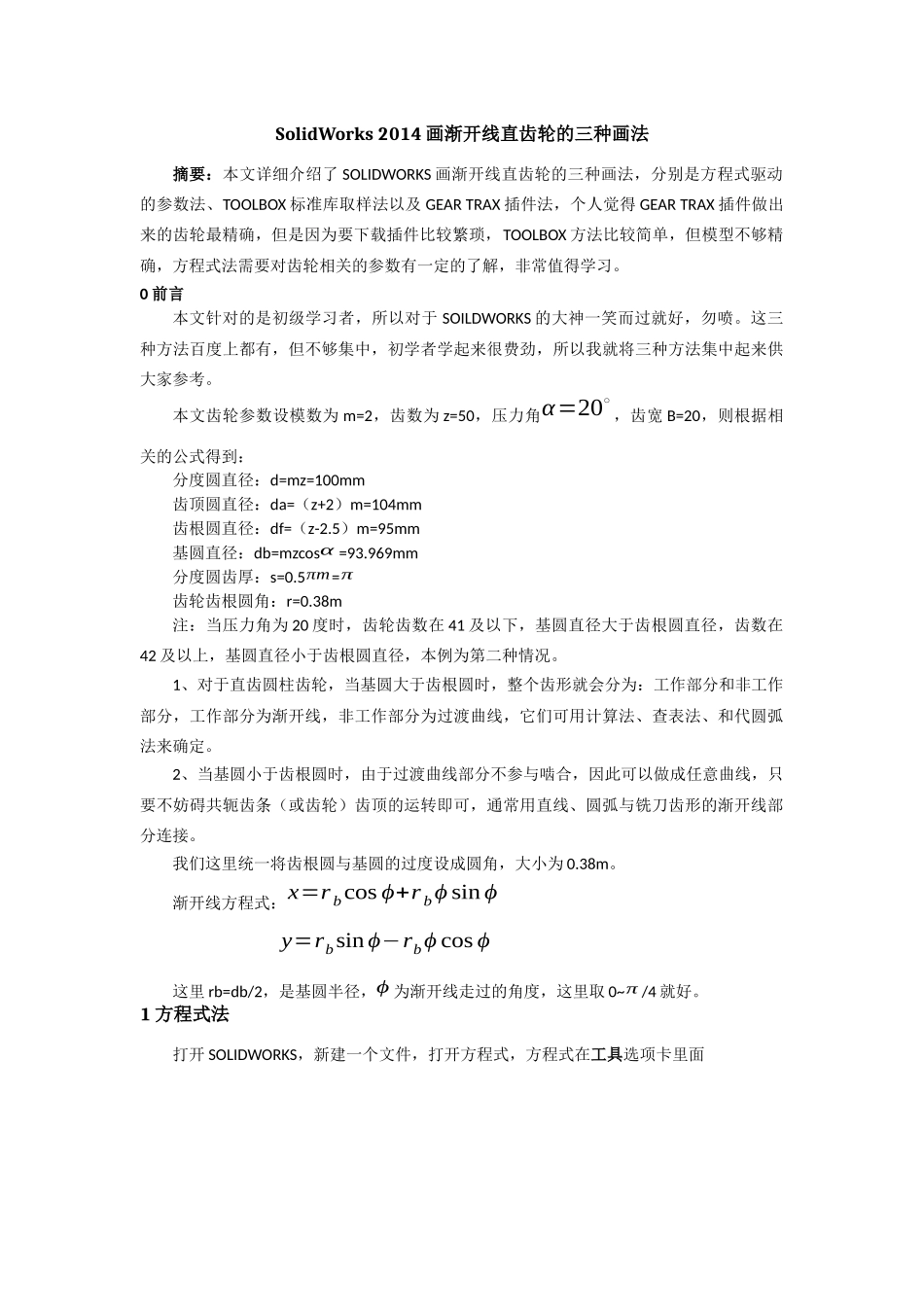

SolidWorks2014画渐开线直齿轮的三种画法摘要：本文详细介绍了SOLIDWORKS画渐开线直齿轮的三种画法，分别是方程式驱动的参数法、TOOLBOX标准库取样法以及GEARTRAX插件法，个人觉得GEARTRAX插件做出来的齿轮最精确，但是因为要下载插件比较繁琐，TOOLBOX方法比较简单，但模型不够精确，方程式法需要对齿轮相关的参数有一定的了解，非常值得学习。0前言本文针对的是初级学习者，所以对于SOILDWORKS的大神一笑而过就好，勿喷。这三种方法百度上都有，但不够集中，初学者学起来很费劲，所以我就将三种方法集中起来供大家参考。本文齿轮参数设模数为m=2，齿数为z=50，压力角α=20∘，齿宽B=20，则根据相关的公式得到：分度圆直径：d=mz=100mm齿顶圆直径：da=（z+2）m=104mm齿根圆直径：df=（z-2.5）m=95mm基圆直径：db=mzcosα=93.969mm分度圆齿厚：s=0.5πm=π齿轮齿根圆角：r=0.38m注：当压力角为20度时，齿轮齿数在41及以下，基圆直径大于齿根圆直径，齿数在42及以上，基圆直径小于齿根圆直径，本例为第二种情况。1、对于直齿圆柱齿轮，当基圆大于齿根圆时，整个齿形就会分为：工作部分和非工作部分，工作部分为渐开线，非工作部分为过渡曲线，它们可用计算法、查表法、和代圆弧法来确定。2、当基圆小于齿根圆时，由于过渡曲线部分不参与啮合，因此可以做成任意曲线，只要不妨碍共轭齿条（或齿轮）齿顶的运转即可，通常用直线、圆弧与铣刀齿形的渐开线部分连接。我们这里统一将齿根圆与基圆的过度设成圆角，大小为0.38m。渐开线方程式：x=rbcosϕ+rbϕsinϕy=rbsinϕ−rbϕcosϕ这里rb=db/2，是基圆半径，ϕ为渐开线走过的角度，这里取0~π/4就好。1方程式法打开SOLIDWORKS，新建一个文件，打开方程式，方程式在工具选项卡里面在全局变量下输入需要的齿轮参数单击确定，首先将度改为弧度工具>选线>文档属性>单位单击确定，在前视基准面下新建一个草图，在样条曲线选项下选择方程式驱动的曲线，并输入上述渐开线方程式，得到渐开线曲线注：输入公式时，引用参数要打双引号，且在英文输入法下退出草图，在前视基准面下新建草图，画出基圆，齿根圆，分度圆，齿顶圆，并随意标注打开方程式选项卡，在特征下面点击方程式的下属空白框，然后单击草图上的尺寸标注，就会出现“D4@草图2”，在数值/方程式下选择全局变量下的“da”同理，完成齿根圆，基圆，分度圆的方程式创建，这里创建一个方程式后，尺寸标注会看不见，只需要点击一下左边树状的草图，，标注就会显现出来在草图2下将草图1的样条曲线转换为实体引用，隐藏草图1，原因是因为我们不好直接对参数化建模的渐开线作剪裁，所以曲线救国作一条构造线，用于渐开线的镜像，同时将分度圆剪裁掉，留下一小段，并将小段分度圆两头分别与构造线和渐开线重合尺寸标注小段分度圆，标注圆弧的时候先单击上下两点，在=再单击圆弧打开方程式选项卡，在方程式项目下添加方程式，单击刚刚的尺寸标注，输入参数重新打开草图2，镜像渐开线，并剪裁单击3点圆弧按钮，选择创建两段圆弧，并标注，两段圆弧坐相等约束，并分别与基圆、分度圆相切打开方程式选项，选择刚才的标注，在数值/方程式下选择r，即齿根圆角重新打开草图2，剪裁曲线，为了避免剪裁曲线后方程式错误，可以将不需要的曲线设置成构造线拉伸草图，得到一个齿，然后阵列，选择外圆面和特征2Toolbox库选择法打开SolidWorks，选择任务窗格，然后选择toolbox选择国标GB选择动力传动，齿轮，正齿轮，右键，生成零件设置模数，齿数，压力角并另存为零件，可以看到，生成的齿轮没有齿根圆角，渐开线也不够标准，不适合用于受力分析，但适合用于齿轮表示的地方3GearTrax插件法下载geartrax插件，http://pan.baidu.com/s/1jIvqPee根据里面的说明说安装，为了避免错误，我上传的是英文包，英语稍微差一点的可以对照中文界面选择直齿轮，将模数设置为2，单位为metric，在pinion的teeth下设置为50，facewidth设置为20，在右边createincad中选择piniononly，其他的默认然后单击下面第二个图标，等待，然后自动创建完成可以看到，齿轮建立很标准，同时如果有螺旋角，还可以很方便的建立螺旋齿轮结论...
