第4讲—矢量数据模型VIP免费

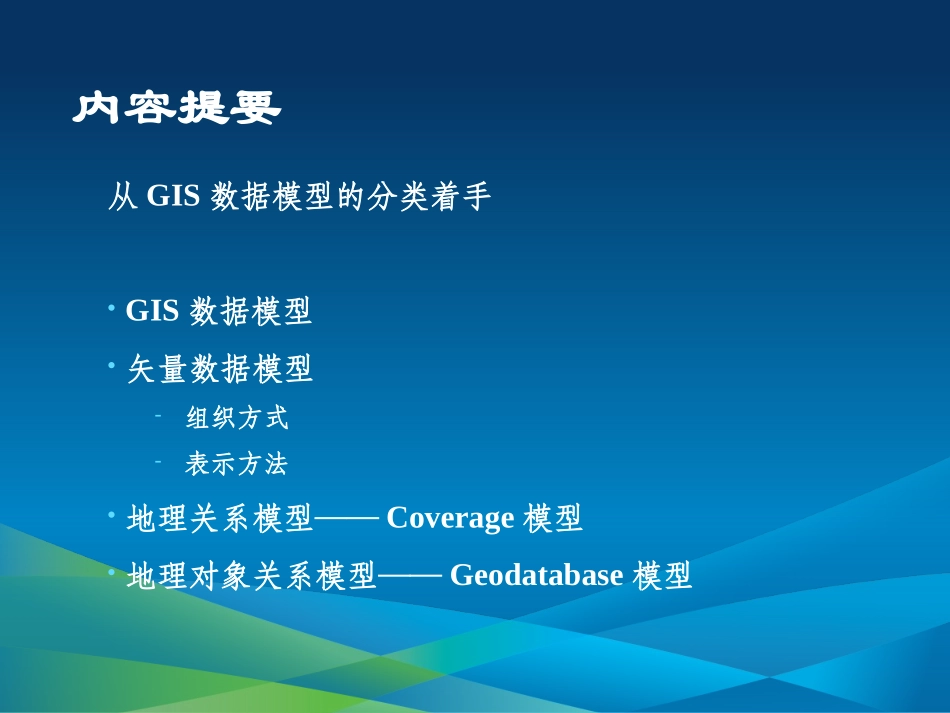

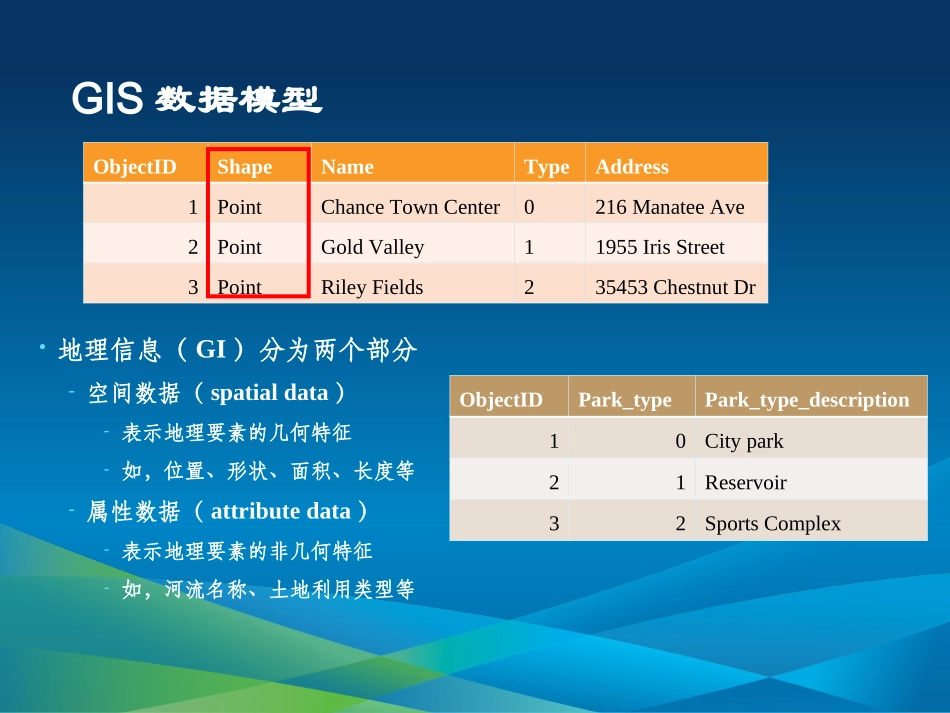

GIS原理与应用|河海大学测绘科学与工程系南京江苏第4讲–矢量数据模型葛莹第1周–第12周内容提要从GIS数据模型的分类着手•GIS数据模型•矢量数据模型-组织方式-表示方法•地理关系模型——Coverage模型•地理对象关系模型——Geodatabase模型GIS数据模型•地理信息（GI）分为两个部分-空间数据（spatialdata）-表示地理要素的几何特征-如，位置、形状、面积、长度等-属性数据（attributedata）-表示地理要素的非几何特征-如，河流名称、土地利用类型等ObjectIDPark_typePark_type_description10Citypark21Reservoir32SportsComplexObjectIDShapeNameTypeAddress1PointChanceTownCenter0216ManateeAve2PointGoldValley11955IrisStreet3PointRileyFields235453ChestnutDrGIS数据模型•GIS数据模型的组织方式-矢量数据模型（vector）-非拓扑模型（Non-topological），如shapefile-拓扑模型（Topological）-简单模型（Simple），如coverage-高级模型（High-level），如TIN、分区、路径、geodatabase-栅格数据模型（raster）-如，ESRIGrid、Tiff、JPEG等-属性数据模型-低层次，如dBase-中等层次，如Access-高层次，如Oracle空间数据组织——GIS数据模型•基本的空间数据模型-矢量数据模型(Vector)-栅格数据模型(Raster)RealworldVectorRasterRasterdata—连续的地理要素ElevationImageryVegetationGIS数据模型全貌AccessDBaseShapefileCoverageGeoDataBaseGISpatialDataAttributeDataAccessDBaseOtherDBsGridRasterIDRISIVectorTopologicalNon-TopologicalShapefileHighlevelDataModelsSimpleDataTINObjectOrientedCoverageRegionsDynamicsegmentationGeoDataBaseAccessDBaseShapefileCoverageGeoDataBaseGISpatialDataAttributeDataAccessDBaseOtherDBsGridRasterIDRISIVectorTopologicalNon-TopologicalShapefileHighlevelDataModelsSimpleDataTINObjectOrientedCoverageRegionsDynamicsegmentationGeoDataBasePCWorkstationThetwoflavorsofcoverages矢量数据模型•适用范围-现实世界中，离散的空间要素，如控制点、道路、湖泊等•X,Y坐标表示地理要素——矢量数据特征-经度和纬度-投影后X,Y坐标X>0Y>0X>0Y>0X<0Y>0X<0Y>0X>0Y<0X>0Y<0X<0Y<0X<0Y<0(0,0)(0,0)YYXX矢量数据模型—明确的空间位置和边界矢量数据模型——绝对位置表示•表示地理要素的“绝对位置”•点：0维-单个(x，y)坐标表示-没有面积-如井、控制点等•线：1维-两个以上(x，y)坐标点链接而成-如道路、河流等•面：2维-三个以上坐标点，有序链接，且第一个和最后一个坐标点相同-围成一个区域-如宗地、湖泊等矢量数据模型——相对位置表示•表示地理要素之间的“相对位置”-空间关系-如，南师在河海对面，向前直走，左转，右转等-现实生活中，比绝对位置更广泛•采用“拓扑”表示-拓扑：研究几何对象在弯曲或拉伸等变换下仍保持不变的性质-以“图论”为数学基础-用“图表”或“图形”来描述几何对象排列及其相互关系-GIS采用“图形”方式-用途：空间分析、导航等矢量数据模型——拓扑元素•拓扑元素——4个基本的几何对象-点（point）：表示点状地物要素-弧段（arc）：一个起点、一个终点及一系列中间点组成的一段有向线-节点（node）：两条或多条弧段的连接点，或者一条弧段的一个端点-多边形（polygon）：面状地物节点弧段点多边形矢量数据模型——拓扑关系•拓扑关系——几何对象间的3条相互关系-连接性（connectivity）-弧段（arc）间通过节点（node）彼此连接在一起-面定义-由一系列彼此连接的弧段组成面-邻接性（contiguity）-弧段有方向性，且有左多边形、右多边形拓扑性质：连接性（connectivity）•Arc-node间的关系-2条以上的弧段通过1个节点连接，如arc3、4、5通过node13-1条弧段连接2个节点，如arc2连接node11,12（说明方向）-如，节点13—河海1号门，弧段3—西康路，弧段5—汉口西路，弧段4—虎踞路汉口西路西康路虎踞路拓扑性质：面定义•Polygon-arc间的关系——连接性-1个polygon由一系列连接的arc组成，如polygonc由弧段2,4,9,6-如，河海校园可以用polygonF表示-如，河海操场可以用polygonE表示A=外围多...
