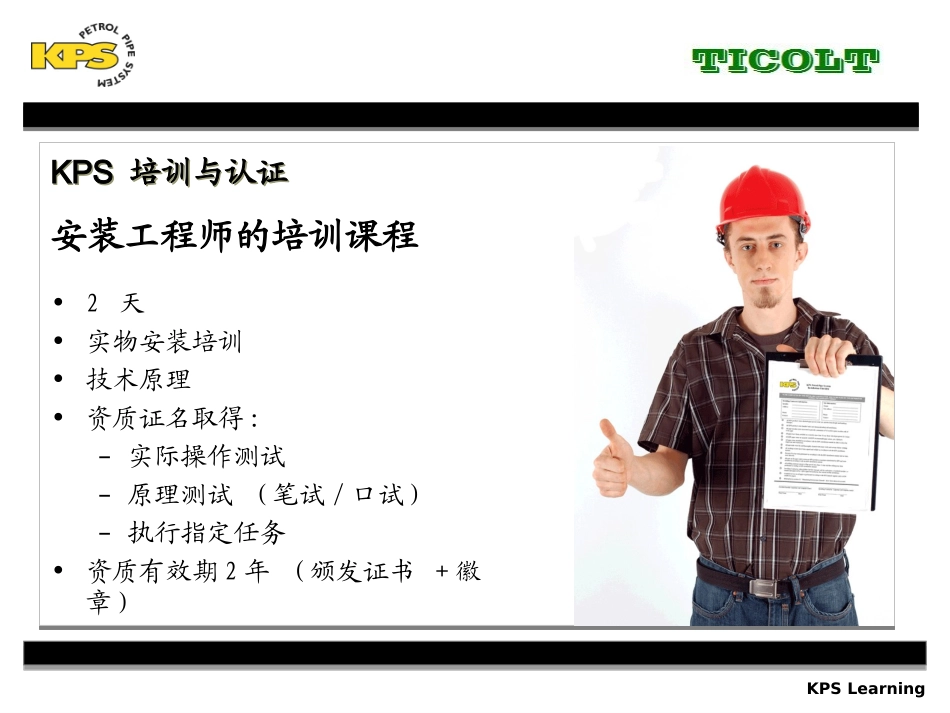

KPSLearningKPS聚合物管道安装要求KPS聚合物管道安装要求技术交流技术支持经理：景国庆华东销售：龚华春KPS管制造商：凯博思（北京）石油设备贸易限公司KPS管安装商：上海泰特石油设备销售有限公司2011-4-13技术交流技术支持经理：景国庆华东销售：龚华春KPS管制造商：凯博思（北京）石油设备贸易限公司KPS管安装商：上海泰特石油设备销售有限公司2011-4-13KPSLearning任何链条都不会比它最弱的链环更结实确保燃料安全输送—关注每个环节的同步发展任何链条都不会比它最弱的链环更结实确保燃料安全输送—关注每个环节的同步发展KPS培训与认证KPS培训与认证客户意见和要求销售技术支持与培训产品开发生产安装KPSLearning•2天•实物安装培训•技术原理•资质证名取得:–实际操作测试–原理测试(笔试/口试)–执行指定任务•资质有效期2年(颁发证书+徽章)安装工程师的培训课程KPS培训与认证KPS培训与认证KPSLearningKPS石油管道安装要求KPS石油管道安装要求1、管沟的准备、布置与回填1、管沟的准备、布置与回填KPSLearning管道间距150mm砂石，粒径小于16mm上部填土（以前挖出的材料）沥青、混凝土路面或其他路面KPSLearning交叉管道的间距•最好使用填沙的沙袋垫撑交叉管道KPSLearning坡度•管道应该依照最小1%的坡度铺设(1cm/m)•管道下面使用装沙的沙袋垫撑管道已调整管道坡度KPSLearning坡度使用装沙的沙袋垫压管道KPSLearning管道弯曲半径•利用盘管自然弯曲角度穿入人孔井•不要弯曲管道过大超出管径的20倍•KP75/63双层管道能够弯曲的最小半径20x75mm=1500mm(1.5m)KPSLearning正确的管沟准备KPSLearning正确的管沟准备KPSLearning正确与错误管沟准备、回填的对照比较KPSLearningKPS要求的方式•应该为安装准备好的管沟•这是好的KPS标准KPSLearningKPS要求的方式•油罐与油气回收区域已经使用正确的材料准备好KPSLearningKPS要求的方式KPSLearning不符合要求•管沟内不是埋垃圾，砖头和石头的地方KPSLearning不符合要求•管沟内绝对不能有尖锐物体/或热的金属件KPSLearning避免金属零件直接埋地KPSLearningKPS管道需要埋地安装KPSLearning认真回填•好的回填能够支撑管道•夯实沙子与砾石•管道下面的回填尤其重要KPSLearning避免回填时对管道的破坏KPSLearning•坡度•管道下面正确的垫撑•管道间距•管道周围没有尖锐的物体•土壤中没有直接回填未保护金属零件•管道应该直埋安装，不需要混凝土或金属管沟或其他类似的•如有可能尽量避免在人孔井外使用焊接接头•检查管沟与管床:正确的宽度，高度，坡度等。如有必要进行调整。1、管沟的准备、布置与回填的总结1、管沟的准备、布置与回填的总结KPSLearningKPS石油管道安装要点KPS石油管道安装要点2、管线终端的布置与对接2、管线终端的布置与对接KPSLearning油罐人孔井内：法兰连接KPSLearning加油岛人孔井内：法兰连接与卡箍式连接KPSLearning油罐人孔端：法兰连接弯头、潜泵出口管道需要就位KPSLearning油罐人孔端：法兰连接弯头、潜泵出口管道需要就位KPSLearning加油岛端：法兰连接，铜接头加油机需要就位KPSLearning加油岛端：法兰连接，铜接头最低要求：加油机底座需要就位KPSLearning使用底槽人孔井安装示例KPSLearningKPS不推荐的方式KPSLearningKPS不推荐的方式KPSLearningKPS不推荐的方式KPSLearning2、管线终端的布置与对接总结2、管线终端的布置与对接总结•与石油公司沟通交流，告知管道安装具备的条件•确保项目工程师和土建承包商明白管道安装的具体工序•检查你是否有正确版本的管道布置图纸与加油机图纸•管道安装的前提：油罐，通气，卸油与加油机或其底座框架已经安装就位油罐人孔井和油罐内盖的弯头附件安装就位KPSLearningKPS石油管道安装要求KPS石油管道安装要求3、KPS管道安装的验收3、KPS管道安装的验收KPSLearning验收文档-质量保证的文件材料•1、管道安装检查表2、管道压力（强度与渗漏测试）与静电导通测试表–强制的，必备的•由认证安装工程师填写•质保期间由代理商保存•没有安装检查表–没有质量保证KPSLearning建议1：安装现场拍照•安装照片存档–方便以后的改造与维修KPSLearning建议2：...
