第3讲：轴线和柱子VIP专享VIP免费

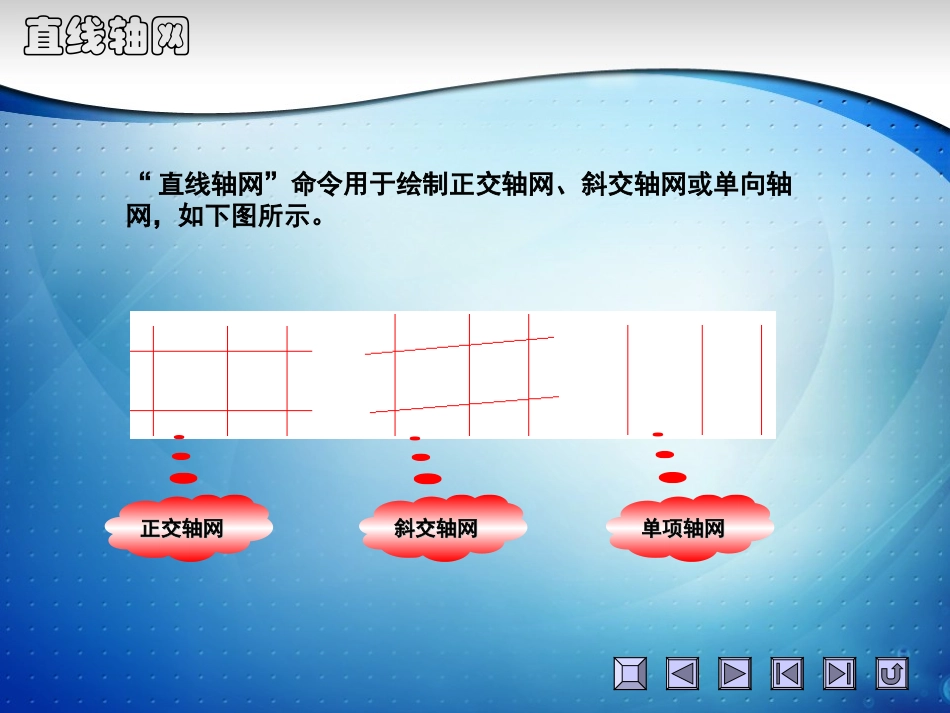

1.绘制和编辑轴网3.编辑轴号4.绘制和编辑柱子2.标注轴网第2章轴网和柱子绘制和编辑轴网1.绘制和编辑轴网1.直线轴网圆弧轴网墙生轴网添加轴线轴线剪裁轴改线型直线轴网“直线轴网”命令用于绘制正交轴网、斜交轴网或单向轴网，如下图所示。正交轴网正交轴网斜交轴网斜交轴网单项轴网单项轴网直线轴网选择“轴网柱子”>“绘制轴网”菜单，启动“直线轴网”命令，将打开“绘制轴网”对话框的“直线轴网”选项卡，通过此选项卡设置直线轴网的轴间距、上下开间和左右进深等参数，即可绘制直线轴网，如下图所示。此组单选钮用此组单选钮用于选择要设置于选择要设置的开间和进深的开间和进深此处钮用于设此处钮用于设置轴网的间距置轴网的间距和数目和数目直线轴网直线轴网预览区预览区圆弧轴网圆弧轴网由一组同心弧线和不过圆心的径向直线组成，其常与直线轴网组合使用。在“绘制轴网”对话框中切换到“圆弧轴网”选项卡，在此选项卡中设置圆弧轴网的圆心角、进深等参数，即可绘制圆弧轴网，如下图所示。圆心角圆心角进深进深墙生轴网使用“墙生轴网”命令可通过绘制的墙体自动生成轴网。选择“轴网柱子”>“墙生轴网”菜单，启动“墙生轴网”命令，命令行提示“请选取要从中生成轴网的墙体:”，此时选择由天正建筑软件绘制的墙体后，将在墙体基线的位置上自动生成轴网，如下图所示。添加轴线使用“添加轴线”命令可通过选择参照轴线并输入参照距离来添加轴线。选择“轴网柱子”>“添加轴线”菜单，启动“添加轴线”命令，根据命令行提示选择参考轴线、指定添加轴线的方向，以及设置轴线的距离，即可添加轴线，如下图所示。轴线剪裁使用“轴线裁剪”命令可根据设定的多边形或直线范围，裁剪多边形内的轴线或者直线某一侧的轴线。选择“轴网柱子”>“轴线裁剪”菜单，启动“轴线裁剪”命令，可按照下图所示操作裁剪轴线。1：单击确定矩形的一个角点2：单击确定矩形的另一个角点轴改线型在绘制轴线时，默认的轴线线型为连续线，选择“轴网柱子”>“轴改线型”菜单，启动“轴改线型”命令，可将轴线线型在点划线和连续线之间切换，如下图所示。使用“轴改线型”命令标注轴网2.标注轴网2.两点轴标逐点轴标两点轴标通过“两点轴标”命令可对始末轴线间的一组平行轴线（直线轴网与圆弧轴网的进深）或者径向轴线（圆弧轴线的圆心角）进行轴号和尺寸标注。选择“轴网柱子”>“两点轴标”菜单,启动“两点轴标”命令，打开“轴网标注”对话框，通过此对话框可标注轴网，如下图所示。1：选择起始轴线2：选择终止轴线逐点轴标“逐点轴标”命令用于对单个轴线标注轴号，轴号独立存在，不与已存在的轴号系统和尺寸系统发生关联。因此，该命令不适用于一般的平面图轴网，常用于立面与剖面、详图等单独的轴线进行标注。选择“轴网柱子”>“逐点轴标”菜单,启动“逐点轴标”命令，选择要标注的轴线并输入轴号，即可完成逐点标注操作，如下图所示。编辑轴号3.编辑轴号3.添加和删除轴号重排和倒排轴号轴号夹点编辑和在位编辑轴号对象编辑添加和删除轴号添加轴号是指为新增加的轴线添加轴号，新增加的轴号成为原有轴网轴号对象的一部分；删除轴号是指删除不需要的轴号。选择“轴网柱子”>“添补轴号”菜单，启动“添补轴号”命令，根据命令行提示选择相邻轴号，并指定新轴号的位置，再选择标注样式等，即可完成添加轴号的操作，如下图所示。添加和删除轴号选择“轴网柱子”>“删除轴号”菜单，启动“删除轴号”命令，使用窗选方式选择要删除的轴号，再选择是否重新排列轴号，即可完成删除轴号的操作，如下图所示。重排和倒排轴号重排轴号是指从选择的某个轴号位置开始，按输入的新轴号对轴网轴号重新排序，所选轴号前的轴号不受影响。此外，轴号默认为从左到右和从上到下排序，用户可通过倒排轴号更改轴号的排序方向。右键单击轴号系统，在弹出的快捷菜单中选择“重排轴号”菜单项，启动“重排轴号”命令，选择重排的第一个轴号，并输入新轴号，即可将轴号重新排序，如下图所示。重排和倒排轴号右键单击轴号系统，在弹出的快捷菜单中选择“倒排轴号”菜单项，启动“倒排轴号”命令，即可将轴号倒序排列，如下...
