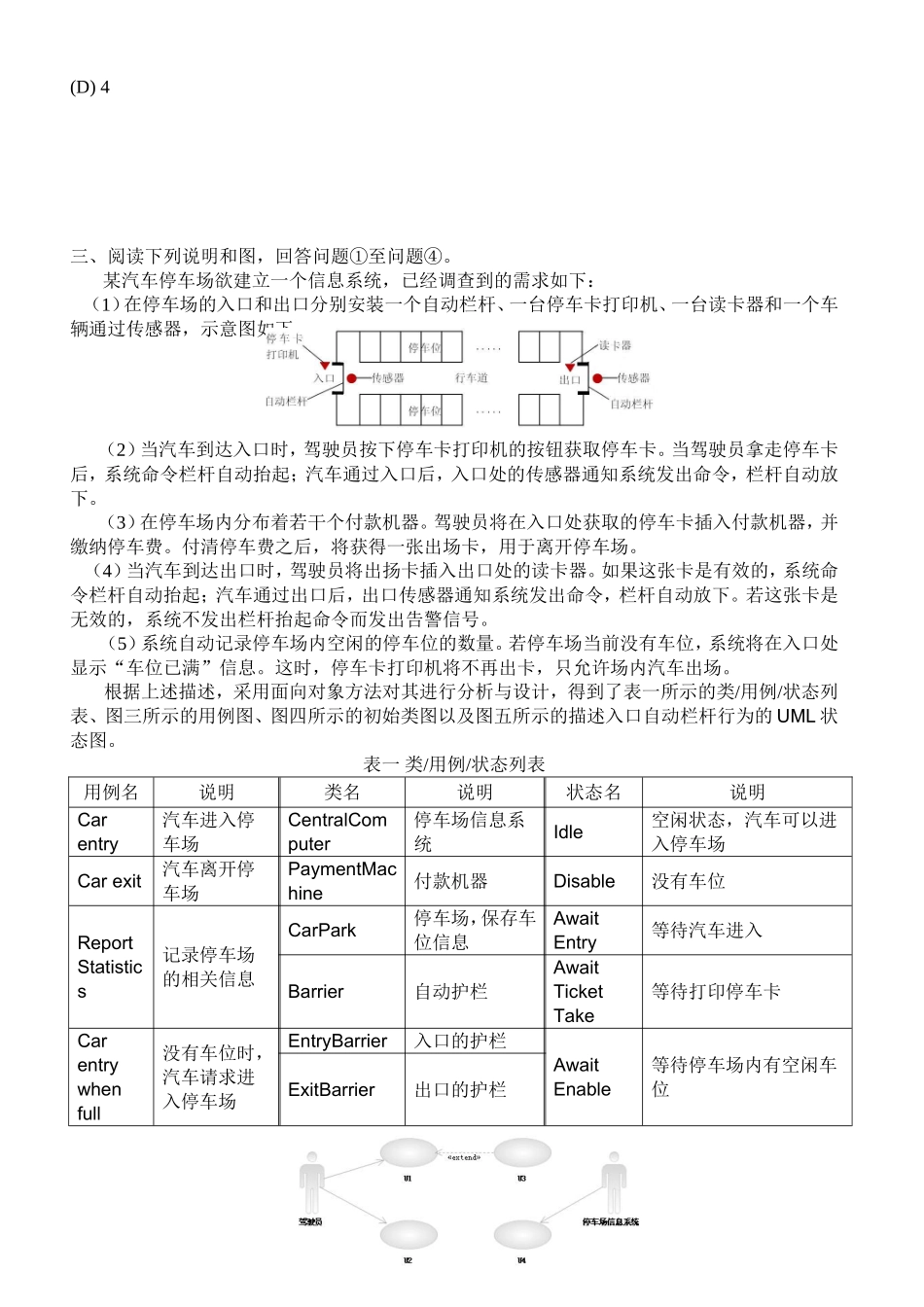

UML课程测验专业学号姓名一、选择题1、_B_用于接口、类和协作的行为建模，并强调对象行为的事件顺序；_C_用于系统的功能建模，并具强调对象间的控制流；_A_用于描述系统与外部系统及用户之间的交互。A．用例图B．状态图C．活动图D．类图2、在UML中，对象行为是通过交互来实现的，是对象间为完成某一目的而进行的一系列消息交换。消息序列可用两种图来表示，强调消息时间次序的图称之为_(4)_，该图的特点是_(5)_，强调参加交互的对象的组织图称之为_(6)_，这两种图是_(7)_。（4）A．活动图B．状态图C．顺序图D．通讯图（5）A．有生命线及控制焦点，重点在消息的时间顺序上B．有路径有顺序号，为了一个消息的时间顺序给消息加数字前缀C．是对系统、子系统或类的行为建模D．本质上是一个流程图，显示从活动到活动的信息流（6）A．活动图B．状态图C．顺序图D．通讯图（7）A．同构的，所以可以互相转换B．异构的，所以不可以互相转换C．强调对象行为的事件顺序，常用于对反应式系统建模D．专注于系统的动态视图，状态无法确定，所以不可以互相转换3、用UML建立业务模型是理解企业业务过程的第一步。业务人员扮演业务中的角色及其交互方式，例如航空公司的售票员是业务人员，电话售票员也是业务人员，他们之间的关系是_(8)_。在UML中，用_(9)，表示企业业务的工作流。这种图显示出工作流中的步骤、决策点，以及完成每一步骤的角色和对象。（8）A．关联关系B．依赖关系C．聚集关系D．概括关系（9）A．活动图B．业务图C．用例图D．交互图4、指出右图中注释所表达的含义。AAA,BBB,CCC,DDD(A)Class,Message,Iteration,Self-Call(B)Object,Message,Iteration,Self-Call(C)Object,Message,Self-Call,Iteration(D)Class,Message,Self-Call,Iteration5、如图二所示，如果member不是platinummember，在这个活动图的执行过程中，所允许的最大并发线程数是：(A)1(B)2(C)3(D)4三、阅读下列说明和图，回答问题①至问题④。某汽车停车场欲建立一个信息系统，已经调查到的需求如下：（1）在停车场的入口和出口分别安装一个自动栏杆、一台停车卡打印机、一台读卡器和一个车辆通过传感器，示意图如下：（2）当汽车到达入口时，驾驶员按下停车卡打印机的按钮获取停车卡。当驾驶员拿走停车卡后，系统命令栏杆自动抬起；汽车通过入口后，入口处的传感器通知系统发出命令，栏杆自动放下。（3）在停车场内分布着若干个付款机器。驾驶员将在入口处获取的停车卡插入付款机器，并缴纳停车费。付清停车费之后，将获得一张出场卡，用于离开停车场。（4）当汽车到达出口时，驾驶员将出扬卡插入出口处的读卡器。如果这张卡是有效的，系统命令栏杆自动抬起；汽车通过出口后，出口传感器通知系统发出命令，栏杆自动放下。若这张卡是无效的，系统不发出栏杆抬起命令而发出告警信号。（5）系统自动记录停车场内空闲的停车位的数量。若停车场当前没有车位，系统将在入口处显示“车位已满”信息。这时，停车卡打印机将不再出卡，只允许场内汽车出场。根据上述描述，采用面向对象方法对其进行分析与设计，得到了表一所示的类/用例/状态列表、图三所示的用例图、图四所示的初始类图以及图五所示的描述入口自动栏杆行为的UML状态图。表一类/用例/状态列表用例名说明类名说明状态名说明Carentry汽车进入停车场CentralComputer停车场信息系统Idle空闲状态，汽车可以进入停车场Carexit汽车离开停车场PaymentMachine付款机器Disable没有车位ReportStatistics记录停车场的相关信息CarPark停车场，保存车位信息AwaitEntry等待汽车进入Barrier自动护栏AwaitTicketTake等待打印停车卡Carentrywhenfull没有车位时，汽车请求进入停车场EntryBarrier入口的护栏AwaitEnable等待停车场内有空闲车位ExitBarrier出口的护栏2图三用例图图四初始类图图五入口护栏的状态图①根据说明中的描述，使用表一给出的用例名称，给出图三中U1、U2和U3所对应的用例。U1：Carentry；U2：Carexit；U3：Carentrywhenfull；②根据说明中的描述，使用表一给出的类的名称，给出图四中A~D所对应的类。A：CarPark；B：Barrier；C：EntryBarrier；D：ExitBarrier；③根...
