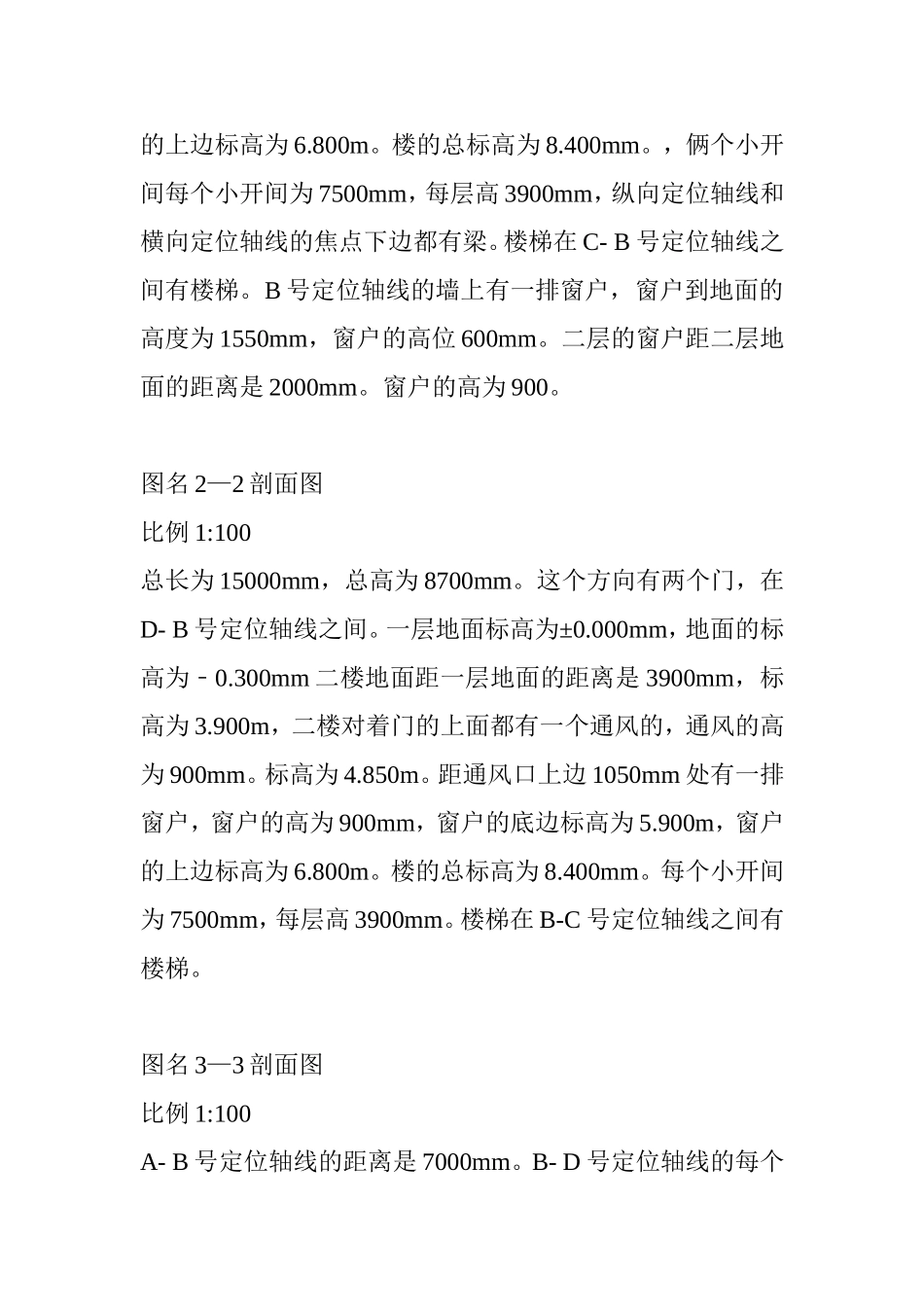

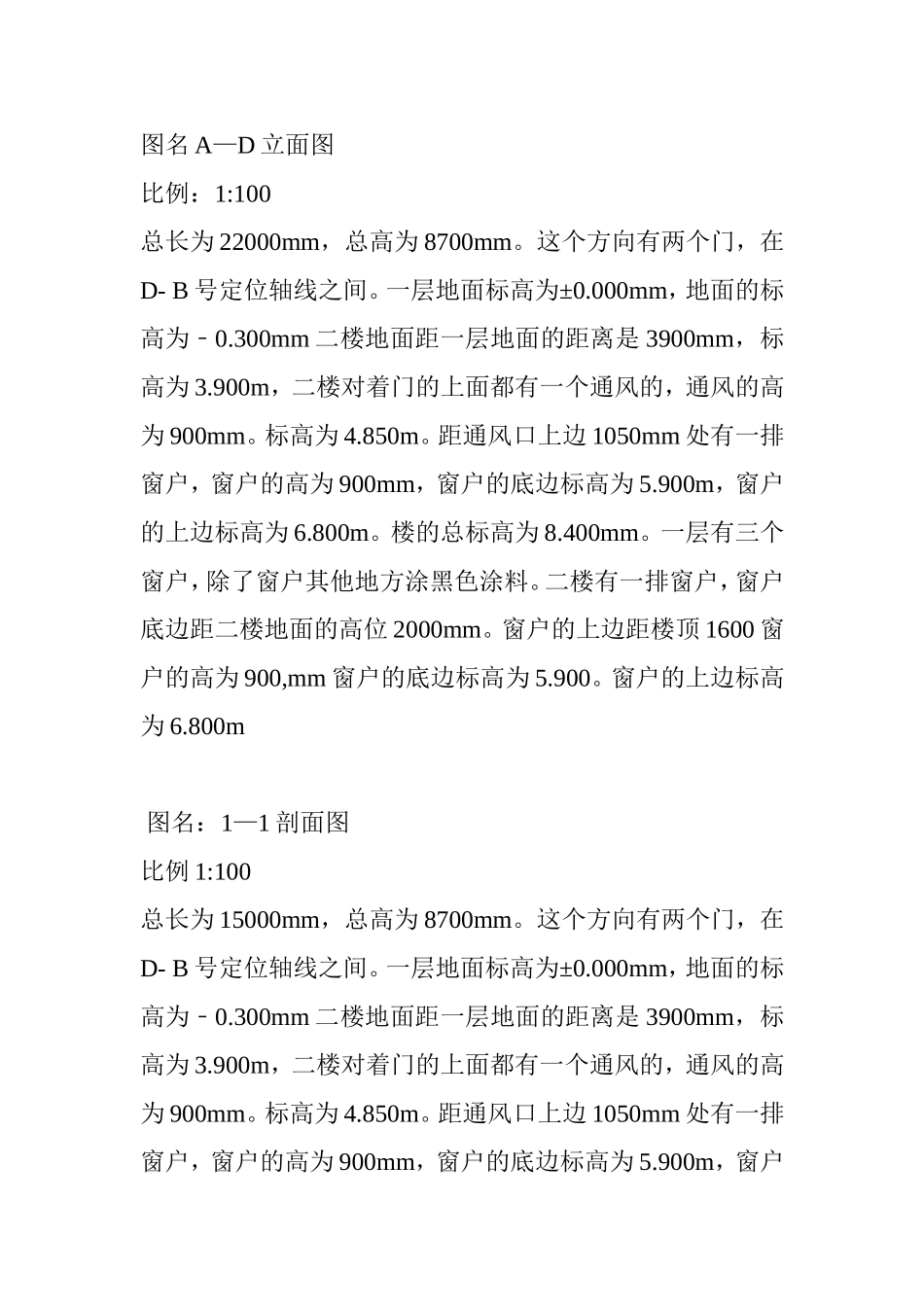

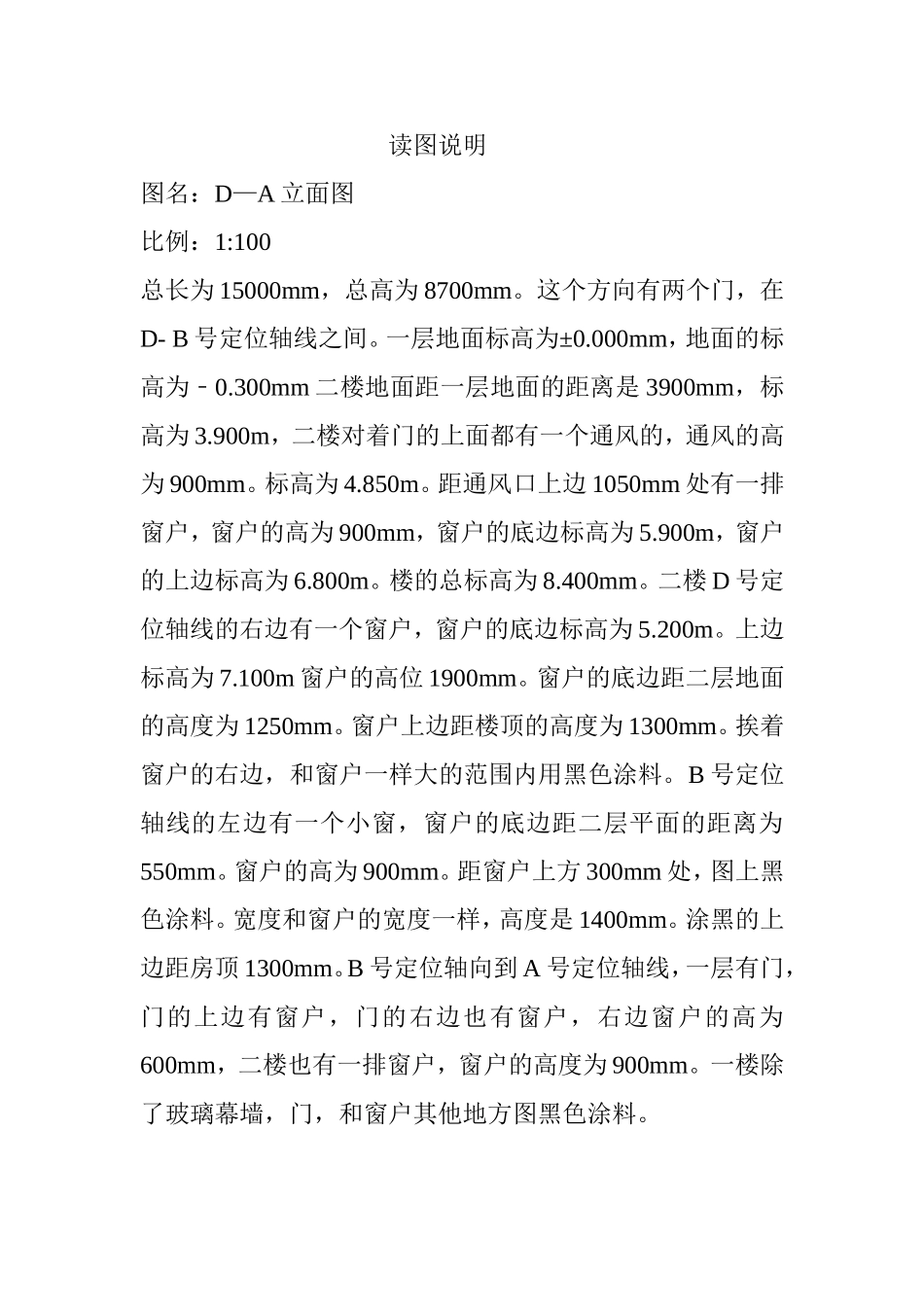

读图说明图名:D—A立面图比例:1:100总长为15000mm,总高为8700mm。这个方向有两个门,在D-B号定位轴线之间。一层地面标高为±0.000mm,地面的标高为﹣0.300mm二楼地面距一层地面的距离是3900mm,标高为3.900m,二楼对着门的上面都有一个通风的,通风的高为900mm。标高为4.850m。距通风口上边1050mm处有一排窗户,窗户的高为900mm,窗户的底边标高为5.900m,窗户的上边标高为6.800m。楼的总标高为8.400mm。二楼D号定位轴线的右边有一个窗户,窗户的底边标高为5.200m。上边标高为7.100m窗户的高位1900mm。窗户的底边距二层地面的高度为1250mm。窗户上边距楼顶的高度为1300mm。挨着窗户的右边,和窗户一样大的范围内用黑色涂料。B号定位轴线的左边有一个小窗,窗户的底边距二层平面的距离为550mm。窗户的高为900mm。距窗户上方300mm处,图上黑色涂料。宽度和窗户的宽度一样,高度是1400mm。涂黑的上边距房顶1300mm。B号定位轴向到A号定位轴线,一层有门,门的上边有窗户,门的右边也有窗户,右边窗户的高为600mm,二楼也有一排窗户,窗户的高度为900mm。一楼除了玻璃幕墙,门,和窗户其他地方图黑色涂料。图名A—D立面图比例:1:100总长为22000mm,总高为8700mm。这个方向有两个门,在D-B号定位轴线之间。一层地面标高为±0.000mm,地面的标高为﹣0.300mm二楼地面距一层地面的距离是3900mm,标高为3.900m,二楼对着门的上面都有一个通风的,通风的高为900mm。标高为4.850m。距通风口上边1050mm处有一排窗户,窗户的高为900mm,窗户的底边标高为5.900m,窗户的上边标高为6.800m。楼的总标高为8.400mm。一层有三个窗户,除了窗户其他地方涂黑色涂料。二楼有一排窗户,窗户底边距二楼地面的高位2000mm。窗户的上边距楼顶1600窗户的高为900,mm窗户的底边标高为5.900。窗户的上边标高为6.800m图名:1—1剖面图比例1:100总长为15000mm,总高为8700mm。这个方向有两个门,在D-B号定位轴线之间。一层地面标高为±0.000mm,地面的标高为﹣0.300mm二楼地面距一层地面的距离是3900mm,标高为3.900m,二楼对着门的上面都有一个通风的,通风的高为900mm。标高为4.850m。距通风口上边1050mm处有一排窗户,窗户的高为900mm,窗户的底边标高为5.900m,窗户的上边标高为6.800m。楼的总标高为8.400mm。,俩个小开间每个小开间为7500mm,每层高3900mm,纵向定位轴线和横向定位轴线的焦点下边都有梁。楼梯在C-B号定位轴线之间有楼梯。B号定位轴线的墙上有一排窗户,窗户到地面的高度为1550mm,窗户的高位600mm。二层的窗户距二层地面的距离是2000mm。窗户的高为900。图名2—2剖面图比例1:100总长为15000mm,总高为8700mm。这个方向有两个门,在D-B号定位轴线之间。一层地面标高为±0.000mm,地面的标高为﹣0.300mm二楼地面距一层地面的距离是3900mm,标高为3.900m,二楼对着门的上面都有一个通风的,通风的高为900mm。标高为4.850m。距通风口上边1050mm处有一排窗户,窗户的高为900mm,窗户的底边标高为5.900m,窗户的上边标高为6.800m。楼的总标高为8.400mm。每个小开间为7500mm,每层高3900mm。楼梯在B-C号定位轴线之间有楼梯。图名3—3剖面图比例1:100A-B号定位轴线的距离是7000mm。B-D号定位轴线的每个开间为7500mm。纵向定位轴线和横向定位轴线的焦点下都有一个梁,B-C号定位轴线之间有楼梯。二层的窗户距二层地面的距离是2000mm。窗户的高为900。左边的外墙一层整个是一个窗户,距二层地面高900mm,距屋顶高700mm处,还是一块窗户,窗户的高为2300mm。B-C号定位轴线之间有楼梯
