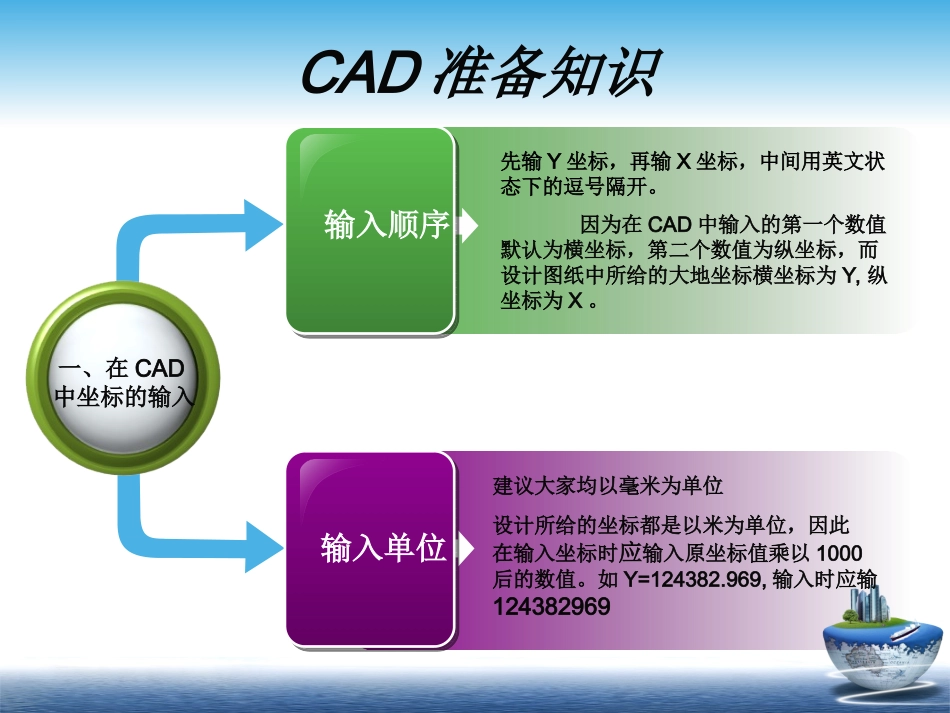

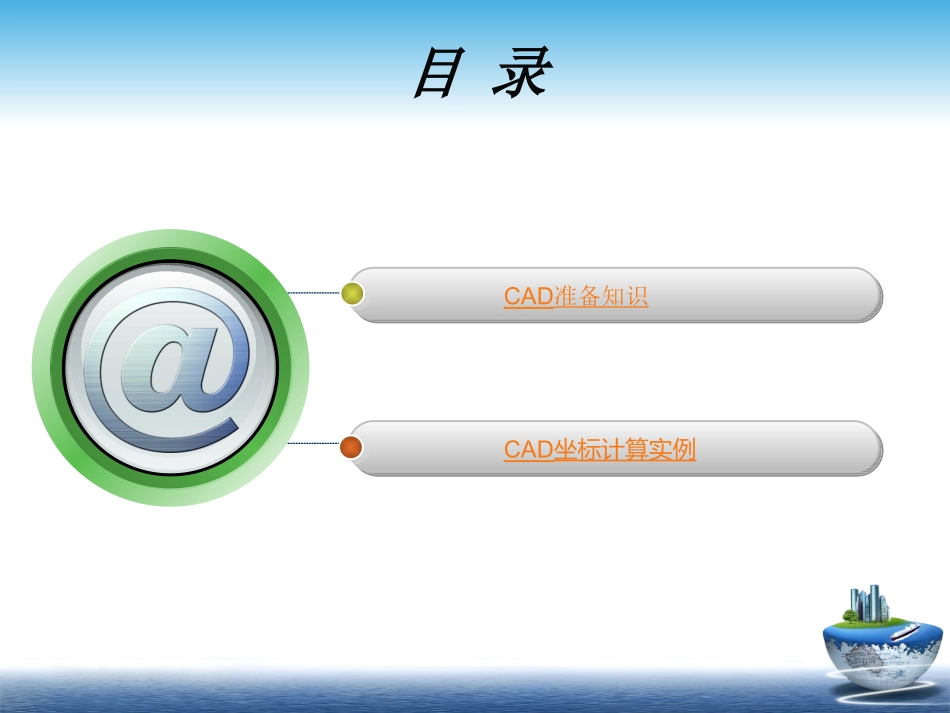

www.themegallery.comLOGO技术员培训之二CAD坐标计算目录CAD准备知识CAD坐标计算实例CAD准备知识先输Y坐标，再输X坐标，中间用英文状态下的逗号隔开。建议大家均以毫米为单位一、在CAD中坐标的输入输入顺序输入单位因为在CAD中输入的第一个数值默认为横坐标，第二个数值为纵坐标，而设计图纸中所给的大地坐标横坐标为Y,纵坐标为X。设计所给的坐标都是以米为单位，因此在输入坐标时应输入原坐标值乘以1000后的数值。如Y=124382.969,输入时应输124382969CAD准备知识二、CAD中copy与offset的区别copy(复制命令）offset（偏移命令）copy命令偏移的方向是沿鼠标十字光标的方向偏移offset（偏移）命令偏移的方向是垂直于所选直线的方向copy与offset命令的演示结论当通过已知外墙点坐标画轴线坐标时，应用offset命令。线性标注：精度取0.000（操作：点击“格式”-“标注样式”-“修改”-“主单位”）角度标注：精度取最大值，即0.00000000（操作：点击“格式”-“标注样式”-“修改”-“主单位”）比例因子：取0.001（操作：点击“格式”-“标注样式”-“修改”-“主单位”）起点偏移量：取0（操作：点击“格式”-“标注样式”-“修改”-“直线和箭头”）使用全局比例：可先取1，若字太小可再调整（操作：点击“格式”-“标注样式”-“修改”-“调整”）三、CAD中标注的设置CAD准备知识标注设置的演示CAD坐标计算一、实例概况已知某工程的3个外墙坐标，1轴与X轴坐标（X=288585.918,Y=123926.461)，外墙距1轴0.91m，距X轴1.16m，1轴与A轴坐标（X=288382.904,Y=123840.868)，外墙距1轴0.91m，距A轴1.16m，48轴与X轴坐标（X=288393.071，Y=124382.969)，外墙距48轴0.61m，距X轴0.81m，具体详见下图外墙坐标示意图CAD坐标计算二、用CAD工具求各轴线坐标1、设置标注：具体步骤可参考“标注设置的演示”动画2、输坐标：输入line(直线）命令，输入1轴与X轴及1轴与A轴外墙坐标3、定轴线，找交点：输入offset（偏移）命令，画出1轴轴线，然后任意画出一条垂直于1轴的直线，并输入move（平移）命令，平移到1轴与A轴外墙点上，再输入offset（偏移）命令，画出A轴轴线，确定1轴与A轴的交点a。4、求角度：过a点画一条竖向直线，标注出此竖向直线与1轴夹角的角度β5、转角度：输入rotate（旋转）命令，选择要旋转的桩位图（或自己画的轴线图，指定基点（可以是任意一点），输入角度-β（CAD中，以顺时针方向旋转的角度为负）CAD坐标计算二、用CAD工具求各轴线坐标6、平移桩位图：通过move（平移）命令，将桩位图平移到a点。7、坐标复核：通过offset命令确定48轴与X轴的外墙点b，输入dimordinate（坐标标注）命令，标注b点坐标，检验此坐标是否与已知外墙点坐标一致，误差在3mm以内即可。坐标计算的演示www.themegallery.comLOGO学无止境
