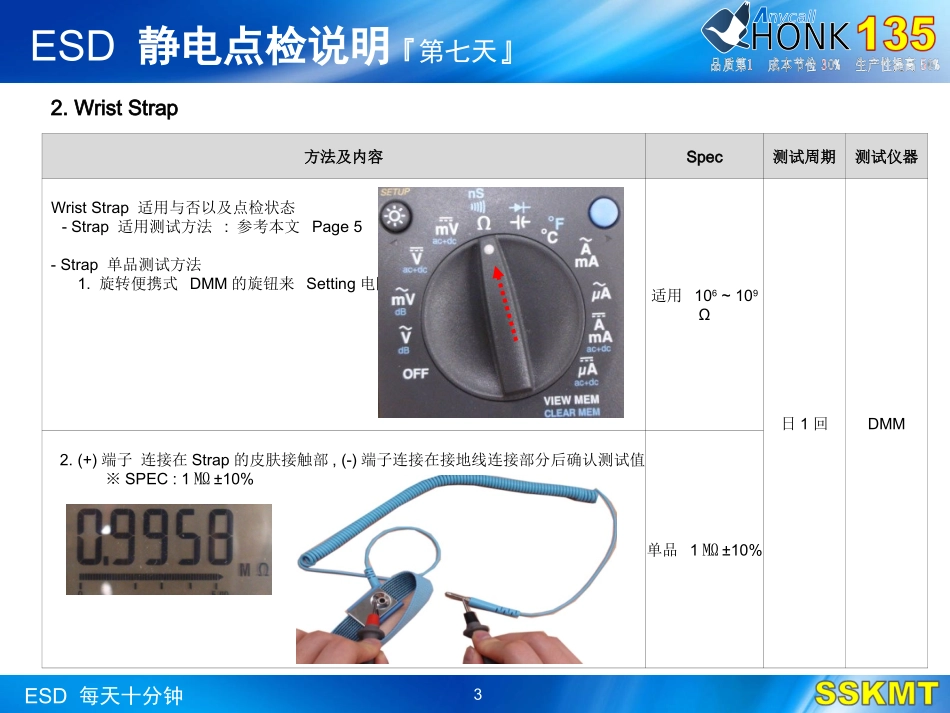

ESD每天十分钟ESD点检方法ESD每天十分钟2ESD静电点检说明『第七天』方法及内容Spec测试周期测试仪器标准环境条件(确认温度，湿度)-确认温/湿度器后每天记录在点检Sheet上.(记录温/湿度以及制作图表)※温/湿度有异常时，运转冷温风器以及加湿器来调整温/湿度后再进行点检温度18~28℃湿度40~60%日1回温/湿度器1.温/湿度ESD每天十分钟32.WristStrap方法及内容Spec测试周期测试仪器WristStrap适用与否以及点检状态-Strap适用测试方法:参考本文Page5-Strap单品测试方法1.旋转便携式DMM的旋钮来Setting电阻(Ω)适用106~109Ω日1回DMM2.(+)端子连接在Strap的皮肤接触部,(-)端子连接在接地线连接部分后确认测试值※SPEC:1㏁±10%单品1㏁±10%ESD静电点检说明『第七天』ESD每天十分钟43.静电鞋/作业者方法及内容Spec测试周期测试仪器静电鞋，静电服使用情况(但外访客必须使用静电鞋或鞋套）-静电鞋测试方法106~109Ω周1回静电鞋测试仪器作业者，长头发是否能触碰到静电敏感部品或者PBA?(头发必须扎好)-头发会产生静电所以禁止头发触碰到PBA或电器物比肩高月1回肉眼检查图1图2图31.开测试机的电源,然后踩上脚盘.2.在测定的GND里连接接地线,STRAP选择后手接触到接触部位.3.确认测试机的指针.GOOD(绿色领域):良品,BAD(红色领域):不良ESD静电点检说明『第七天』ESD每天十分钟5方法及内容Spec测试周期测试仪器移动拖车/作业台，确认电器物移动拖车及作业台的接地状态(确认是否有与地面接触的导电性铜板或铁链）-确认静电MAT是否链接含有1MΩ的GNDwire确认GND月1回DMM及肉眼检查Tray/Box确认静电TRAY,PBA保管BOX,搬运箱子的静电状态(确认表面电阻):104~109Ω装对静电敏感部品的托盘状态确认(IC及小型SMD部品):106~109Ω-表面电阻测试方法:表面电阻测试仪放置在静电托盘或PBA保管BOX箱的背面后按压测试按钮确认电阻值104~109Ω月1回表面电阻测试仪4.移动拖车/作业台/Tray/BoxESD静电点检说明『第八天』ESD每天十分钟6方法及内容Spec测试周期测试仪器静电MAT，确认静电MAT维护状态(必要周期性清洗)-表面电阻测试方法:表面电阻测试仪放置在静电MAT上面后按压测试按钮确认电阻值绿色面是静电分散层材质，黑色面是导电层材质-静电MAT是必须3M间隔链接GND,确认Short/Open状态是否良好静电分散层:106~109Ω导电层:103~105Ω月1回表面电阻测试仪静电地面，确认静电地面维护状态(静电地面清洗时使用静电腊)-表面电阻测试方法:表面电阻测试仪放置在静电地面上后按压测试按钮确认电阻值※使用非静电腊来清扫，地面污染时表面电阻会超过Spec值109Ω以下月1回表面电阻测试仪5.静电MAT/静电地面[静电分散层(上面)][导电层(底面）]ESD静电点检说明『第八天』ESD每天十分钟7方法及内容Spec测试周期测试仪器确认1种接地断线及1,3种接地short状态(作业台，维修台等不使用AC电源运转的所有设备装置）※在制造现场必须区分1.，3种接地线来使用-确认1种接地电阻(10Ω以下):工务确认点检结果.(工务点检周期:年2回)-确认接地线断线状态(肉眼检查)，确认1种接地线和作业台,WristStrap连接状态:旋转便携式DMM的旋钮SETTING到电阻(Ω)后，(+)端连接1种接地，(-)端子连接作业台，维修台，STRAP部位后确认测试值(10Ω以下)10Ω以下月1回DMM及肉眼检查-确认1,3种接地线的Short状态：旋转便携式DMM的旋钮SETTING到电阻(Ω)后,(+)端子连接在1种接地上,(-)端子连接在3种阶地上后确认是否有Short.(1MΩ以上)1MΩ以上月1回DMM及肉眼检查6.1种接地(静电用)静电MAT静电GROUNDWristStrap资材保管架1㏁1㏁1㏁ESD静电点检说明『第八天』ESD每天十分钟8方法及内容Spec测试周期测试仪器确认3种接地断线及设备，治工具连接状态(烙铁,电动DRIVER,CONVEYOR等使用AC电源运转的所有设备）-确认3种接地电阻(100Ω以下):确认工务的点检结果.(工务点检周期：1年2次）-确认接地线断线状态(肉眼检查)-确认接地线和设备及治工具连接状态:旋转便携式DMM的旋钮SETTING到电阻(Ω)后,(+)端子接触在设备外箱,(-)把端子连接在3种接地线后确认测试值.(10Ω以下)10Ω以下(接地电阻为100Ω以下)月1回DMM及肉眼检查-确定设备及测试仪器是否产生漏电电压:旋转便携式...
