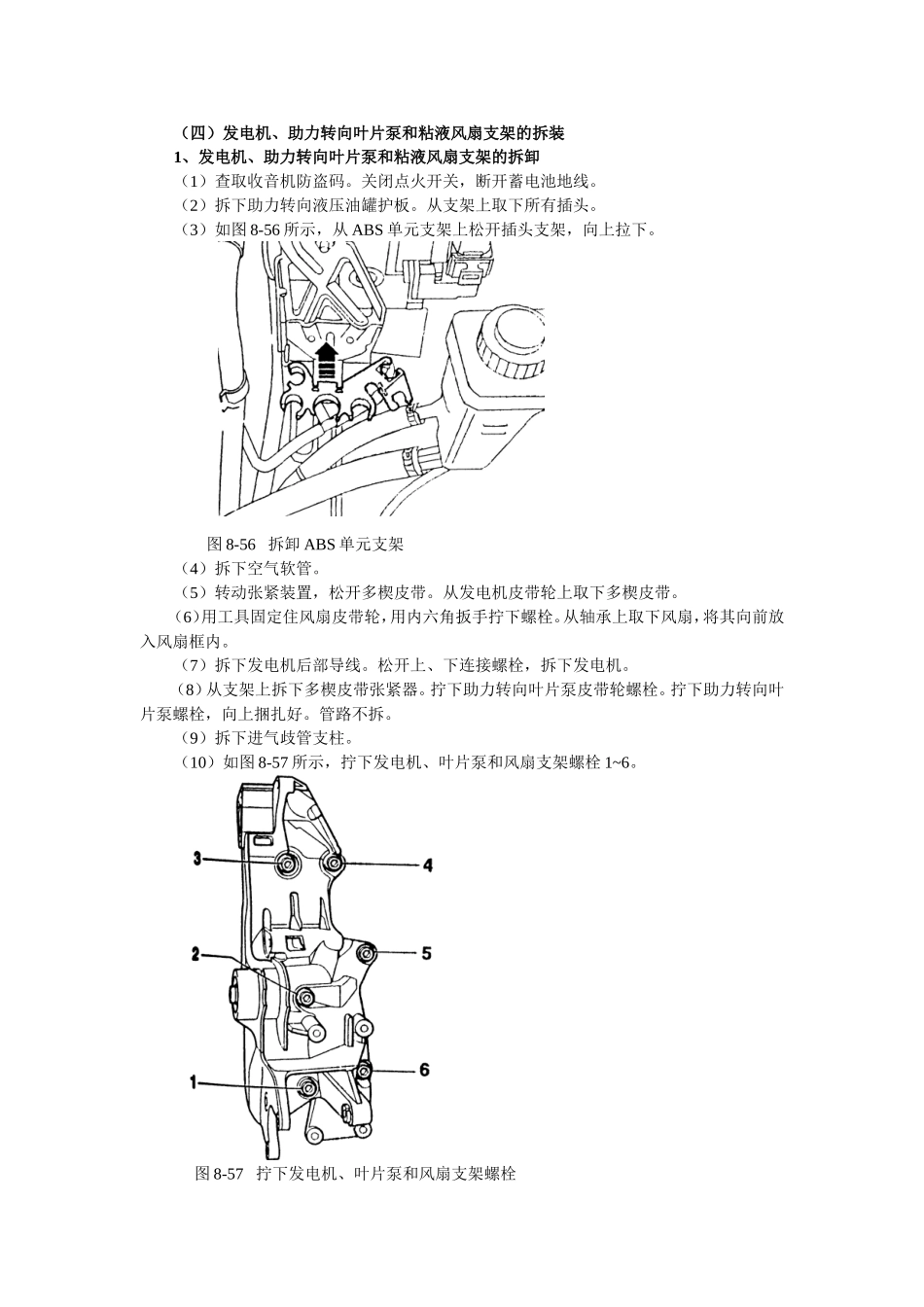

（四）发电机、助力转向叶片泵和粘液风扇支架的拆装1、发电机、助力转向叶片泵和粘液风扇支架的拆卸（1）查取收音机防盗码。关闭点火开关，断开蓄电池地线。（2）拆下助力转向液压油罐护板。从支架上取下所有插头。（3）如图8-56所示，从ABS单元支架上松开插头支架，向上拉下。图8-56拆卸ABS单元支架（4）拆下空气软管。（5）转动张紧装置，松开多楔皮带。从发电机皮带轮上取下多楔皮带。（6）用工具固定住风扇皮带轮，用内六角扳手拧下螺栓。从轴承上取下风扇，将其向前放入风扇框内。（7）拆下发电机后部导线。松开上、下连接螺栓，拆下发电机。（8）从支架上拆下多楔皮带张紧器。拧下助力转向叶片泵皮带轮螺栓。拧下助力转向叶片泵螺栓，向上捆扎好。管路不拆。（9）拆下进气歧管支柱。（10）如图8-57所示，拧下发电机、叶片泵和风扇支架螺栓1~6。图8-57拧下发电机、叶片泵和风扇支架螺栓1~6-支架螺栓2、发电机、助力转向叶片泵和粘液风扇支架的安装发电机、助力转向叶片泵和粘液风扇支架的安装按与拆卸相反顺序进行，但应注意下述几点：（1）将发电机、叶片泵和粘液风扇支架装到缸体上，交叉拧紧螺栓，螺栓1、2的规格为M10×85；螺栓3～6的规格为M10×45。（2）为便于安装发电机，可向后敲打下部固定螺栓的衬套。（3）有关的拧紧力矩见表8-3。二、齿形皮带机构的维修齿形皮带机构的分解见图8-58所示。图8-58齿形皮带机构分解图1-齿形皮带下护罩2-螺栓（10N·m）3-齿形皮带中护罩4-齿形皮带上护罩5-齿形皮带6-导向轮7-螺栓（25N·m）8-螺栓（65N·m）9-排气凸轮轴齿形皮带轮10-张紧轮11-垫圈12-齿形皮带张紧器13-O型环14-水泵15-螺栓（15N·m）16-曲轴齿形皮带轮17-螺栓（90N·m+90°）18-螺栓（10N·m）19-螺栓（25N·m）凸轮轴皮带轮安装位置如图8-59所示，箭头所示的窄边朝外，从前面应能看见1缸上止点标记。图8-59凸轮轴皮带轮安装位置如图8-60所示，拆装曲轴齿形皮带轮时，应用3415来松开和拧紧中央螺栓。图8-60拆装曲轴齿形皮带轮1、齿形皮带的拆卸（1）拆下发动机盖罩，拆下多楔皮带及其张紧器。（2）用工具固定粘液风扇皮带轮，用内六角扳手拧下螺栓，从轴承上取下粘液风扇，拆下齿形皮带上护罩。（3）标出齿轮皮带旋转方向。用曲轴齿形皮带轮中央螺栓按发动机旋转方向将曲轴置于1缸上止点标记，如图8-61箭头所示。图8-611缸上止点标记（4）如图8-62所示，拧下减震器螺栓。图8-62拧下减震器螺栓（5）如图8-63所示，拧下齿形皮带下、中护罩螺栓（箭头）。图8-63拧下齿形皮带下、中护罩螺栓（6）如图8-64所示，将M5×45的螺纹杆拧入齿形皮带张紧器。用大垫片将六角螺母拧到螺纹杆上。压紧张紧器的压力活塞，直到可用T40011固定活塞。拆下齿形皮带。图8-64拆卸齿形皮带1-螺纹杆2-大垫片3-六角螺母2、齿形皮带的安装（调整配气相位）即使维修时，仅从凸轮轴皮带轮上脱开齿形皮带，必须按下述调整齿形皮带。转动凸轮轴时，任何一缸中曲轴都不应在上止点。否则会损坏气门/活塞顶。（1）将凸轮轴皮带轮上标记与气缸盖罩上标记对齐（见图8-61）。将齿形皮带装到曲轴皮带轮上（注意旋转方向）。（2）装上齿形皮带下护罩，用一螺栓固定减震器/皮带轮（注意定位）。（3）将曲轴置于1缸上止点。（4）装上齿形皮带，顺序按水泵、张紧轮和凸轮轴皮带轮。（5）拉出T40011以松开齿形皮带张紧器活塞，拧下螺纹杆。（6）用曲轴齿形皮带轮中央螺栓将曲轴沿发动机旋转方向转两圈，检查一下凸轮轴和曲轴标记是否与参考点对齐。（7）安装减震器/皮带轮。安装齿形皮带中、上护罩。安装多楔皮带和多楔皮带张紧器，安装粘液风扇和锁支架。（8）有关的拧紧力矩见表8-3。三、密封法兰和飞轮/传动盘的维修密封法兰和飞轮/传动盘见图8-65所示。图8-65密封法兰和飞轮/传动盘分解图1-前部密封法兰2-螺栓（15N·m）3-密封圈4-油底壳5-螺栓（15N·m）6-缸体7-双质量飞轮或传动盘8-双质量飞轮或传动盘紧固螺栓（双质量飞轮拧紧力矩：60N·m+180°；传动盘拧紧力矩（指自动变速器的车）：60N·m+90°）9-中间板10螺栓（15N·m）11-带密封圈的后密封法兰（一）皮带轮端曲轴油封的更换1、皮带轮端曲轴油封的拆...
