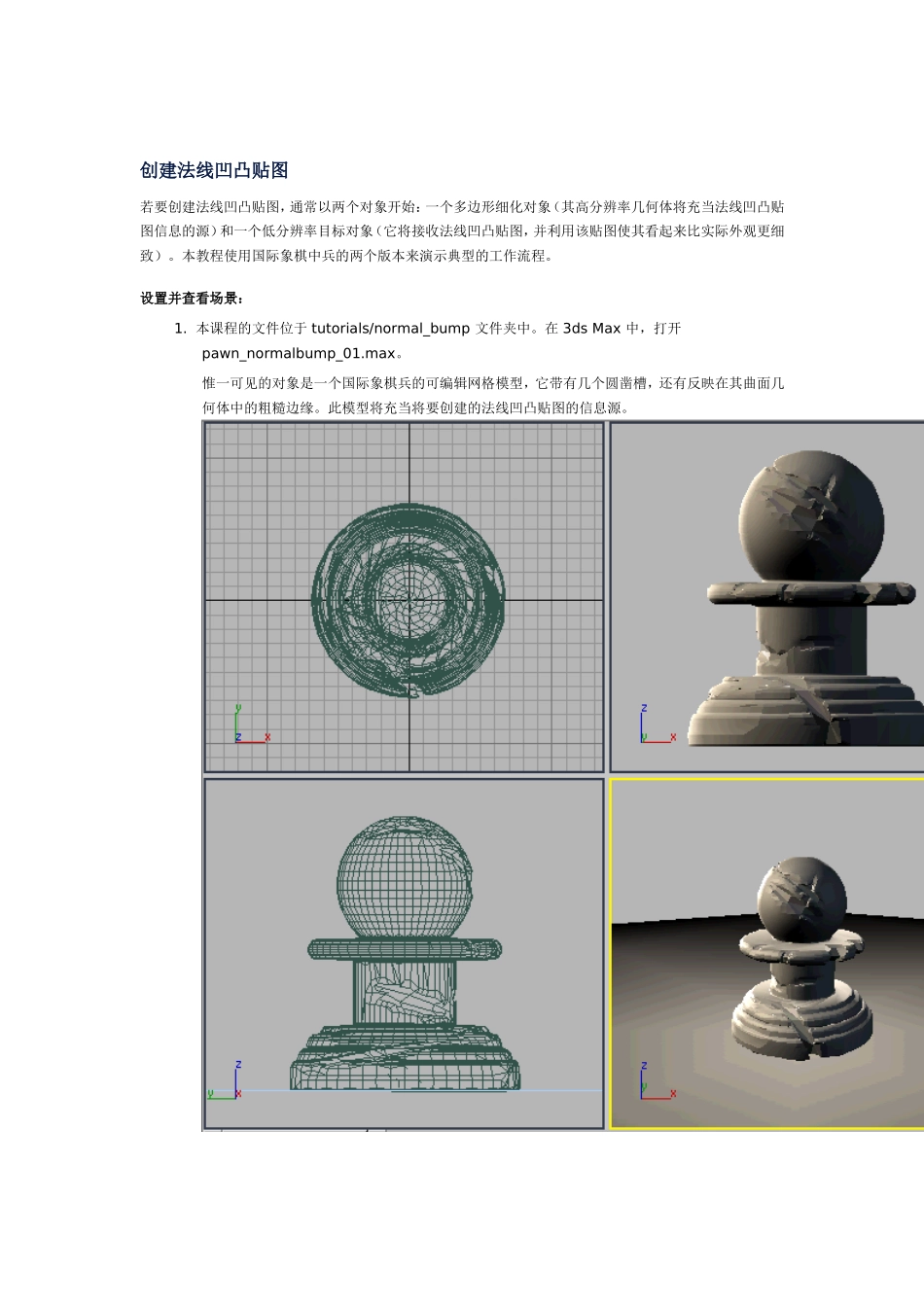

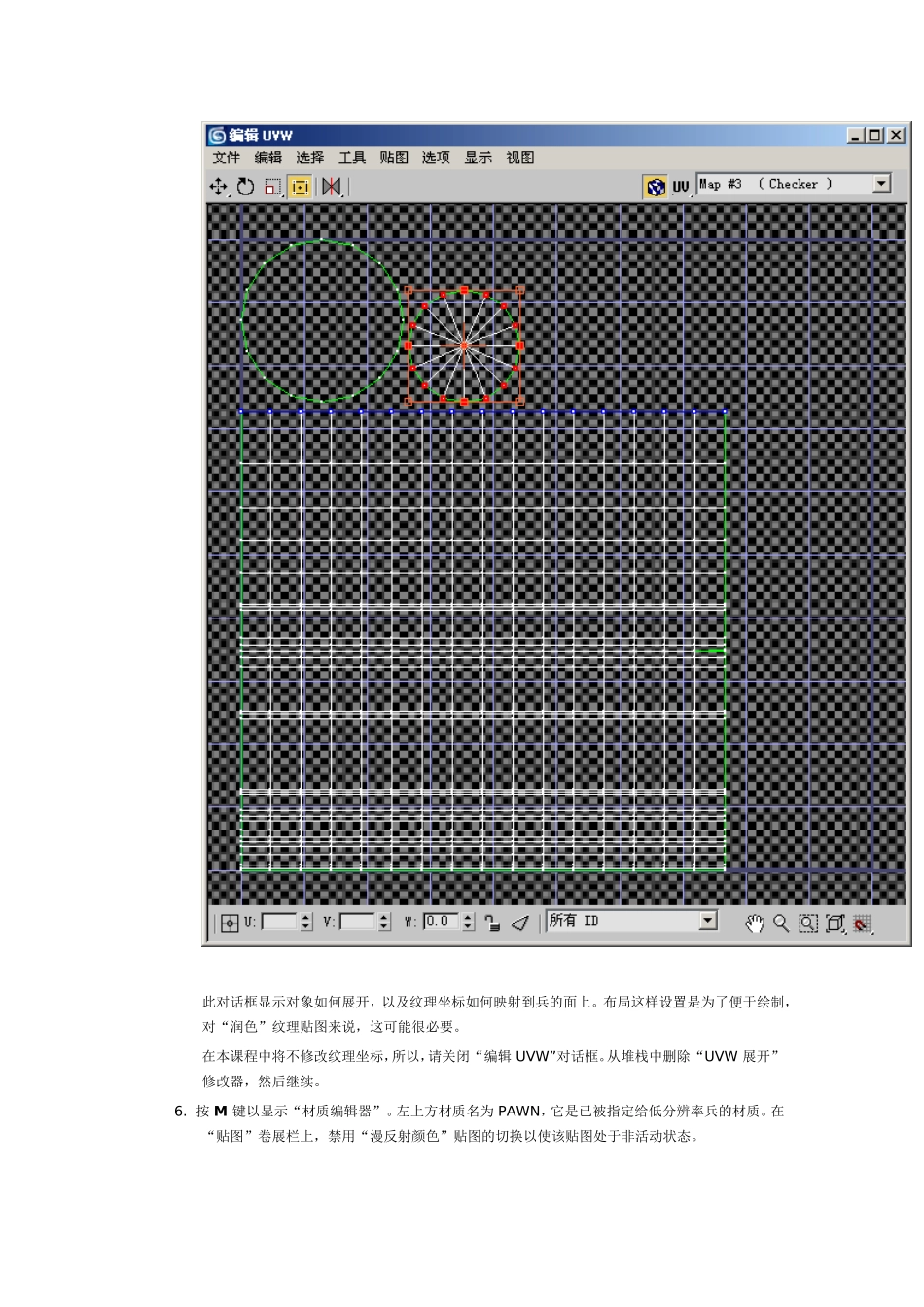

创建法线凹凸贴图若要创建法线凹凸贴图，通常以两个对象开始：一个多边形细化对象（其高分辨率几何体将充当法线凹凸贴图信息的源）和一个低分辨率目标对象（它将接收法线凹凸贴图，并利用该贴图使其看起来比实际外观更细致）。本教程使用国际象棋中兵的两个版本来演示典型的工作流程。设置并查看场景：1.本课程的文件位于tutorials/normal_bump文件夹中。在3dsMax中，打开pawn_normalbump_01.max。惟一可见的对象是一个国际象棋兵的可编辑网格模型，它带有几个圆凿槽，还有反映在其曲面几何体中的粗糙边缘。此模型将充当将要创建的法线凹凸贴图的信息源。2.在任意视口中选择兵，然后右键单击它以显示四元菜单。在“显示”区域中，选择“隐藏当前选择”以将兵隐藏。3.在活动视口中再次右键单击，然后在四元菜单中选择“按名称取消隐藏”以显示“取消隐藏对象”对话框。在列表中单击Pawn-LowRes以将其高亮显示，然后单击“取消隐藏”以在视口中显示对象。这就是要应用法线凹凸贴图的低分辨率目标对象。它的曲面是平滑的，而且它已经应用了棋盘格纹理贴图。棋盘格贴图在设置曲面纹理贴图时用作可视化参考。让我们看一下这是如何完成的。4.选择Pawn-LowRes。在主菜单上，选择“修改器”>“UV坐标”>“展开UVW”。5.在“修改器”面板>“参数”卷展栏上单击“编辑”按钮。将显示“编辑UVW”对话框。此对话框显示对象如何展开，以及纹理坐标如何映射到兵的面上。布局这样设置是为了便于绘制，对“润色”纹理贴图来说，这可能很必要。在本课程中将不修改纹理坐标，所以，请关闭“编辑UVW”对话框。从堆栈中删除“UVW展开”修改器，然后继续。6.按M键以显示“材质编辑器”。左上方材质名为PAWN，它是已被指定给低分辨率兵的材质。在“贴图”卷展栏上，禁用“漫反射颜色”贴图的切换以使该贴图处于非活动状态。在“Camera01”视口中，兵失去了其棋盘格纹理。既然您熟悉了场景的设置，那么就可以开始创建新的法线凹凸贴图的过程了。7.关闭“材质编辑器”，然后继续。设置“渲染到纹理(RTT)”：若要生成法线凹凸贴图，您将使用“渲染到纹理”工具。1.继续使用您一直使用的场景，或打开pawn_normalbump_02.max。2.在活动视口中右键单击，然后从四元菜单中选择“全部取消隐藏”以取消隐藏高分辨率的兵Pawn_SCAR。若要更好地看到这两个兵对象的边，请右键单击“Camera01”视口标签，然后启用“边面”。这两个兵大小相同，并且精确对齐。3.对于以下几个步骤，您将在“前”视口中执行。最大化“前”视口，然后按H键以显示“选择对象”对话框。双击“Pawn_LowRES”以将其选中，并关闭“选择对象”对话框。4.在主菜单中，选择“渲染”>“渲染到纹理”以显示“渲染到纹理”对话框。提示：“渲染到纹理”对话框的默认快捷键是0键。在“烘焙对象”卷展栏下，有一个用于选定的Pawn_LowRES对象的条目。5.在“投射贴图”组中，选中“启用”，然后禁用“子对象级别”。6.单击“拾取”按钮以显示“添加目标”对话框。单击Pawn_SCAR以将其高亮显示，然后单击“添加”按钮以关闭该对话框。“投射贴图”组中的下拉列表由“(无投影修改器)”变为“投影”。一个新的“投影”修改器被放置在Pawn_LowRES的修改器堆栈中，在视口中高分辨率兵对象周围出现一个粗略的线框框架。7.单击“选项”按钮以显示“投影选项”对话框。8.在“投影选项”对话框中，确保在“分解点击”组中选中“光线缺少检查”，并且“正常贴图空间”设置为“世界”。注意，“光线缺少颜色”默认设置为鲜红色。对于在创建法线凹凸贴图时可能遇到的常见问题，稍后会将此颜色用作可视提示。提示：若要获得“投影选项”对话框中控件的详细说明，请参见3dsMax8用户参考中的“渲染到纹理：投影选项”对话框主题。9.关闭“投影选项”对话框。10.在“渲染到纹理”对话框>“烘焙对象”卷展栏>“贴图坐标”组中，选择“使用现有通道”。您在此指定要使用先前在本课程中查看的预指定纹理贴图坐标，而不是让3dsMax在运行中创建新的纹理贴图坐标。11.在“渲染到纹理”对话框>“输出”卷展栏中，单击“添加”按钮。将显示“添加纹理元素”对话框。12.在“添加纹理...
