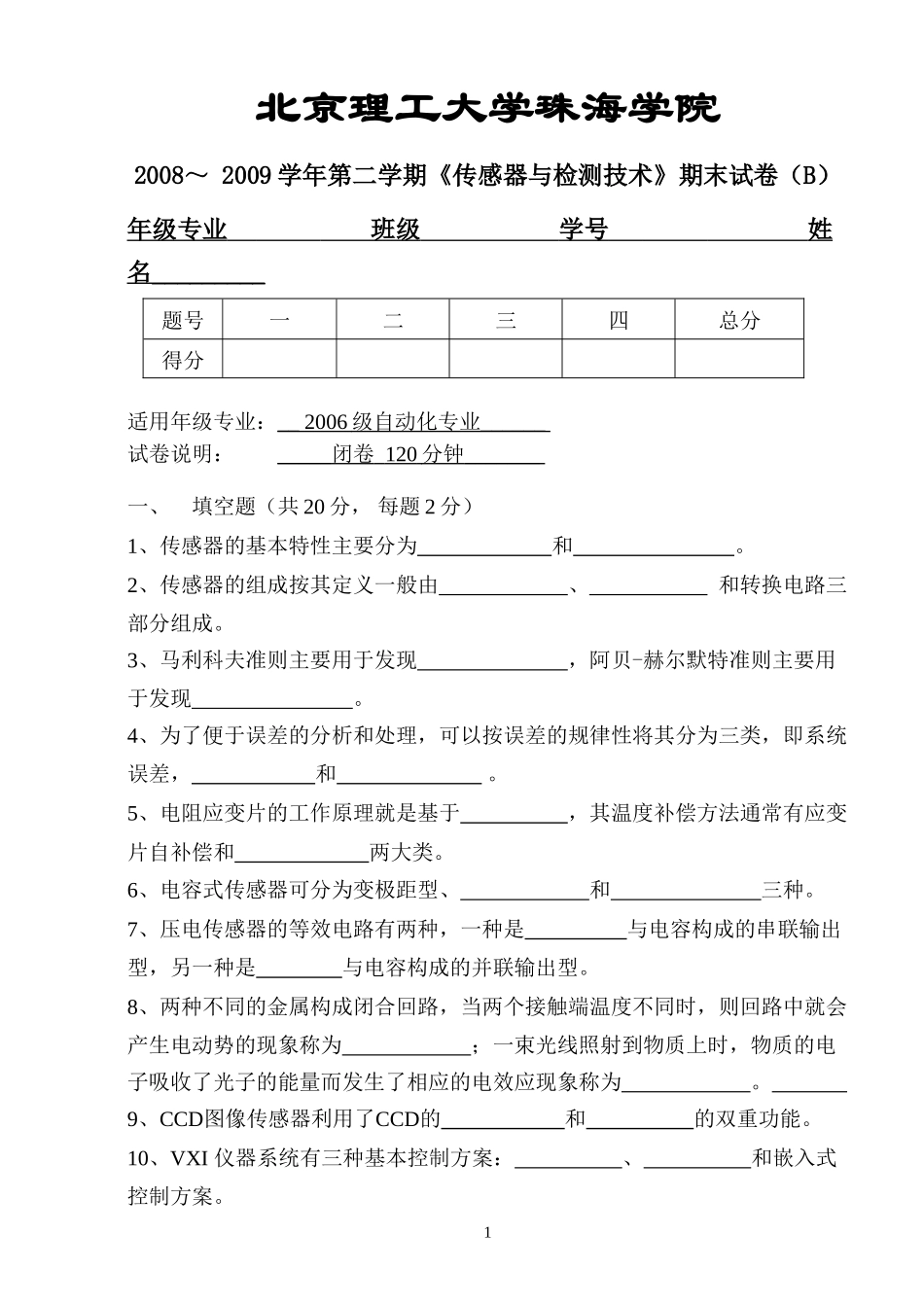

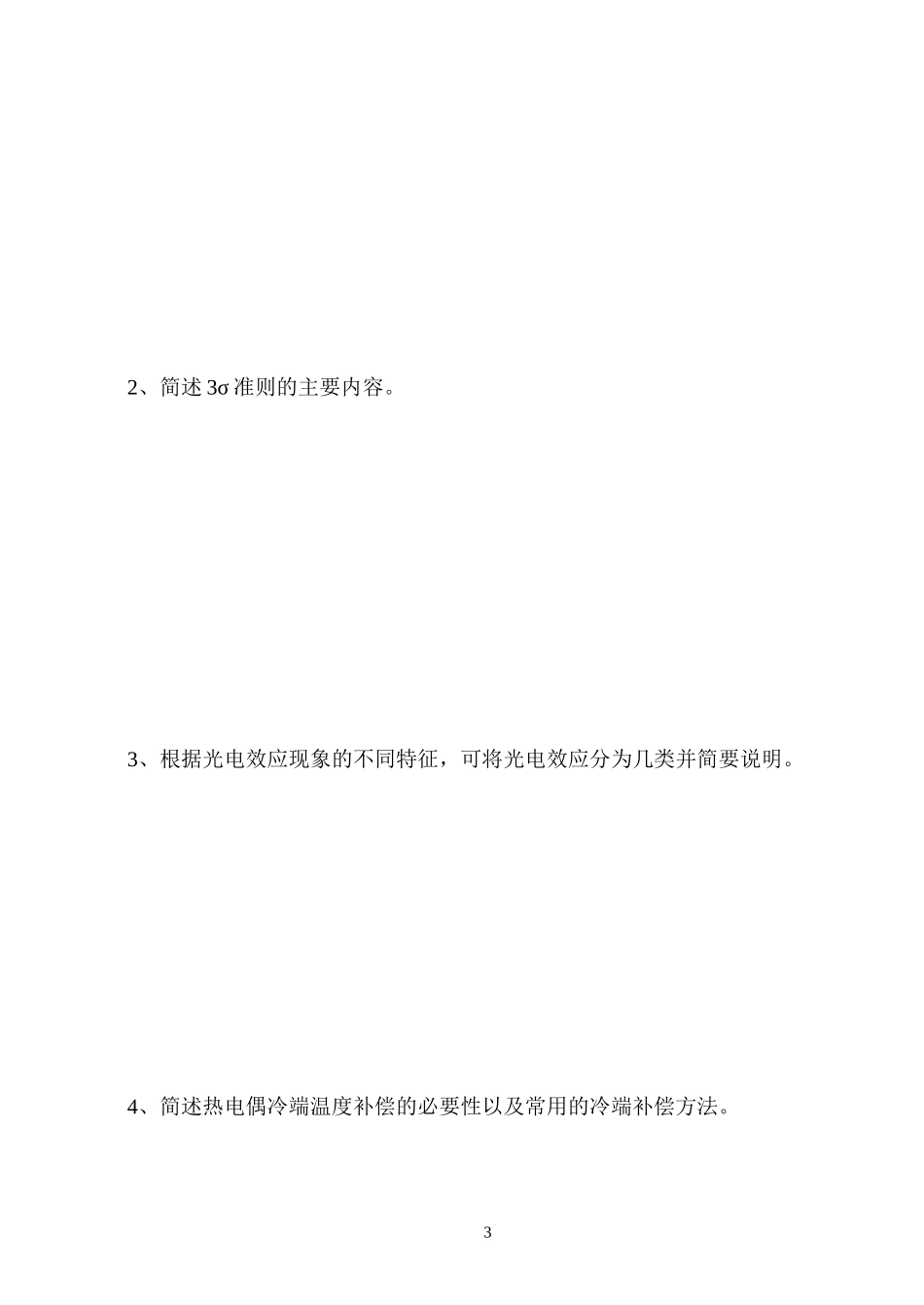

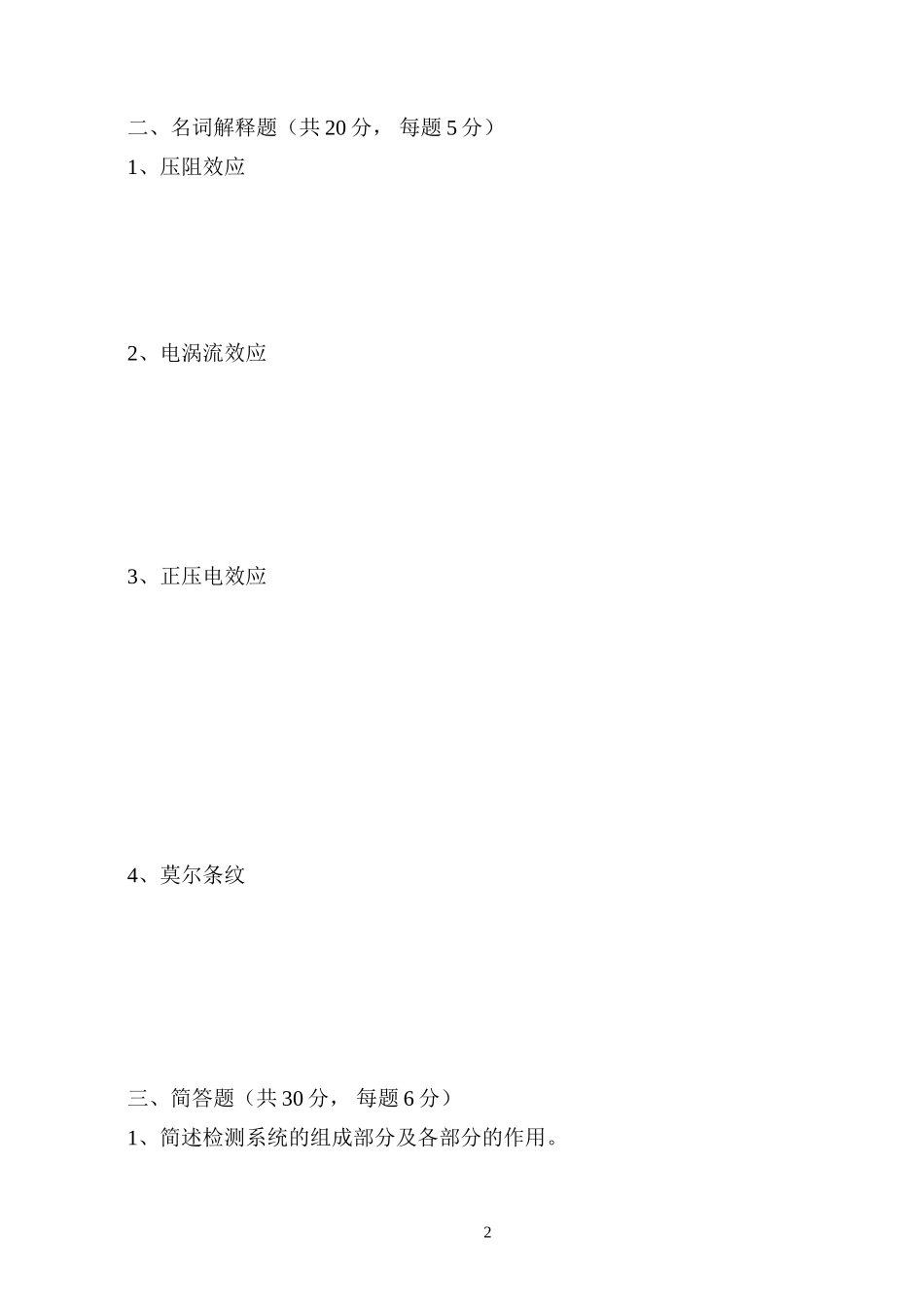

北京理工大学珠海学院2008～2009学年第二学期《传感器与检测技术》期末试卷（B）年级专业班级学号姓名_________题号一二三四总分得分适用年级专业：__2006级自动化专业______试卷说明：_____闭卷120分钟_______一、填空题（共20分，每题2分）1、传感器的基本特性主要分为和。2、传感器的组成按其定义一般由、和转换电路三部分组成。3、马利科夫准则主要用于发现，阿贝-赫尔默特准则主要用于发现。4、为了便于误差的分析和处理，可以按误差的规律性将其分为三类，即系统误差，和。5、电阻应变片的工作原理就是基于，其温度补偿方法通常有应变片自补偿和两大类。6、电容式传感器可分为变极距型、和三种。7、压电传感器的等效电路有两种，一种是与电容构成的串联输出型，另一种是与电容构成的并联输出型。8、两种不同的金属构成闭合回路，当两个接触端温度不同时，则回路中就会产生电动势的现象称为；一束光线照射到物质上时，物质的电子吸收了光子的能量而发生了相应的电效应现象称为。9、CCD图像传感器利用了CCD的和的双重功能。10、VXI仪器系统有三种基本控制方案：、和嵌入式控制方案。1二、名词解释题（共20分，每题5分）1、压阻效应2、电涡流效应3、正压电效应4、莫尔条纹三、简答题（共30分，每题6分）1、简述检测系统的组成部分及各部分的作用。22、简述3σ准则的主要内容。3、根据光电效应现象的不同特征，可将光电效应分为几类并简要说明。4、简述热电偶冷端温度补偿的必要性以及常用的冷端补偿方法。35、简述传感器的线性度和灵敏度的主要内容和计算方法。四、综合题（共30分每题10分）1、根据光折射和反射的斯涅尔(Snell)定律，证明光线由折射率为n0的外界介质(空气n0=1)射入纤芯时实现全反射的临界角(始端最大入射角)为：并说明上式的物理意义。42、将一支灵敏度0.08mV/℃的热电偶与电压表相连，电压表接线端处温度为50℃。电压表上的读数为60mV，求热电偶热端温度。3、某霍尔元件L×b×d为（10×3.5×1.0）mm3，沿L方向通过工作电流I＝1.0mA，在垂直于b×d面方向上加均匀磁场B＝0.3T，输出霍尔电势UH=6.55mV。求该霍尔元件的灵敏度系数KH和载流子浓度n是多少？（其中）53、如下图所示为等强度梁测力系统，为电阻应变片，应变片灵敏度系数，未受应变时，当试件受力时，应变片承受平均应变，求（1）应变片电阻变化量和电阻相对变化量。（2）将电阻应变片置于单臂测量电桥，并使电桥电压灵敏度达到最高。若电桥电源电压为直流3，求此时电桥输出电压是多少。（a）（b）等强度梁测力系统解：（1）(2分)（2）4、用镍铬-镍硅热电偶测量温度，测得冷端温度T1=25°C,测得热电偶回路中热电势EAB(T,T1)=40.347mV,求工作端温度T的值。镍铬—镍硅热电偶分度表工作端温度(°C)012…5…9热电势(mV)-20…20…1000-0.7770.79841.269-0.8160.80841.308-0.8540.87941.347………-0.908141.463………-1.181.16241.617解（1）由分度表得EAB(T1,0)=EAB(25,0)=1mV(2分)（2）根据中间温度定律EAB(T,T0)=EAB(T,T1)+EAB(T1,0)=40.347+161RF=41.347(mV)(4分)（3）查分度表得T=1002ºC(2分)7
