草图练习 CADVIP免费

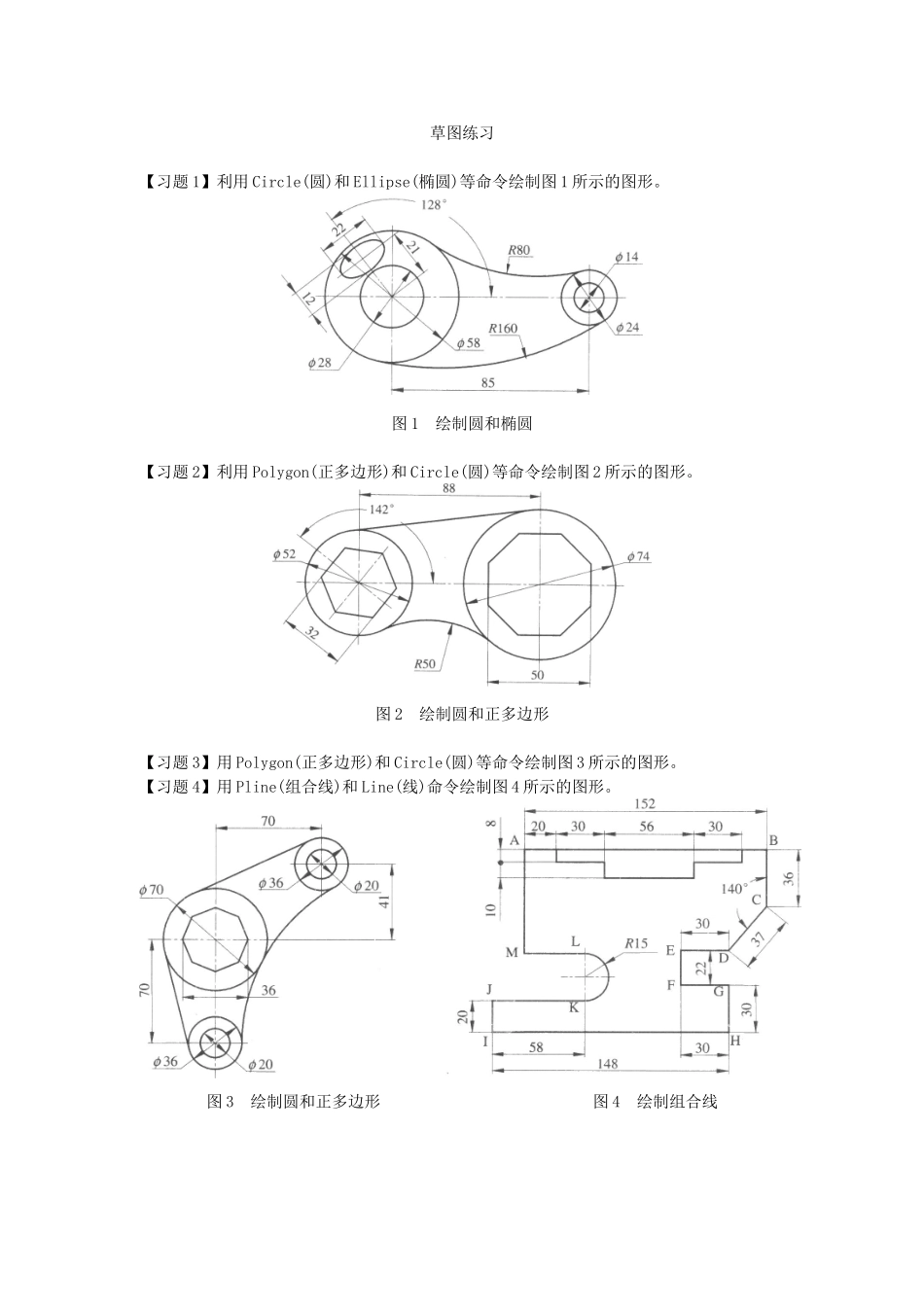

草图练习 CAD_第1页
1/4

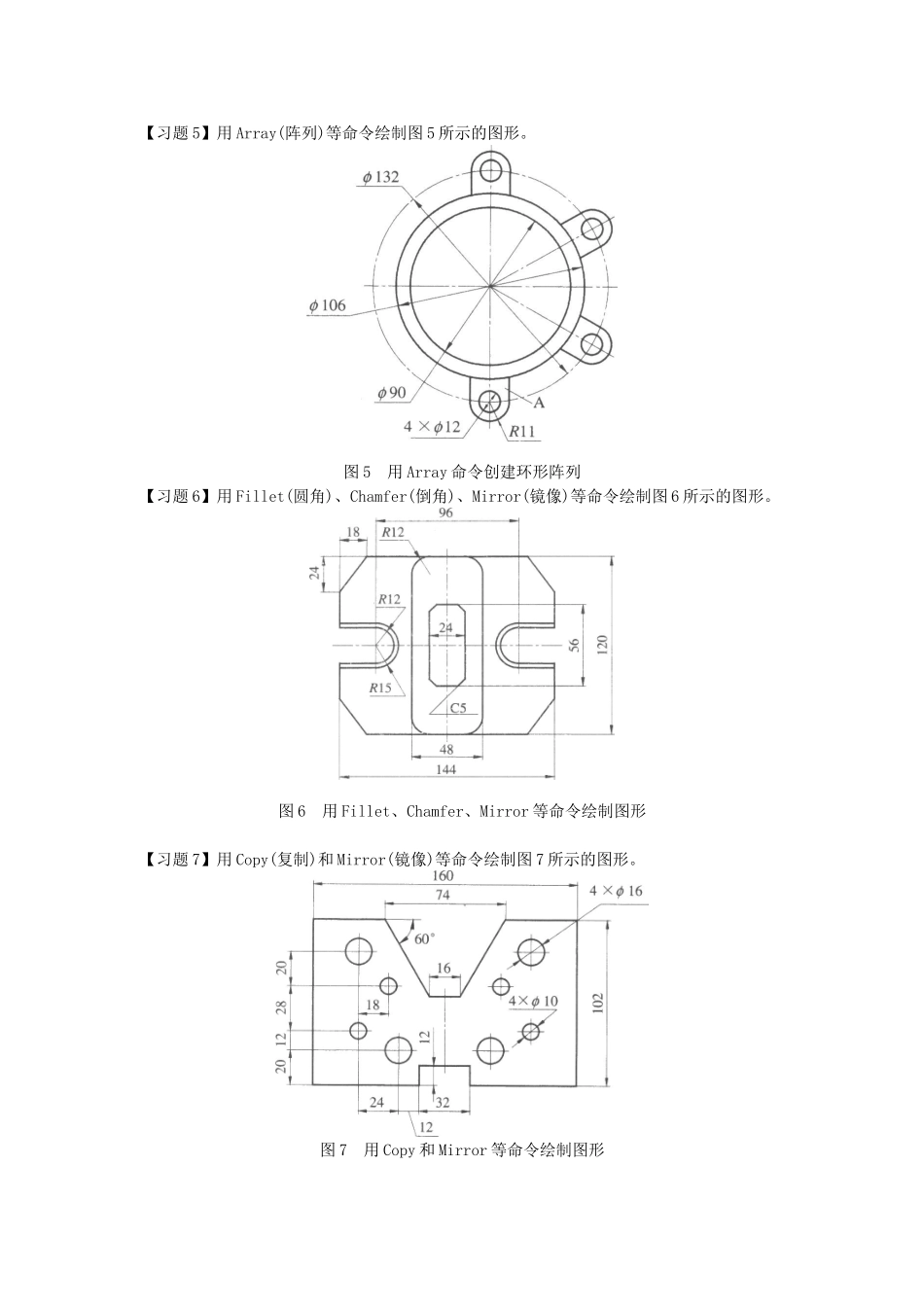

草图练习 CAD_第2页
2/4

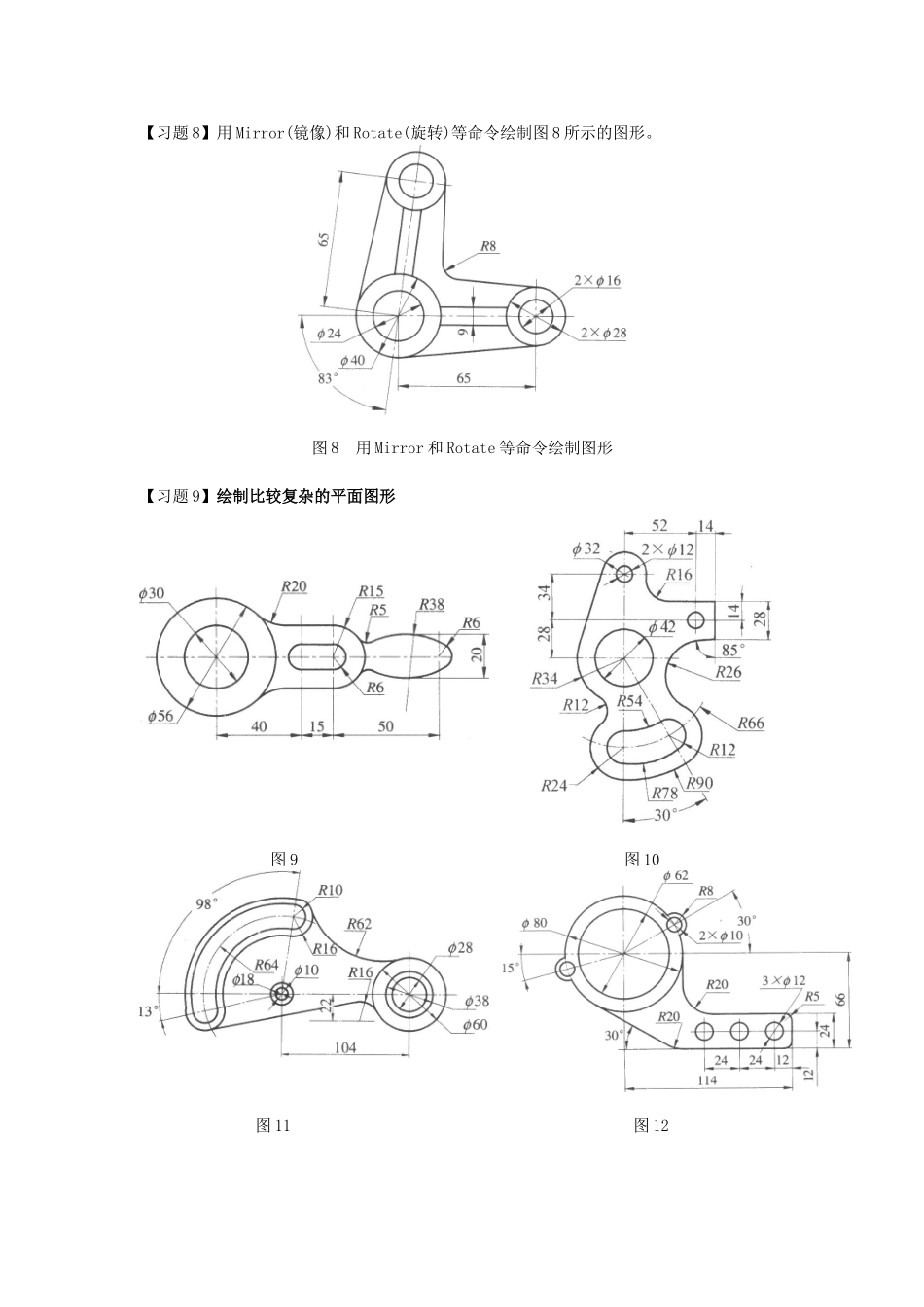

草图练习 CAD_第3页
3/4
草图练习【习题1】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1所示的图形。图1绘制圆和椭圆【习题2】利用Polygon(正多边形)和Circle(圆)等命令绘制图2所示的图形。图2绘制圆和正多边形【习题3】用Polygon(正多边形)和Circle(圆)等命令绘制图3所示的图形。【习题4】用Pline(组合线)和Line(线)命令绘制图4所示的图形。图3绘制圆和正多边形图4绘制组合线【习题5】用Array(阵列)等命令绘制图5所示的图形。图5用Array命令创建环形阵列【习题6】用Fillet(圆角)、Chamfer(倒角)、Mirror(镜像)等命令绘制图6所示的图形。图6用Fillet、Chamfer、Mirror等命令绘制图形【习题7】用Copy(复制)和Mirror(镜像)等命令绘制图7所示的图形。图7用Copy和Mirror等命令绘制图形【习题8】用Mirror(镜像)和Rotate(旋转)等命令绘制图8所示的图形。图8用Mirror和Rotate等命令绘制图形【习题9】绘制比较复杂的平面图形图9图10图11图12图13图14
