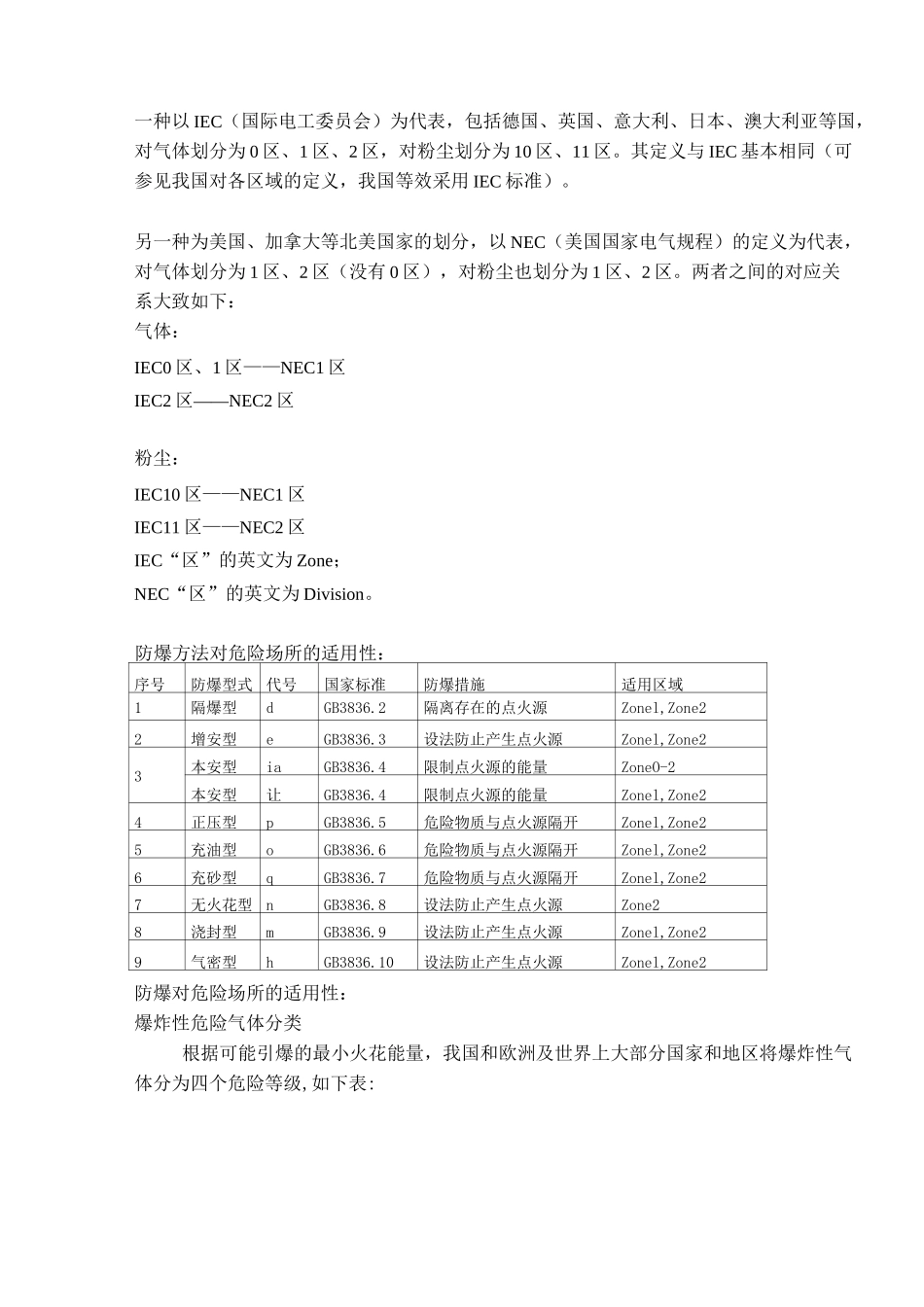

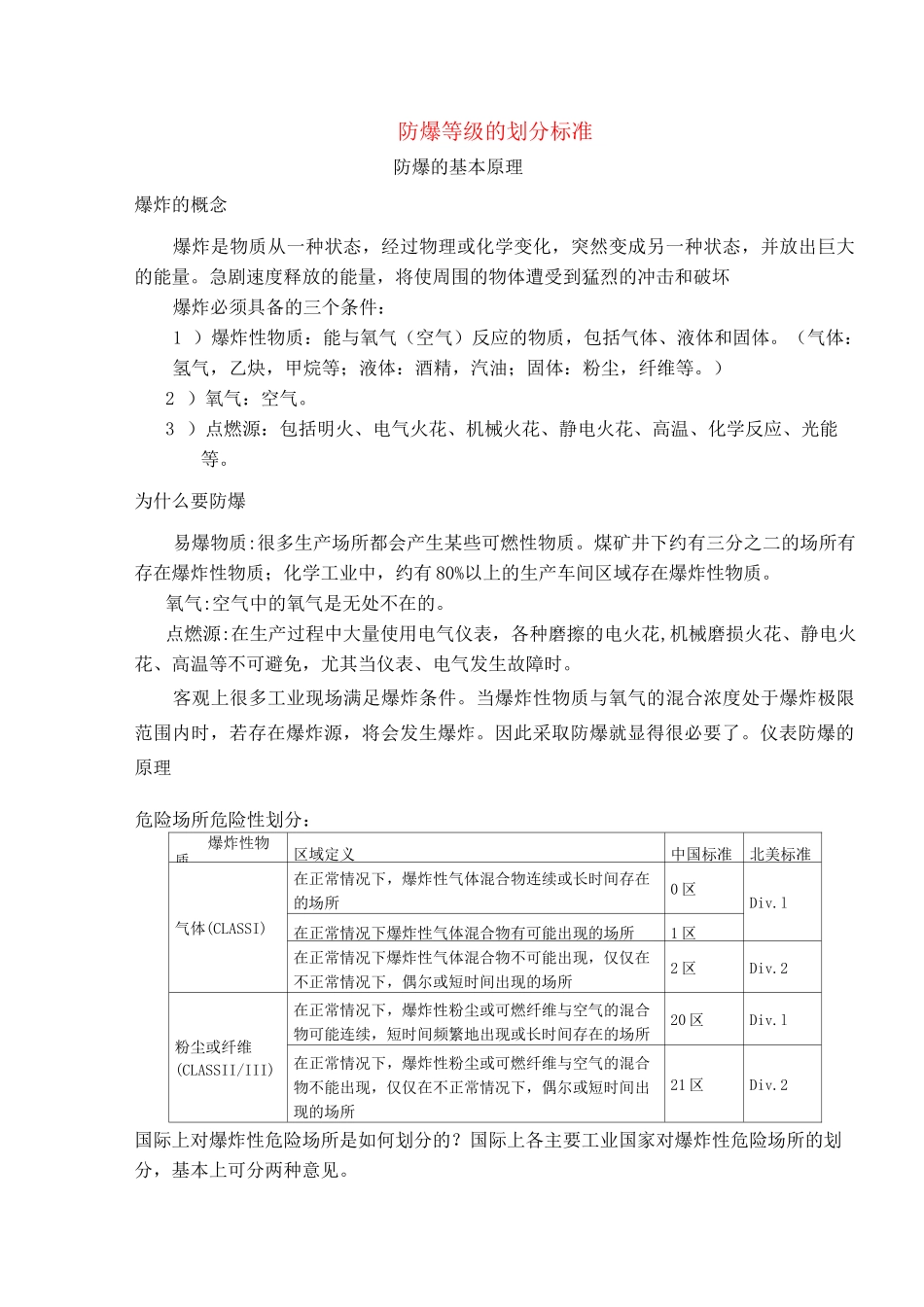

防爆等级的划分标准防爆的基本原理爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维等。）2）氧气：空气。3）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。为什么要防爆易爆物质:很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。氧气:空气中的氧气是无处不在的。点燃源:在生产过程中大量使用电气仪表，各种磨擦的电火花,机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。仪表防爆的原理危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASSI)在正常情况下，爆炸性气体混合物连续或长时间存在的场所0区Div.l在正常情况下爆炸性气体混合物有可能出现的场所1区在正常情况下爆炸性气体混合物不可能出现，仅仅在不正常情况下，偶尔或短时间出现的场所2区Div.2粉尘或纤维(CLASSII/III)在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物可能连续，短时间频繁地出现或长时间存在的场所20区Div.l在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物不能出现，仅仅在不正常情况下，偶尔或短时间出现的场所21区Div.2国际上对爆炸性危险场所是如何划分的？国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。一种以IEC（国际电工委员会）为代表，包括德国、英国、意大利、日本、澳大利亚等国，对气体划分为0区、1区、2区，对粉尘划分为10区、11区。其定义与IEC基本相同（可参见我国对各区域的定义，我国等效采用IEC标准）。另一种为美国、加拿大等北美国家的划分，以NEC（美国国家电气规程）的定义为代表，对气体划分为1区、2区（没有0区），对粉尘也划分为1区、2区。两者之间的对应关系大致如下：气体：IEC0区、1区——NEC1区IEC2区——NEC2区粉尘：IEC10区——NEC1区IEC11区——NEC2区IEC“区”的英文为Zone；NEC“区”的英文为Division。防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域1隔爆型dGB3836.2隔离存在的点火源Zonel,Zone22增安型eGB3836.3设法防止产生点火源Zonel,Zone23本安型iaGB3836.4限制点火源的能量ZoneO-2本安型让GB3836.4限制点火源的能量Zonel,Zone24正压型pGB3836.5危险物质与点火源隔开Zonel,Zone25充油型oGB3836.6危险物质与点火源隔开Zonel,Zone26充砂型qGB3836.7危险物质与点火源隔开Zonel,Zone27无火花型nGB3836.8设法防止产生点火源Zone28浇封型mGB3836.9设法防止产生点火源Zonel,Zone29气密型hGB3836.10设法防止产生点火源Zonel,Zone2防爆对危险场所的适用性：爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级,如下表:工况类别气体分类代表性气体最小引爆火花能量矿井下I甲烷0.280J矿井外的工厂IIA丙烷0.180JIIB乙烯0.060JIIC氢气0.019J美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS（类别）：CLASSI气体和蒸气；CLASSII尘埃；CLASSIII纤维。然后再将气体和尘埃分成Group（组）：组名代表性气体或尘埃A乙炔B氢气C乙烯D丙烷E金属尘埃F煤炭尘埃G谷物尘埃F面所示的为爆炸性气体的分类、分级、分组举例表类和级蜃大试验•安.全碾HES3呈臺丿卜占堰电流比MICE引燃温度（弋）与组别11'12T3T4T5T6T>450450^T>300300^T>200200>T>155135>T>100100>T>S5INESGr^l.14MICR=1.0甲烷IAMESG<114'O.B
