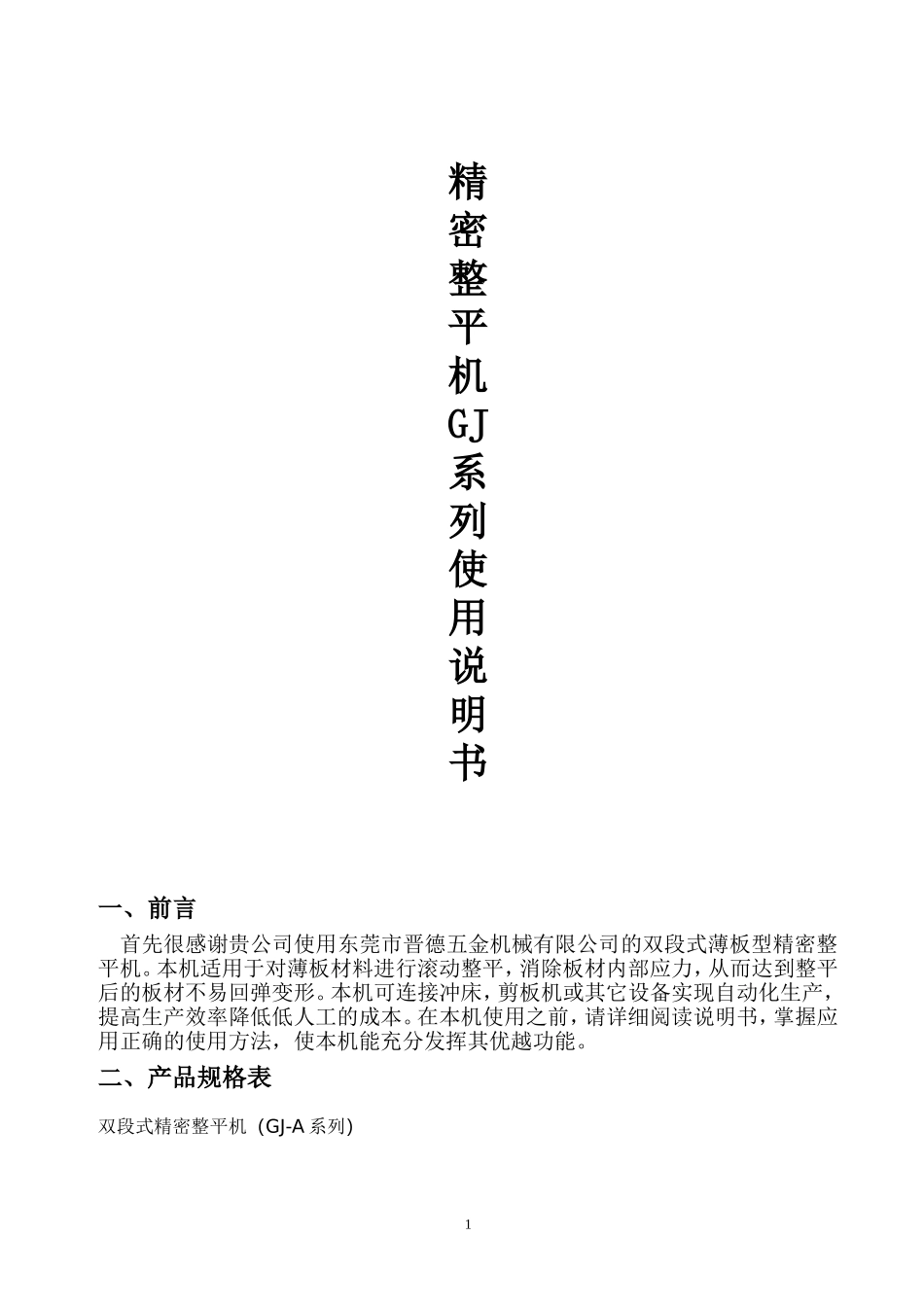

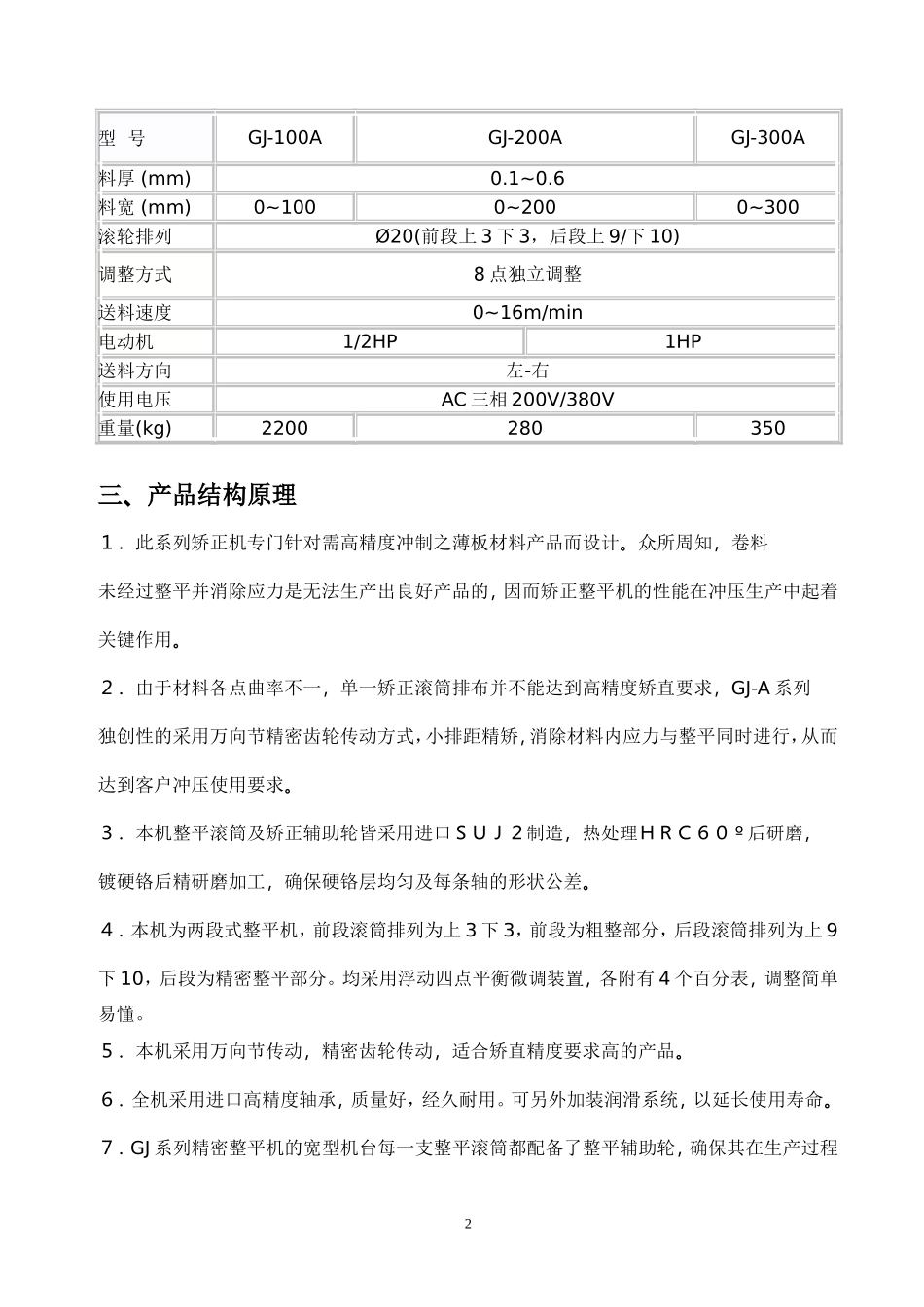

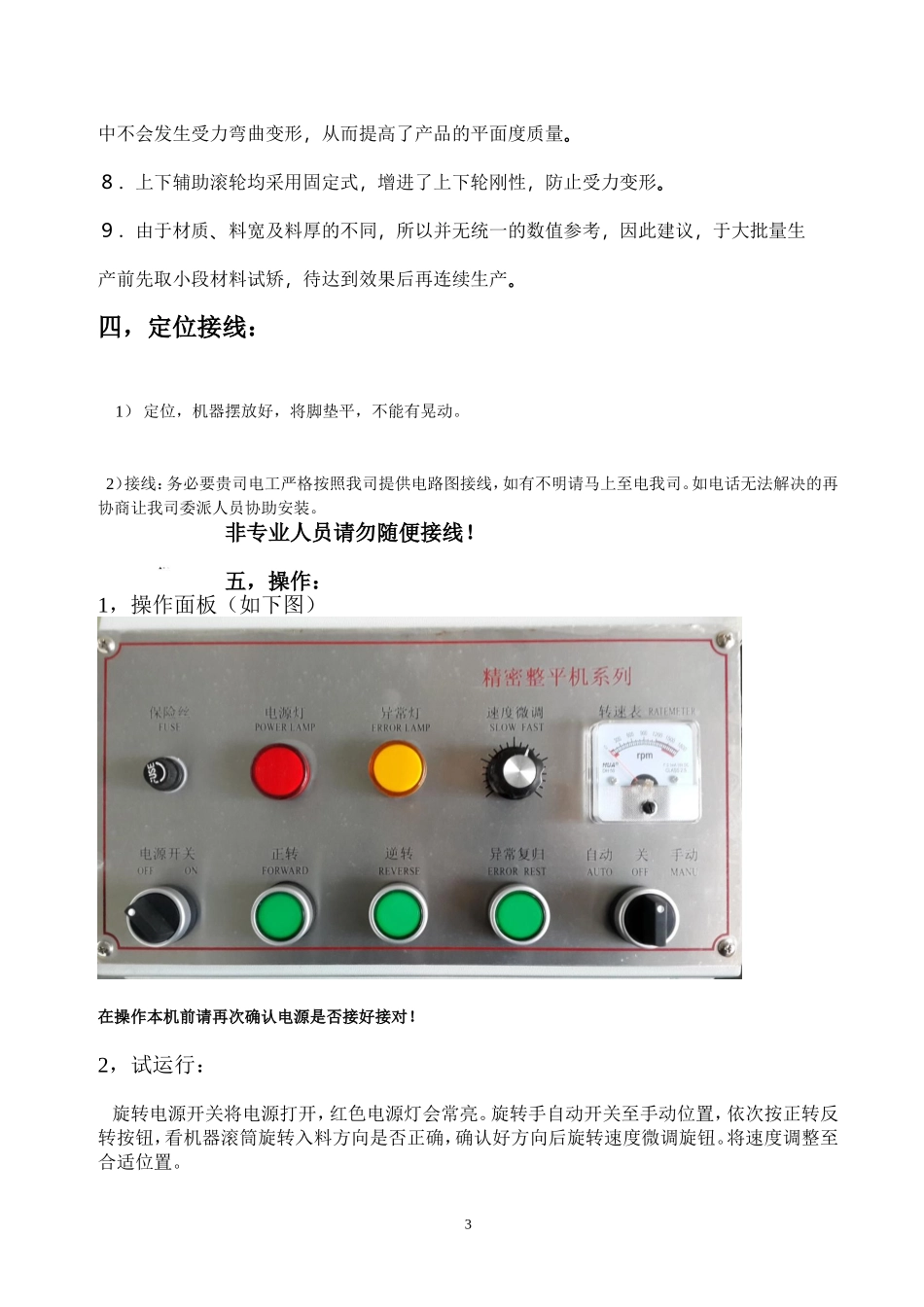

精密整平机GJ系列使用说明书一、前言首先很感谢贵公司使用东莞市晋德五金机械有限公司的双段式薄板型精密整平机。本机适用于对薄板材料进行滚动整平，消除板材内部应力，从而达到整平后的板材不易回弹变形。本机可连接冲床，剪板机或其它设备实现自动化生产，提高生产效率降低低人工的成本。在本机使用之前，请详细阅读说明书，掌握应用正确的使用方法，使本机能充分发挥其优越功能。二、产品规格表双段式精密整平机（GJ-A系列）1型号GJ-100AGJ-200AGJ-300A料厚(mm)0.1~0.6料宽(mm)0~1000~2000~300滚轮排列Ø20(前段上3下3，后段上9/下10)调整方式8点独立调整送料速度0~16m/min电动机1/2HP1HP送料方向左-右使用电压AC三相200V/380V重量(kg)2200280350三、产品结构原理１．此系列矫正机专门针对需高精度冲制之薄板材料产品而设计。众所周知，卷料未经过整平并消除应力是无法生产出良好产品的，因而矫正整平机的性能在冲压生产中起着关键作用。２．由于材料各点曲率不一，单一矫正滚筒排布并不能达到高精度矫直要求，GJ-A系列独创性的采用万向节精密齿轮传动方式，小排距精矫，消除材料内应力与整平同时进行，从而达到客户冲压使用要求。３．本机整平滚筒及矫正辅助轮皆采用进口ＳＵＪ２制造，热处理ＨＲＣ６０º后研磨，镀硬铬后精研磨加工，确保硬铬层均匀及每条轴的形状公差。４．本机为两段式整平机，前段滚筒排列为上3下3，前段为粗整部分，后段滚筒排列为上9下10，后段为精密整平部分。均采用浮动四点平衡微调装置，各附有4个百分表，调整简单易懂。５．本机采用万向节传动，精密齿轮传动，适合矫直精度要求高的产品。６．全机采用进口高精度轴承，质量好，经久耐用。可另外加装润滑系统，以延长使用寿命。７．GJ系列精密整平机的宽型机台每一支整平滚筒都配备了整平辅助轮，确保其在生产过程2中不会发生受力弯曲变形，从而提高了产品的平面度质量。８．上下辅助滚轮均采用固定式，增进了上下轮刚性，防止受力变形。９．由于材质、料宽及料厚的不同，所以并无统一的数值参考，因此建议，于大批量生产前先取小段材料试矫，待达到效果后再连续生产。四，定位接线：1）定位，机器摆放好，将脚垫平，不能有晃动。2）接线：务必要贵司电工严格按照我司提供电路图接线，如有不明请马上至电我司。如电话无法解决的再协商让我司委派人员协助安装。非专业人员请勿随便接线！五，操作：1，操作面板（如下图）在操作本机前请再次确认电源是否接好接对！2，试运行：旋转电源开关将电源打开，红色电源灯会常亮。旋转手自动开关至手动位置，依次按正转反转按钮，看机器滚筒旋转入料方向是否正确，确认好方向后旋转速度微调旋钮。将速度调整至合适位置。33，整平调试：A,本机是精密整平机，对材料有纵向整平效果，对横向的整平效果不明显。本机最大整平材料厚度为钢材0.6mm铝材0.8mm，最小材料厚度为0.1mm，材料厚度为0.6mm时，最大整平宽度为150mm；随着材料的加宽，材料厚度随之减小。如超出以上范围整平效果会不理想！甚至会对机台有严重损坏！B,整平调整需要参考机器上百分表调整。百分表表在出厂前已经调试好，调整好的基准值为5.0位置。也就是短针指到5，长针指到0，此时为上滚筒最低点跟下滚筒最高点重合。百分表比较精密，请勿拆卸或碰撞。C,将需要整平之产品测量好厚度。逆时针旋转整平调节手轮，直到短针指到5+产品厚度的位置（产品厚度0.5mm,指针指到5的位置长针指到6）。将带料剪一段1m长用于开始调试，将产品的弧度按⌒进机器整平。按手动正转将产品送出机器。如果弧度还是跟之前一样⌒，表示上滚筒压的不够，将4个整平调节手轮按顺时针方向旋转半圈，再将产品放进机器整平。按以上步骤直至产品整平。如果产品出来弧度变成╰，则证明上滚筒压多了，整平调节手轮须反向调整。直到将料带产品整平为止。然后从新再剪一段材料进行整平，看效果是否一样，如果有差别在做细微的调整，直至整平效果达到为止。入料端2个整平调节手轮多压点，出料端2个整平调节手轮少压点效果会比较好。D,调试好后可将旋钮旋至自动位置，让机器自动运转，将需要整平的料带入料整平，配合感应杆实现自动整平...
