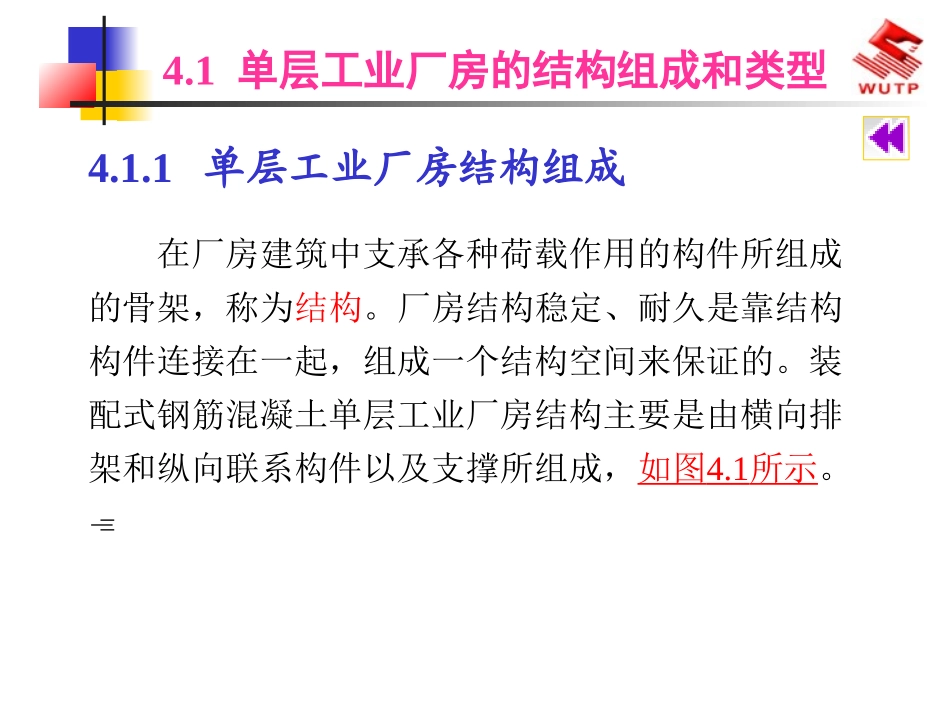

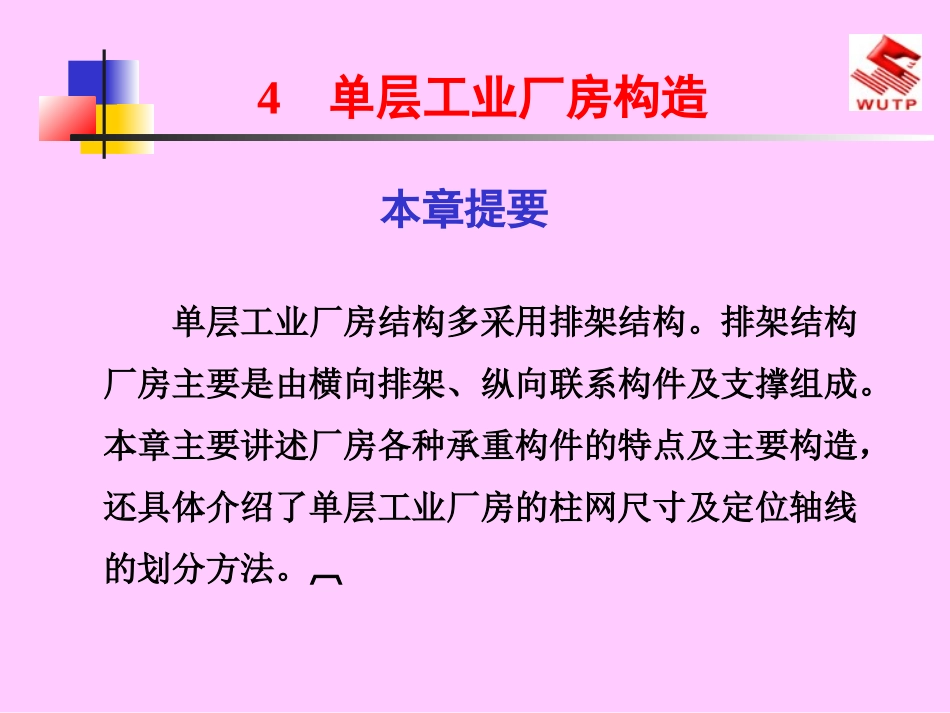

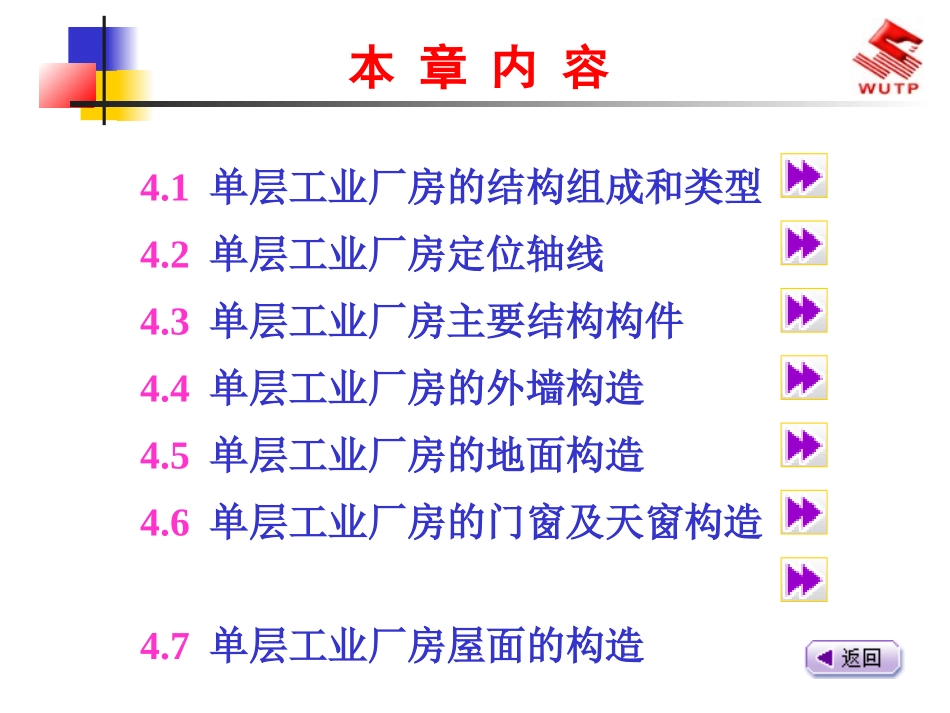

4单层工业厂房构造单层工业厂房结构多采用排架结构。排架结构厂房主要是由横向排架、纵向联系构件及支撑组成。本章主要讲述厂房各种承重构件的特点及主要构造，还具体介绍了单层工业厂房的柱网尺寸及定位轴线的划分方法。本章提要本章内容4.1单层工业厂房的结构组成和类型4.2单层工业厂房定位轴线4.3单层工业厂房主要结构构件4.4单层工业厂房的外墙构造4.5单层工业厂房的地面构造4.6单层工业厂房的门窗及天窗构造4.7单层工业厂房屋面的构造4.1单层工业厂房的结构组成和类型在厂房建筑中支承各种荷载作用的构件所组成的骨架，称为结构。厂房结构稳定、耐久是靠结构构件连接在一起，组成一个结构空间来保证的。装配式钢筋混凝土单层工业厂房结构主要是由横向排架和纵向联系构件以及支撑所组成，如图4.1所示。4.1.1单层工业厂房结构组成横向排架包括屋架或屋面梁、柱和柱基础。横向排架的特点是把屋架或屋面梁视为刚度很大的横梁，它与柱的连接为铰接，柱与基础的连接为刚接。它的作用主要是承受屋盖、天窗、外墙及吊车梁等荷载作用。纵向连系构件包括吊车梁、基础梁、连系梁、圈梁、大型屋面板等，这些构件的作用是连系横向排架并保证横向排架的稳定性，形成厂房的整个骨架结构系统，并将作用在山墙上的风力和吊车纵向制动力传给柱子。支撑系统包括屋盖支撑和柱间支撑两大类。它的作用是保证厂房的整体性和稳定性。单层厂房除骨架之外，还有外围护结构，它包括厂房四周的外墙、抗风柱等，它主要起围护或分隔作用。图4.1单层厂房的组成单层厂房结构按其承重结构的材料分，有混合结构、钢筋混凝土结构和钢结构等类型。混合结构是由墙或带壁柱墙承重，屋架用钢筋混凝土、钢木结构或轻钢结构，适用于吊车起重量小于10t，跨度15m以内的小型厂房。大中型厂房多采用钢筋混凝土结构。4.1.2单层工业厂房的结构类型4.1.2.1按承重结构的材料分单层厂房结构按其主要承重结构的形式分，有排架结构和刚架结构两种。排架结构是单层厂房中应用比较普遍的结构形式。除用于一般单层厂房外，还用于跨度和高度均大，且有较大吨位的吊车或有较大震动荷载的大型厂房。钢筋混凝土门式刚架的基本特点是柱和屋架（横梁）合并为同一个构件，柱与基础的连接多为铰接。它用于屋盖较轻的无桥式吊车或吊车吨位较小、跨度和高度亦不大的中小型厂房。4.1.2.2按承重结构的形式分4.2单层工业厂房定位轴线在厂房中，为支承屋盖和吊车需设柱子，一般在纵横向定位轴线相交处设柱子。厂房柱子纵横向定位轴线在平面上形成有规律的网格称为柱网，如图4.2所示。4.2.1柱网尺寸图4.2跨度和柱距示意图单层厂房中柱子纵向定位轴线间的距离称为跨度。我国现行标准《厂房建筑模数协调标准》（GBJ6—86）规定，跨度在18m以下时，应采用扩大模数30M数列，即9、12、15、18m；在18m以上时应采用扩大模数60M数列，即24、30、36m等。4.2.1.1跨度单层厂房中横向定位轴线的距离称为柱距。我国现行标准《厂房建筑模数协调标准》（GBJ6—86）规定，柱距应采用扩大模数60M数列，常用6m柱距，有时也采用12m柱距。单层厂房山墙处的抗风柱柱距宜采用扩大模数15M数列，即4.5、6和7.5m。4.2.1.2柱距厂房的定位轴线分横向和纵向两种。与横向排架平面平行的称为横向定位轴线，与横向排架平面垂直的称为纵向定位轴线。4.2.2定位轴的定位方法（1）中间柱与横向定位轴线的定位除山墙端部柱和横向变形缝两侧柱以外，厂房纵向柱列（包括中柱和边柱）中的中间柱的中心线应与横向定位轴线相重合，且横向定位轴线通过屋架中心线和屋面板、吊车梁等构件的横向接缝，如图4.3所示。4.2.2.1横向定位轴线（2）山墙处柱与横向定位轴线的定位山墙为非承重墙时，墙内缘应与横向定位轴线相重合，且端部柱及端部屋架的中心线应自横向定位轴线向内移600mm，如图4.4所示。山墙为承重墙时，墙内缘与横向定位轴线间的距离应按砌体的块材类别分别为半块或半块的倍数或墙厚的一半，如图4.5所示。（3）横向变形缝处柱与横向定位轴线的定位在横向伸缩缝或防震缝处，采用双柱及两条定位轴线。柱的中心线均应自定位轴线向两侧各移600mm，...
