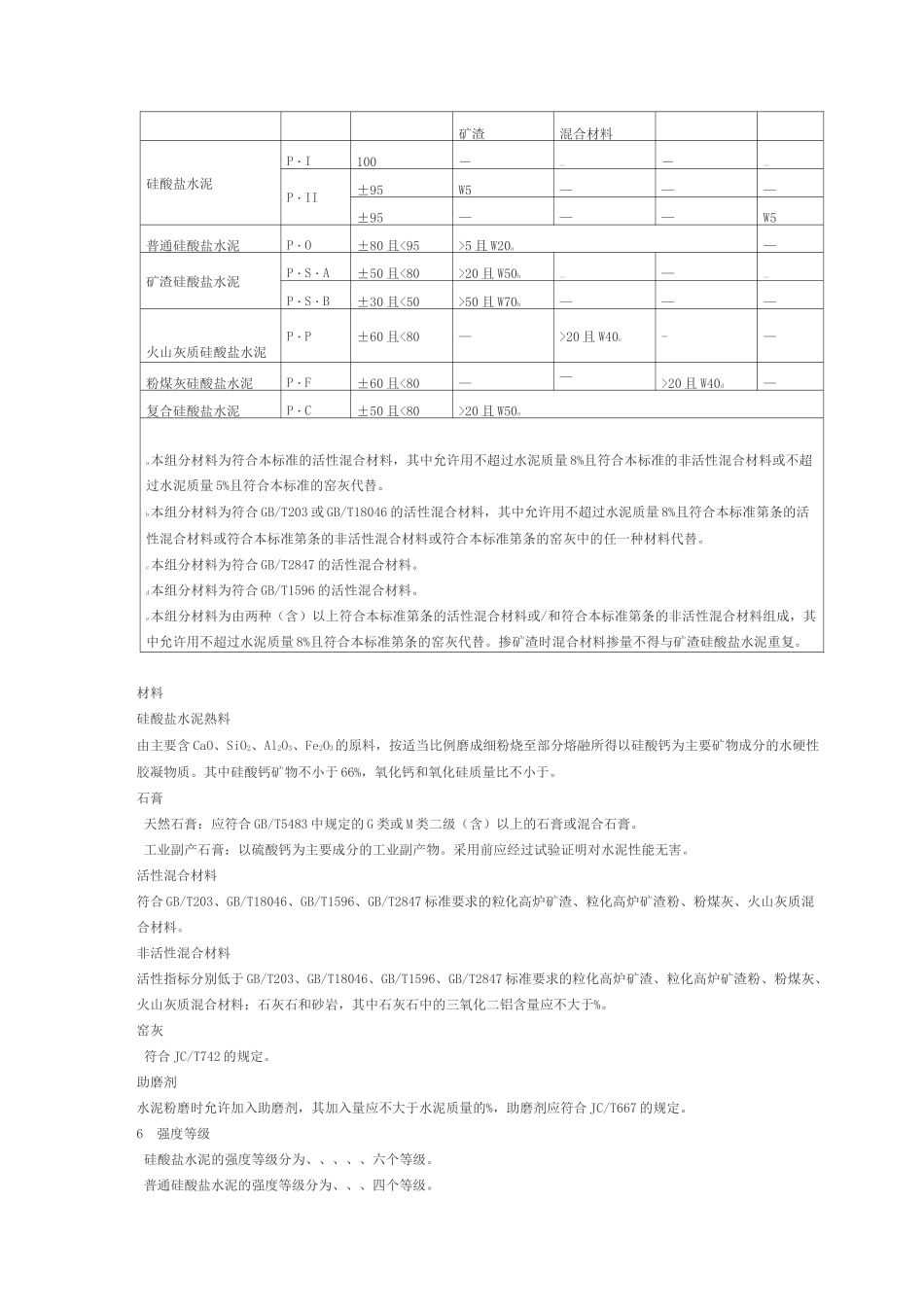

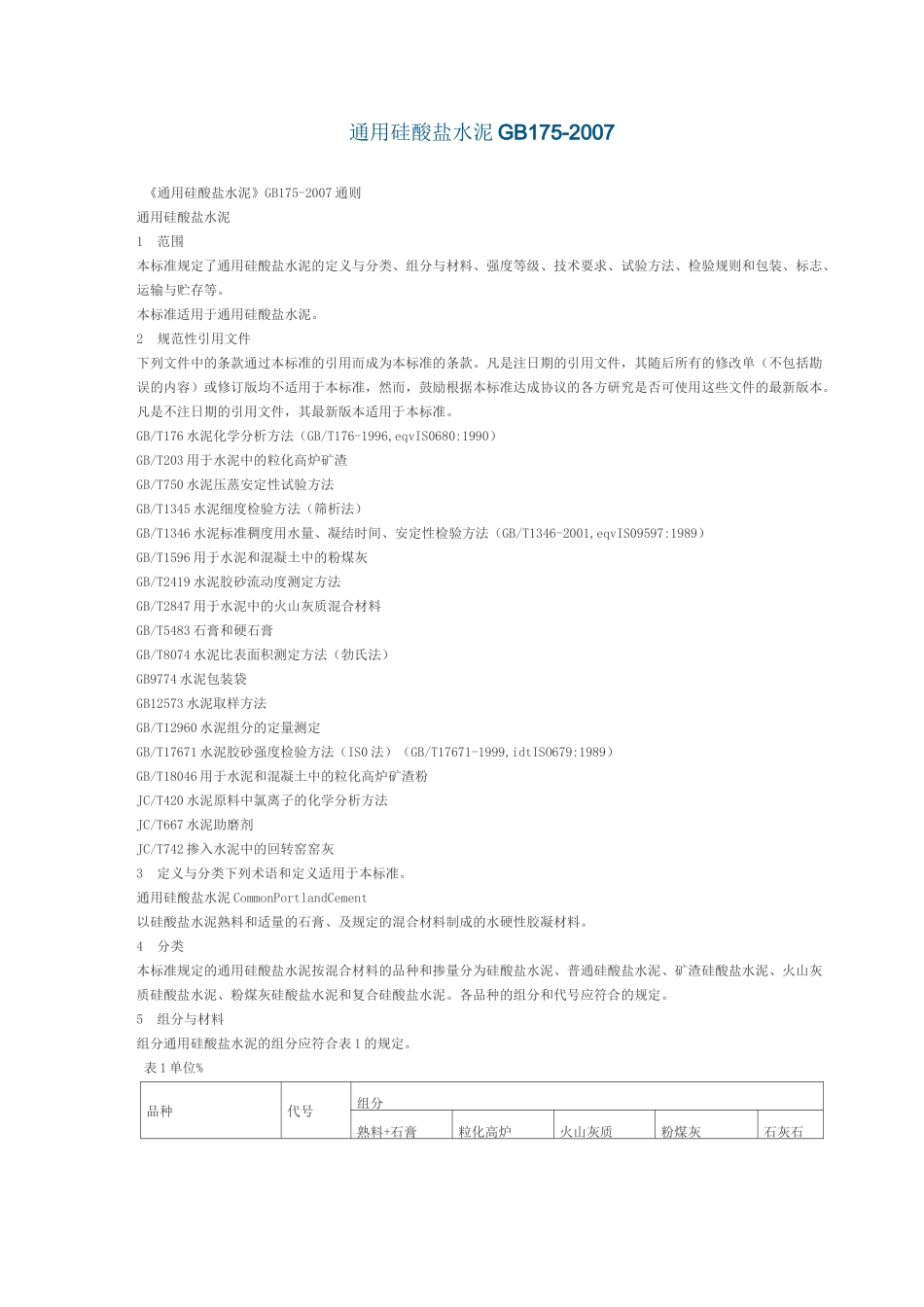

通用硅酸盐水泥GB175-2007《通用硅酸盐水泥》GB175-2007通则通用硅酸盐水泥1范围本标准规定了通用硅酸盐水泥的定义与分类、组分与材料、强度等级、技术要求、试验方法、检验规则和包装、标志、运输与贮存等。本标准适用于通用硅酸盐水泥。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法（GB/T176-1996,eqvIS0680:1990）GB/T203用于水泥中的粒化高炉矿渣GB/T750水泥压蒸安定性试验方法GB/T1345水泥细度检验方法（筛析法）GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T1346-2001,eqvIS09597:1989）GB/T1596用于水泥和混凝土中的粉煤灰GB/T2419水泥胶砂流动度测定方法GB/T2847用于水泥中的火山灰质混合材料GB/T5483石膏和硬石膏GB/T8074水泥比表面积测定方法（勃氏法）GB9774水泥包装袋GB12573水泥取样方法GB/T12960水泥组分的定量测定GB/T17671水泥胶砂强度检验方法（IS0法）（GB/T17671-1999,idtISO679:1989）GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉JC/T420水泥原料中氯离子的化学分析方法JC/T667水泥助磨剂JC/T742掺入水泥中的回转窑窑灰3定义与分类下列术语和定义适用于本标准。通用硅酸盐水泥CommonPortlandCement以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料。4分类本标准规定的通用硅酸盐水泥按混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。各品种的组分和代号应符合的规定。5组分与材料组分通用硅酸盐水泥的组分应符合表1的规定。表1单位%品种代号组分熟料+石膏粒化高炉火山灰质粉煤灰石灰石矿渣混合材料硅酸盐水泥P・I100―—―—P・II±95W5———±95———W5普通硅酸盐水泥P・O±80且<95>5且W20a—矿渣硅酸盐水泥P・S・A±50且<80>20且W50b———P・S・B±30且<50>50且W70b———火山灰质硅酸盐水泥P・P±60且<80—>20且W40c-—粉煤灰硅酸盐水泥P・F±60且<80——>20且W40d—复合硅酸盐水泥P・C±50且<80>20且W50ea本组分材料为符合本标准的活性混合材料，其中允许用不超过水泥质量8%且符合本标准的非活性混合材料或不超过水泥质量5%且符合本标准的窑灰代替。b本组分材料为符合GB/T203或GB/T18046的活性混合材料，其中允许用不超过水泥质量8%且符合本标准第条的活性混合材料或符合本标准第条的非活性混合材料或符合本标准第条的窑灰中的任一种材料代替。c本组分材料为符合GB/T2847的活性混合材料。d本组分材料为符合GB/T1596的活性混合材料。e本组分材料为由两种（含）以上符合本标准第条的活性混合材料或/和符合本标准第条的非活性混合材料组成，其中允许用不超过水泥质量8%且符合本标准第条的窑灰代替。掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。材料硅酸盐水泥熟料由主要含CaO、SiO2、Al2O3、Fe2O3的原料，按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分的水硬性胶凝物质。其中硅酸钙矿物不小于66%，氧化钙和氧化硅质量比不小于。石膏天然石膏：应符合GB/T5483中规定的G类或M类二级（含）以上的石膏或混合石膏。工业副产石膏：以硫酸钙为主要成分的工业副产物。采用前应经过试验证明对水泥性能无害。活性混合材料符合GB/T203、GB/T18046、GB/T1596、GB/T2847标准要求的粒化高炉矿渣、粒化高炉矿渣粉、粉煤灰、火山灰质混合材料。非活性混合材料活性指标分别低于GB/T203、GB/T18046、GB/T1596、GB/T2847标准要求的粒化高炉矿渣、粒化高炉矿渣粉、粉煤灰、火山灰质混合材料；石灰石和砂岩，其中石灰石中的三氧化二铝含量应不大于%。窑灰符合JC/T742的规定。助磨剂水泥粉磨时允许加入助磨剂，其加入量应不大于水泥质量的%，助磨剂应符合JC/T667的规定。6强度等级硅酸盐水泥的强度等级分为、、、、、六个等级。普通硅酸盐水泥的强度等级分为、、、四个等...
