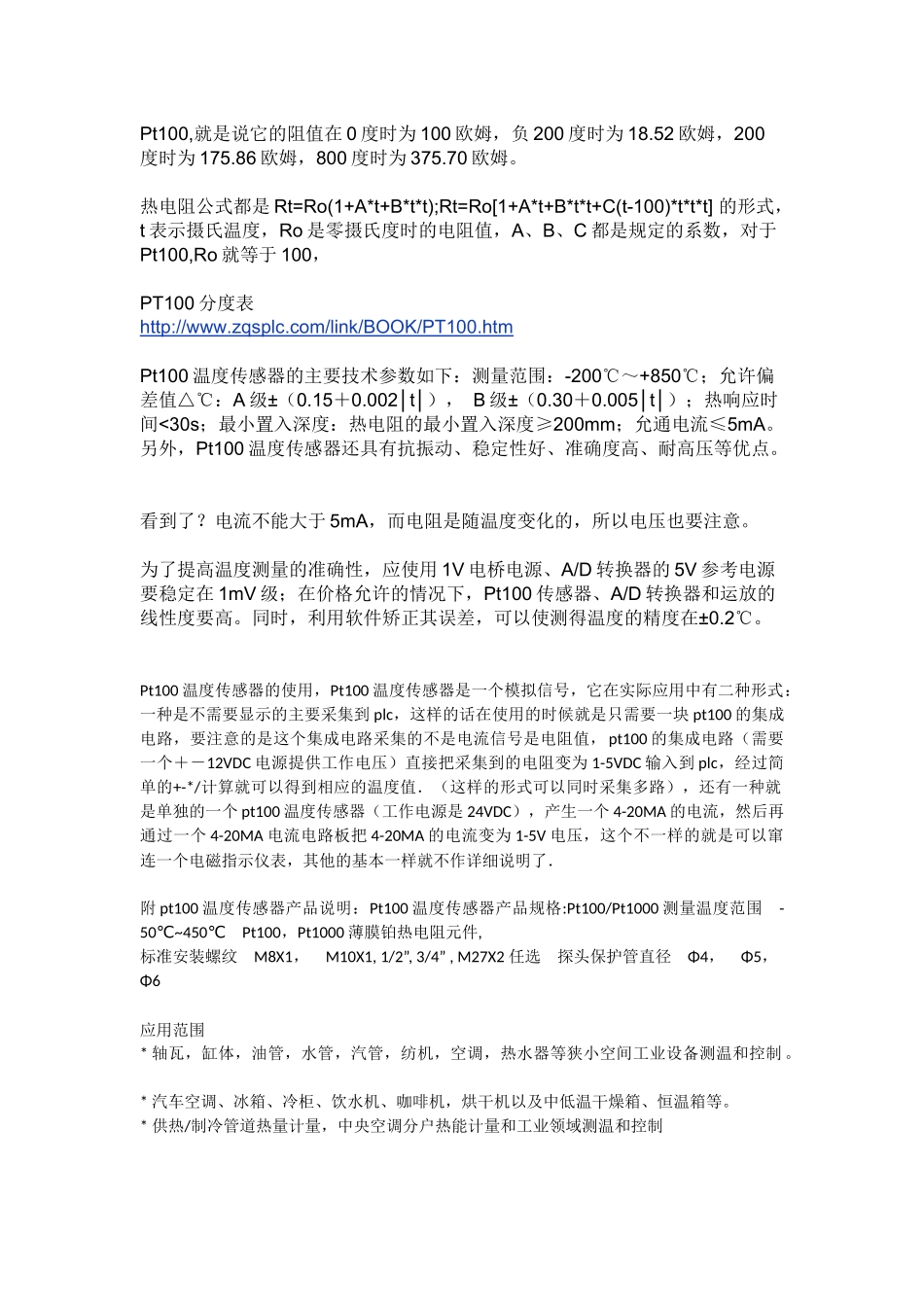

Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t]的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，PT100分度表http://www.zqsplc.com/link/BOOK/PT100.htmPt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。Pt100温度传感器的使用，Pt100温度传感器是一个模拟信号，它在实际应用中有二种形式：一种是不需要显示的主要采集到plc，这样的话在使用的时候就是只需要一块pt100的集成电路，要注意的是这个集成电路采集的不是电流信号是电阻值，pt100的集成电路（需要一个＋－12VDC电源提供工作电压）直接把采集到的电阻变为1-5VDC输入到plc，经过简单的+-*/计算就可以得到相应的温度值．（这样的形式可以同时采集多路），还有一种就是单独的一个pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压，这个不一样的就是可以窜连一个电磁指示仪表，其他的基本一样就不作详细说明了．附pt100温度传感器产品说明：Pt100温度传感器产品规格:Pt100/Pt1000测量温度范围-50~450℃℃Pt100，Pt1000薄膜铂热电阻元件,标准安装螺纹M8X1，M10X1,1/2”,3/4”,M27X2任选探头保护管直径Φ4，Φ5，Φ6应用范围*轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。*汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。*供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制Pt100,就是说它的阻值在0度时为100欧姆，PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间电流≤5mA。另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。PT100温度传感器三根芯线的接法PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别.仪表上接传感器的固定端子有三个：A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上，。如果中间接有加长线,三条导线的规格和长度要相同。热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本PT100温度传感器产品特征1、不锈钢套管封装，经久耐用2、活动螺丝固定，使用方便3、按照国际IEC751国际标准制造，即插即用4、多种探头尺寸可选、适应面广5、高精度、高稳定、高灵敏6、外形小巧，经济实用产品货期：现货供应，特大批量请提前通知。特性指标●测温范围:-200-400℃●探头长度:5cm/10cm/15cm/20cm●探头直径:Φ5mm●电阻变化:0.3851Ω/℃●安装方式:活动螺丝固定●螺丝规格:M8*1.0●...
