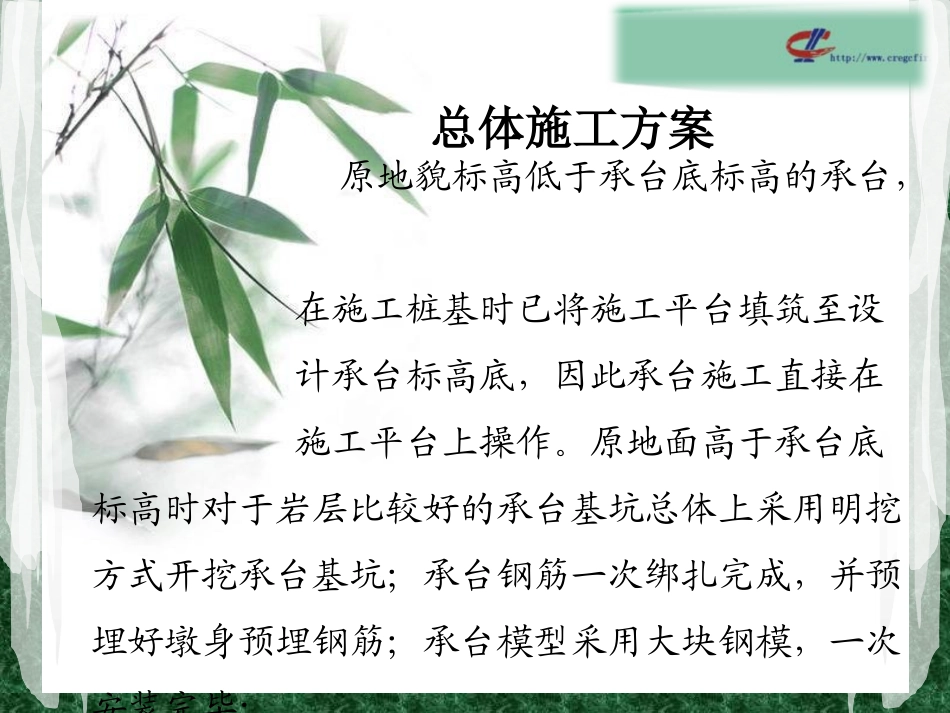

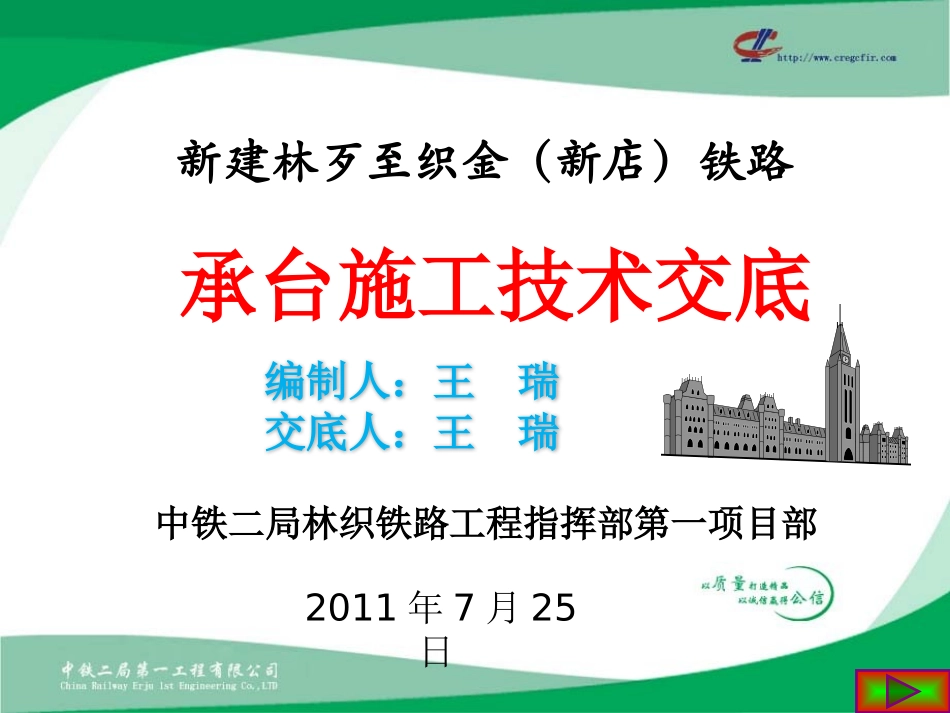

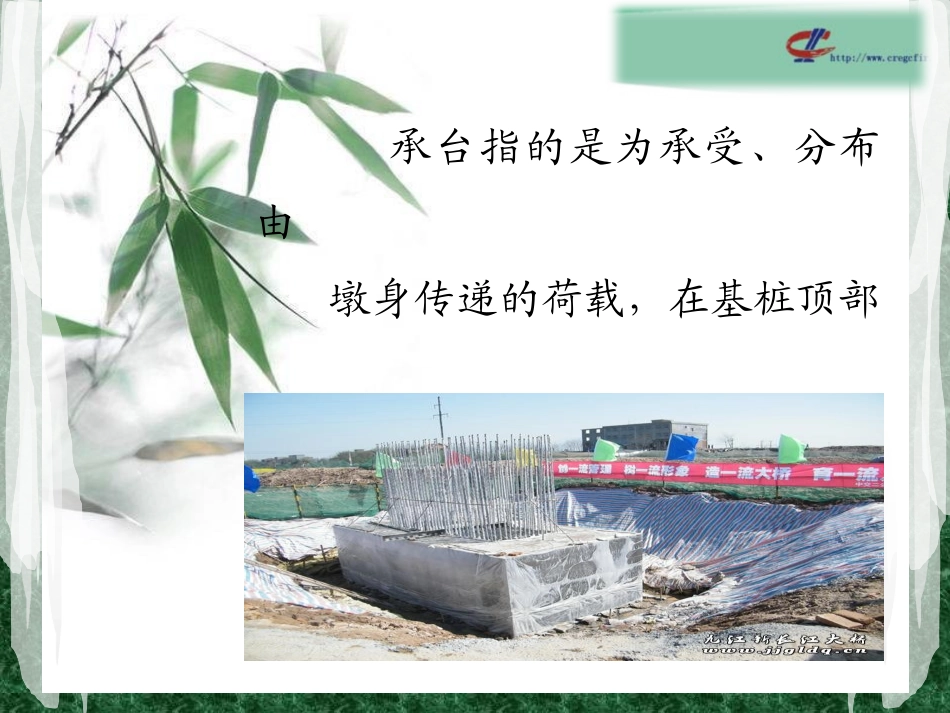

承台施工技术交底2011年7月25日中铁二局林织铁路工程指挥部第一项目部编制人：王瑞交底人：王瑞新建林歹至织金（新店）铁路承台指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。原地貌标高低于承台底标高的承台，在施工桩基时已将施工平台填筑至设计承台标高底，因此承台施工直接在施工平台上操作。原地面高于承台底标高时对于岩层比较好的承台基坑总体上采用明挖方式开挖承台基坑；承台钢筋一次绑扎完成，并预埋好墩身预埋钢筋；承台模型采用大块钢模，一次安装完毕；总体施工方案总体施工方案承台模型顶层和底层拉杆利用承台既有钢筋，采用φ16钢筋制作直螺纹拉杆，或采用套筒拉杆。砼在拌合站集中拌合，砼罐车运输，通过梭槽或砼泵车泵送入模，单层承台采用一次浇筑，双层承台采用水平分层两次浇筑，两次砼浇筑间隔时间错过砼水化热高峰期。承台施工工序1、基坑开挖2、桩头凿除3、桩身检测4、钢筋绑扎5、模型安装6、混凝土浇筑测量定位施工测量中用坐标放样法确定承台的四个角点；承台中心位置用十字线护桩。根据开挖深度、开挖坡度确定开挖边线，并向外延展1m作为施工作业面。1、基坑开挖1、基坑开挖施工准备施工时应先对施工场地进行平整，准备好材料、劳力及机具，并检查其性能是否满足要求。1、基坑开挖施工准备基坑开挖采用人工配合机械开挖，开挖前作好基坑顶、基坑底的排水工作，并根据现场情况在基坑的一角处做1～2个集水井，防止基坑浸水，并保证基底各尺寸及承载力达到设计及规范要求。开挖过程应保证基坑底预留0.3m采用人工开挖。1、基坑开挖施工准备承台基坑开挖采用放坡开挖，对于个别放坡比较大的承台边坡采用C25喷射混凝土锚网喷来稳定边坡做临时加固。基坑底面宜按设计基础尺寸放宽不小于50cm。施工前清除杂物，整平场地。在承台施工过程中需对基坑进行观测和维护，以确保基坑稳定和安全；1、基坑开挖welcometousethesePowerPointtemplates,NewContentdesign,10yearsexperience施工准备基坑开挖的土方应集中堆放，不得影响施工，并为承台灌注预留通道。弃土堆坡脚距基坑顶边缘的距离不小于基坑的深度，不得堵塞河道，影响泄洪。1、基坑开挖welcometousethesePowerPointtemplates,NewContentdesign,10yearsexperience施工准备基坑底为土层时可夯铺一层石碴或按设计要求浇注垫层混凝土，其顶面高程不得高于承台底设计高程。（此条线均未设计垫层混凝土）1、基坑开挖welcometousethesePowerPointtemplates,NewContentdesign,10yearsexperience基坑坑壁坡度规定坑壁土坑壁坡度顶缘无载重有静载有动载砂类土1：11:1.251:1.5碎石类土1:0.751:11:1.251、基坑开挖基坑坑壁坡度规定坑壁坡度坑壁土顶缘无载重顶缘有静载顶缘有动载黏土、粉土1:0.331:0.51:0.75极软岩、软岩1:0.251:0.331:0.67较软岩1:01:0.11:0.25极硬岩、硬岩1:01:01:01、基坑开挖图1、基坑开挖图2、桩头凿除基坑开挖后由人工采用风镐对钻孔桩桩头进行凿除，凿除直至露出新鲜混凝土面。标高以设计图要求控制。桩头凿除完成后，在桩的周边凿平三个等分点及中心点，并用手动砂轮机打磨平整，用水冲洗干净，为桩基低应变检测做好准备；2、桩头凿除桩长超过40m或桩径≥2m时，采用声波透射法的检桩方式，在桩头凿除过程中应注意对声测管的覆盖和保护，以免泥土和碎渣堵塞声测管，影响检测。3、桩基检测桩检准备工作做好后及时通知桩检单位做无损检测，并提供工程名称、里程、墩号、桩径、桩长、各桩灌注时间、混凝土等级、桩位平面示意图。桩检时现场质检工程师必须到位，记好施工日志。钢筋加工4、钢筋工程钢筋连接总体上采用双面搭接焊连接，但对于双层承台，其长度很长，为运输方便，同时也为安装灵活，每根钢筋采用一个单面焊搭接头，以确保钢筋保护层厚度及安装顺利。4、钢筋工程4、钢筋工程4.2钢筋绑扎承台钢筋在钢筋加工房集中下料制作，利用平板车运至现场绑扎成型。承台钢筋均一次绑扎安装完成，其中架立钢筋采用废旧钢筋搭设，并尽量利用承台既有钢筋，以节约钢材，底层钢筋网片下用10x10x10cm混凝土垫块配合桩头进行支垫。4、钢筋工程4.3墩身预埋钢筋安设墩身预...
