车身主要构件：外观内饰全详解VIP专享VIP免费

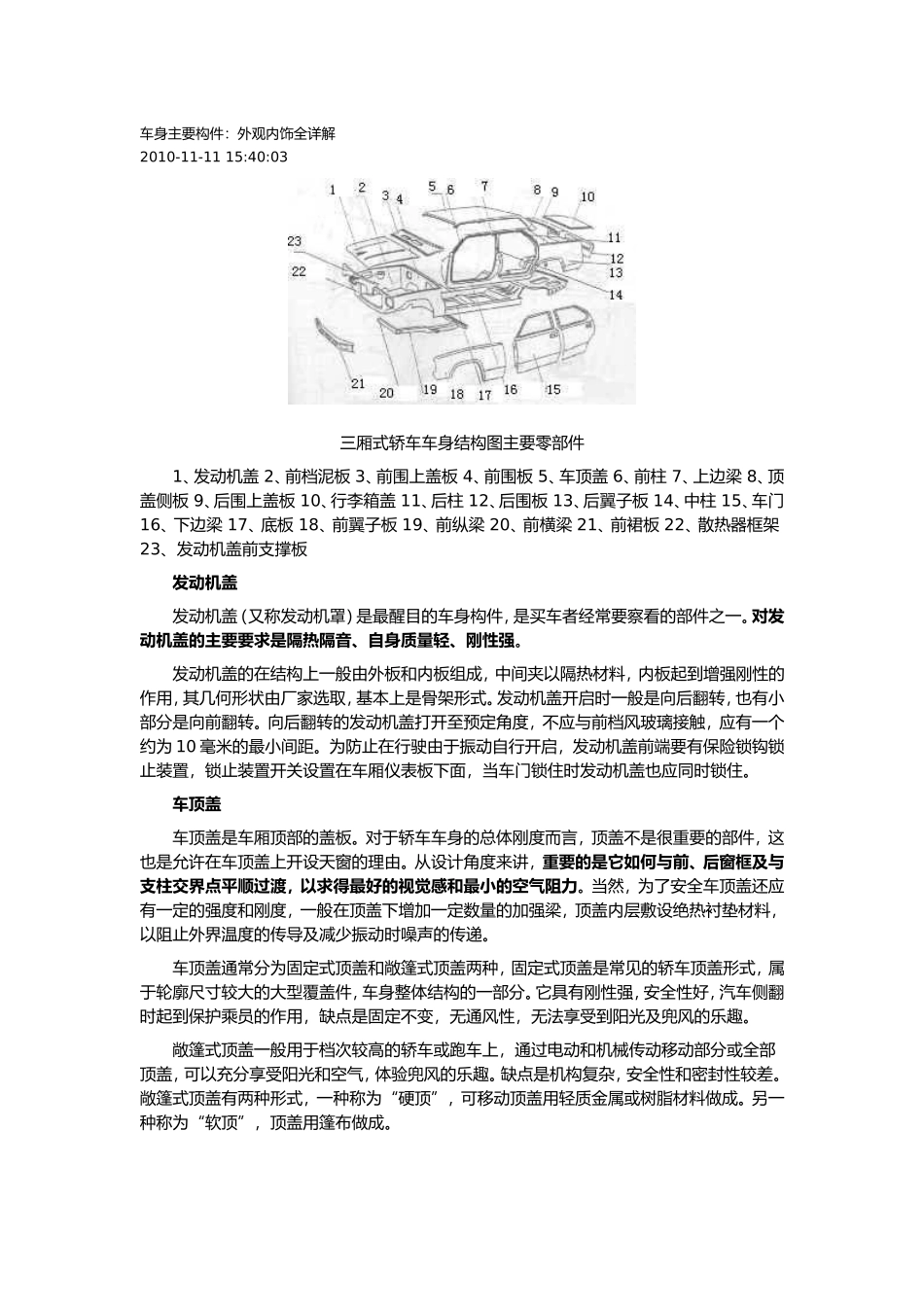

车身主要构件：外观内饰全详解2010-11-1115:40:03三厢式轿车车身结构图主要零部件1、发动机盖2、前档泥板3、前围上盖板4、前围板5、车顶盖6、前柱7、上边梁8、顶盖侧板9、后围上盖板10、行李箱盖11、后柱12、后围板13、后翼子板14、中柱15、车门16、下边梁17、底板18、前翼子板19、前纵梁20、前横梁21、前裙板22、散热器框架23、发动机盖前支撑板发动机盖发动机盖（又称发动机罩）是最醒目的车身构件，是买车者经常要察看的部件之一。对发动机盖的主要要求是隔热隔音、自身质量轻、刚性强。发动机盖的在结构上一般由外板和内板组成，中间夹以隔热材料，内板起到增强刚性的作用，其几何形状由厂家选取，基本上是骨架形式。发动机盖开启时一般是向后翻转，也有小部分是向前翻转。向后翻转的发动机盖打开至预定角度，不应与前档风玻璃接触，应有一个约为10毫米的最小间距。为防止在行驶由于振动自行开启，发动机盖前端要有保险锁钩锁止装置，锁止装置开关设置在车厢仪表板下面，当车门锁住时发动机盖也应同时锁住。车顶盖车顶盖是车厢顶部的盖板。对于轿车车身的总体刚度而言，顶盖不是很重要的部件，这也是允许在车顶盖上开设天窗的理由。从设计角度来讲，重要的是它如何与前、后窗框及与支柱交界点平顺过渡，以求得最好的视觉感和最小的空气阻力。当然，为了安全车顶盖还应有一定的强度和刚度，一般在顶盖下增加一定数量的加强梁，顶盖内层敷设绝热衬垫材料，以阻止外界温度的传导及减少振动时噪声的传递。车顶盖通常分为固定式顶盖和敞篷式顶盖两种，固定式顶盖是常见的轿车顶盖形式，属于轮廓尺寸较大的大型覆盖件，车身整体结构的一部分。它具有刚性强，安全性好，汽车侧翻时起到保护乘员的作用，缺点是固定不变，无通风性，无法享受到阳光及兜风的乐趣。敞篷式顶盖一般用于档次较高的轿车或跑车上，通过电动和机械传动移动部分或全部顶盖，可以充分享受阳光和空气，体验兜风的乐趣。缺点是机构复杂，安全性和密封性较差。敞篷式顶盖有两种形式，一种称为“硬顶”，可移动顶盖用轻质金属或树脂材料做成。另一种称为“软顶”，顶盖用篷布做成。目前新型敞篷车多用硬顶形式，例如著名的标致206CC跑车。按动电钮使后行李舱盖向后揭开，顶盖自动折叠并随支柱（车厢后柱）的摆动而向后移动，移至行李舱处降下，降入行李舱内，然后合上行李舱盖，此时整车成为一辆敞篷车。硬顶式敞篷车的各部件之间配合相当精密，整个电控操纵机构比较复杂，但由于采用硬性材料，恢复车厢顶盖后的密封性较好。而软顶敞篷车由篷布及支撑框架构成，将篷布及支撑框架向后折叠就可以获得敞开式车厢。由于篷布质地柔软，折叠起来比较紧凑，整个机构也相对简单，但密封性及耐用性较差。固定式顶盖和敞篷式顶盖有各自的优缺点，可不可以去除缺点而保留两者优点？设计师想出了一个折中的办法，在固定顶盖上开窗口，即“天窗”，既可保持固定顶盖的优点，又可在一定程度上获得敞篷效果，两者兼顾，还可增加厢内光线。这种方式受到汽车消费者的欢迎，在20世纪80年代后，开天窗的轿车迅速流行起来。一般来说，天窗主要由玻璃窗、密封橡胶条和驱动机构组成。开启的形式一般分为外滑板式、内滑板式及倾斜式。外滑板式的玻璃窗在顶盖上面滑动；内滑板式的玻璃窗在顶盖下面与篷顶内饰衬之间滑动；倾斜式的玻璃窗前端或后端向上倾斜呈开启状态；目前多采用后两种形式。滑板式驱动机构由支架导轨、驱动电动机、减速齿轮器、离合器、钢索带、位置传感器及限位开关构成。整个驱动机构装置在车顶前面，由钢索带动玻璃窗在导轨上移动。当驱动机构工作时，限位开关可检测出玻璃窗全开、全闭、倾斜向上等状态，为防止发生玻璃窗移动时受阻导致电动机超负荷运转，还设置了超载保护离合器。顶盖天窗设计中最重要的问题是防漏水。天窗内侧应设流水槽和嵌有密封橡胶条的框架，从缝隙漏入的水通过流水槽和排水管流出车外。移动玻璃窗一般为褐色，可反射阳光，内则设有遮阳板，打开遮阳板后光线可射入车厢。行李箱盖行李箱盖要求有良好的刚性，结构上基本与发动机盖相同，也有外板和内板，内板有加强筋。一些被称为“二厢半”的轿车，...
