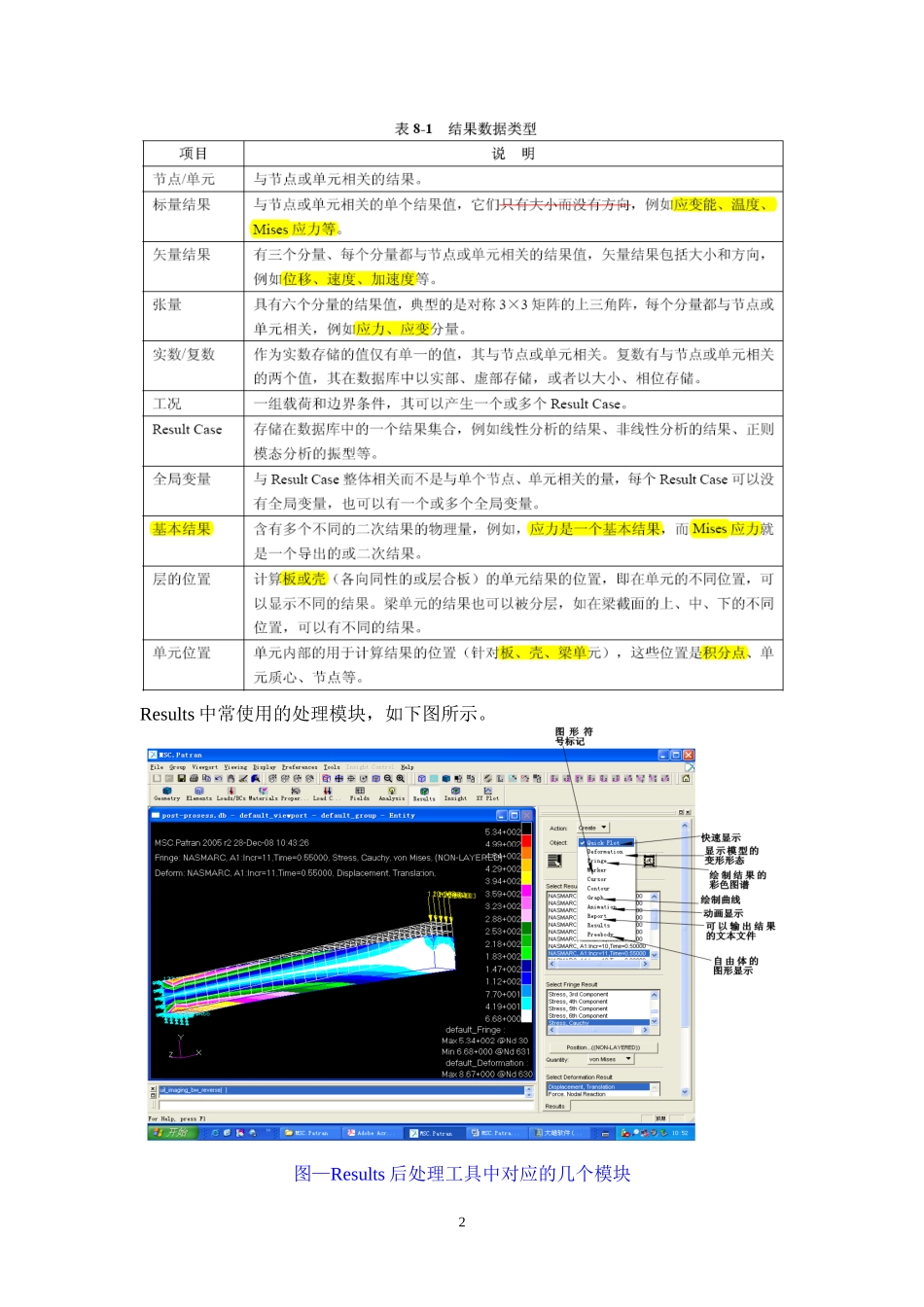

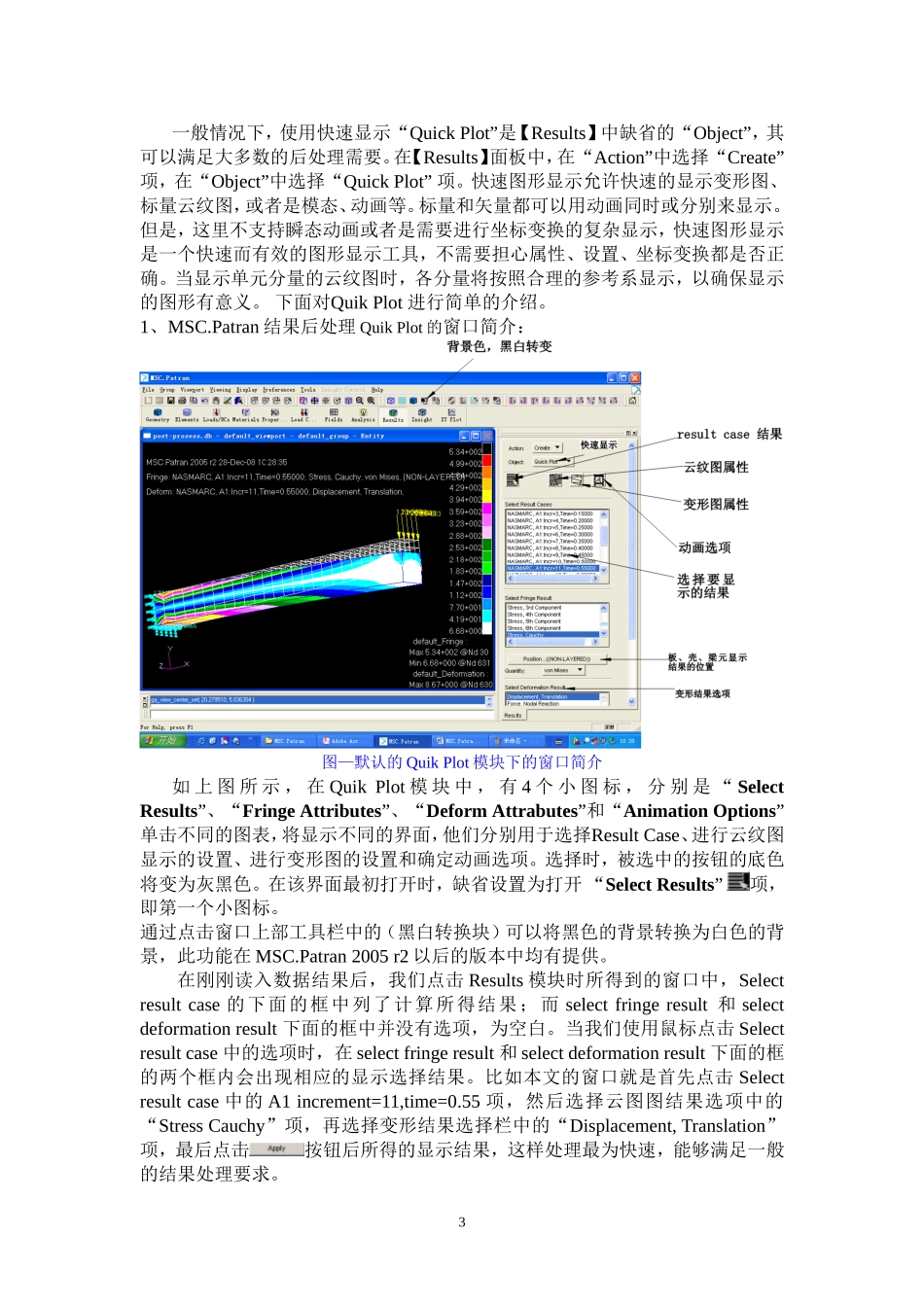

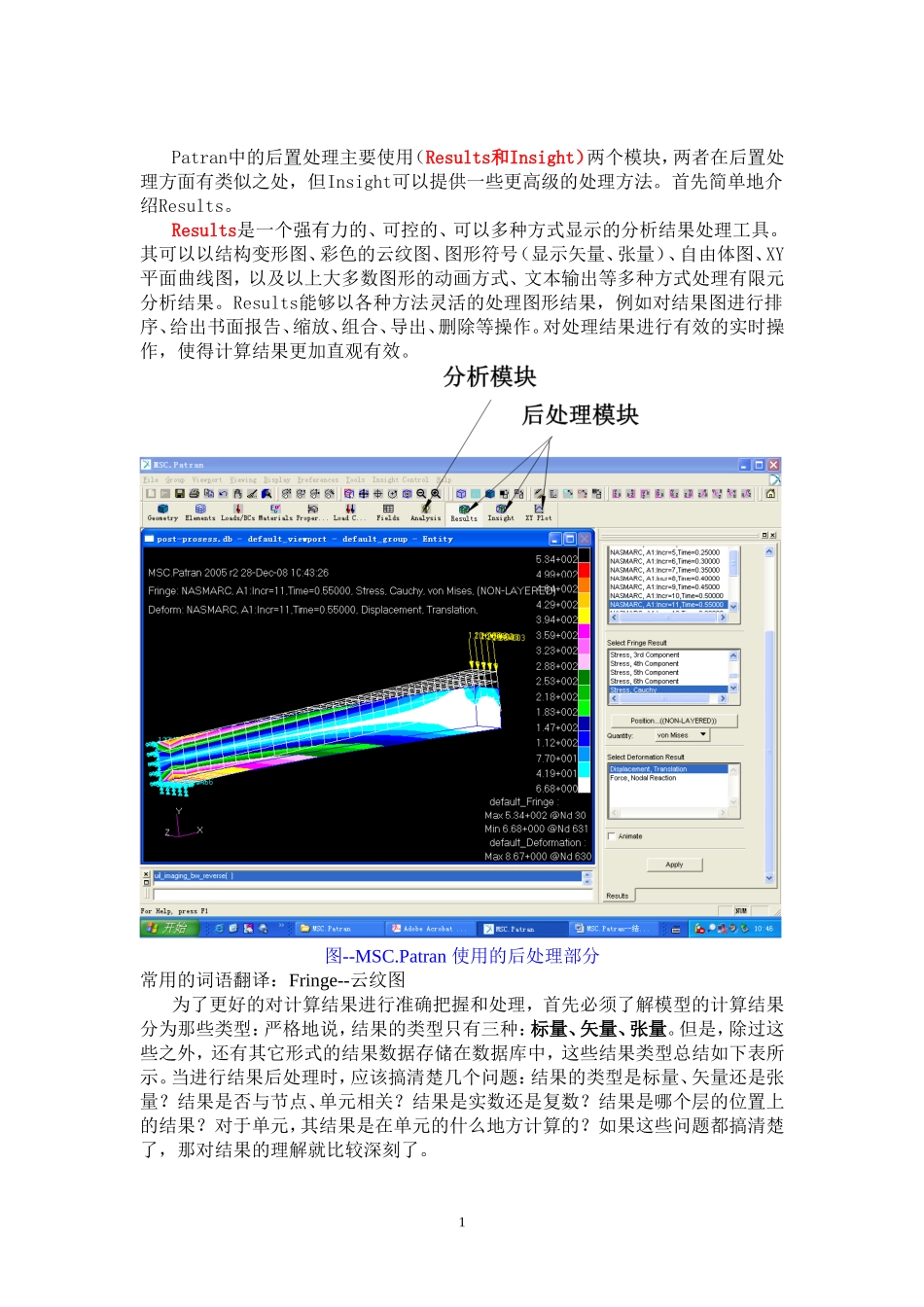

Patran中的后置处理主要使用（Results和Insight）两个模块，两者在后置处理方面有类似之处，但Insight可以提供一些更高级的处理方法。首先简单地介绍Results。Results是一个强有力的、可控的、可以多种方式显示的分析结果处理工具。其可以以结构变形图、彩色的云纹图、图形符号（显示矢量、张量）、自由体图、XY平面曲线图，以及以上大多数图形的动画方式、文本输出等多种方式处理有限元分析结果。Results能够以各种方法灵活的处理图形结果，例如对结果图进行排序、给出书面报告、缩放、组合、导出、删除等操作。对处理结果进行有效的实时操作，使得计算结果更加直观有效。图--MSC.Patran使用的后处理部分常用的词语翻译：Fringe--云纹图为了更好的对计算结果进行准确把握和处理，首先必须了解模型的计算结果分为那些类型：严格地说，结果的类型只有三种：标量、矢量、张量。但是，除过这些之外，还有其它形式的结果数据存储在数据库中，这些结果类型总结如下表所示。当进行结果后处理时，应该搞清楚几个问题：结果的类型是标量、矢量还是张量？结果是否与节点、单元相关？结果是实数还是复数？结果是哪个层的位置上的结果？对于单元，其结果是在单元的什么地方计算的？如果这些问题都搞清楚了，那对结果的理解就比较深刻了。1Results中常使用的处理模块，如下图所示。图—Results后处理工具中对应的几个模块2一般情况下，使用快速显示“QuickPlot”是【Results】中缺省的“Object”，其可以满足大多数的后处理需要。在【Results】面板中，在“Action”中选择“Create”项，在“Object”中选择“QuickPlot”项。快速图形显示允许快速的显示变形图、标量云纹图，或者是模态、动画等。标量和矢量都可以用动画同时或分别来显示。但是，这里不支持瞬态动画或者是需要进行坐标变换的复杂显示，快速图形显示是一个快速而有效的图形显示工具，不需要担心属性、设置、坐标变换都是否正确。当显示单元分量的云纹图时，各分量将按照合理的参考系显示，以确保显示的图形有意义。下面对QuikPlot进行简单的介绍。1、MSC.Patran结果后处理QuikPlot的窗口简介：图—默认的QuikPlot模块下的窗口简介如上图所示，在QuikPlot模块中，有4个小图标，分别是“SelectResults”、“FringeAttributes”、“DeformAttrabutes”和“AnimationOptions”单击不同的图表，将显示不同的界面，他们分别用于选择ResultCase、进行云纹图显示的设置、进行变形图的设置和确定动画选项。选择时，被选中的按钮的底色将变为灰黑色。在该界面最初打开时，缺省设置为打开“SelectResults”项，即第一个小图标。通过点击窗口上部工具栏中的（黑白转换块）可以将黑色的背景转换为白色的背景，此功能在MSC.Patran2005r2以后的版本中均有提供。在刚刚读入数据结果后，我们点击Results模块时所得到的窗口中，Selectresultcase的下面的框中列了计算所得结果；而selectfringeresult和selectdeformationresult下面的框中并没有选项，为空白。当我们使用鼠标点击Selectresultcase中的选项时，在selectfringeresult和selectdeformationresult下面的框的两个框内会出现相应的显示选择结果。比如本文的窗口就是首先点击Selectresultcase中的A1increment=11,time=0.55项，然后选择云图图结果选项中的“StressCauchy”项，再选择变形结果选择栏中的“Displacement,Translation”项，最后点击按钮后所得的显示结果，这样处理最为快速，能够满足一般的结果处理要求。3图—点击黑白转换工具所得的白色背景的视图要想得到较高质量的视图，必须对QuikPlot进一步的了解，因为该模块是我们在结果的后处理中最常用的，通常情况下也能满足使用要求的工具。同时还要提醒的是MSC.Patran窗口上部的不同功能的按钮的排列不是固定的，可以使用鼠标拖动改变，因此不能使用位置进行辨别一个按钮的功能，可以将鼠标轻轻移至该按钮下，稍候片刻即会显示该工具的功能，英文简单好懂。图—QuikPlot中的前两个小图标打开的视图4将FringeAttribute模块中的点掉以后的显示效果，从显示图上可以发现原来彩色图中右侧的彩色谱条被隐藏，未显示。打开按钮我们可以对云...
