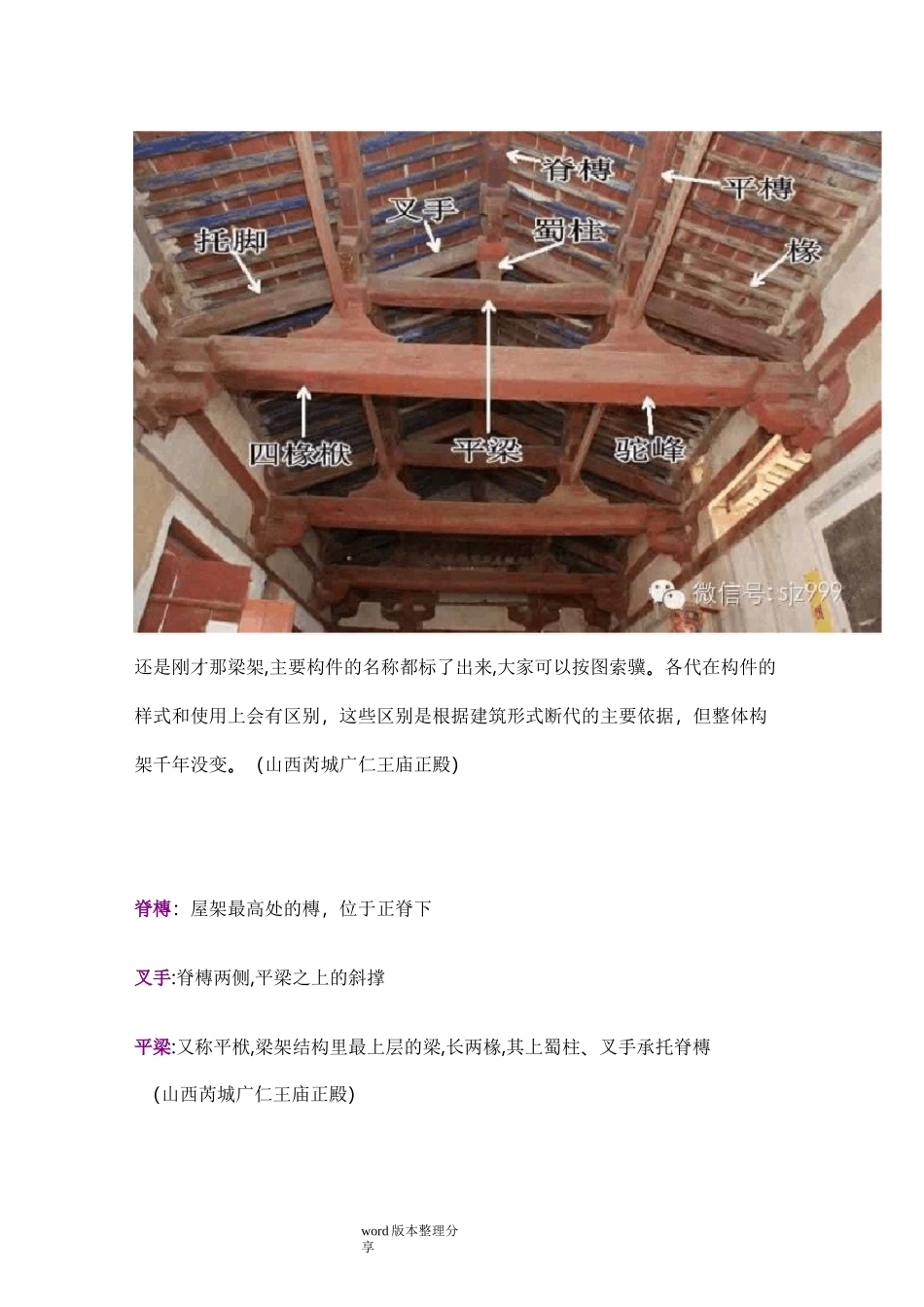

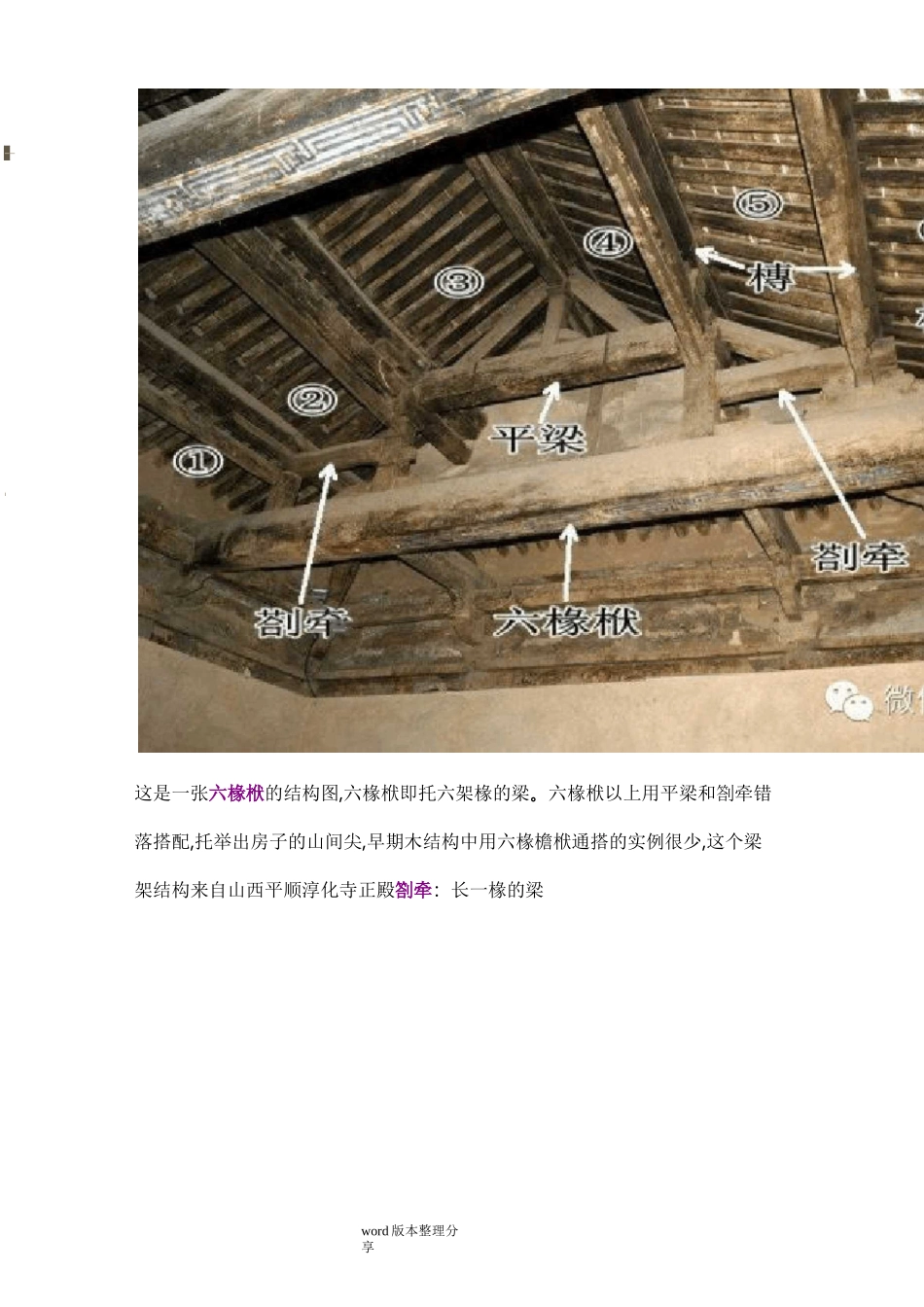

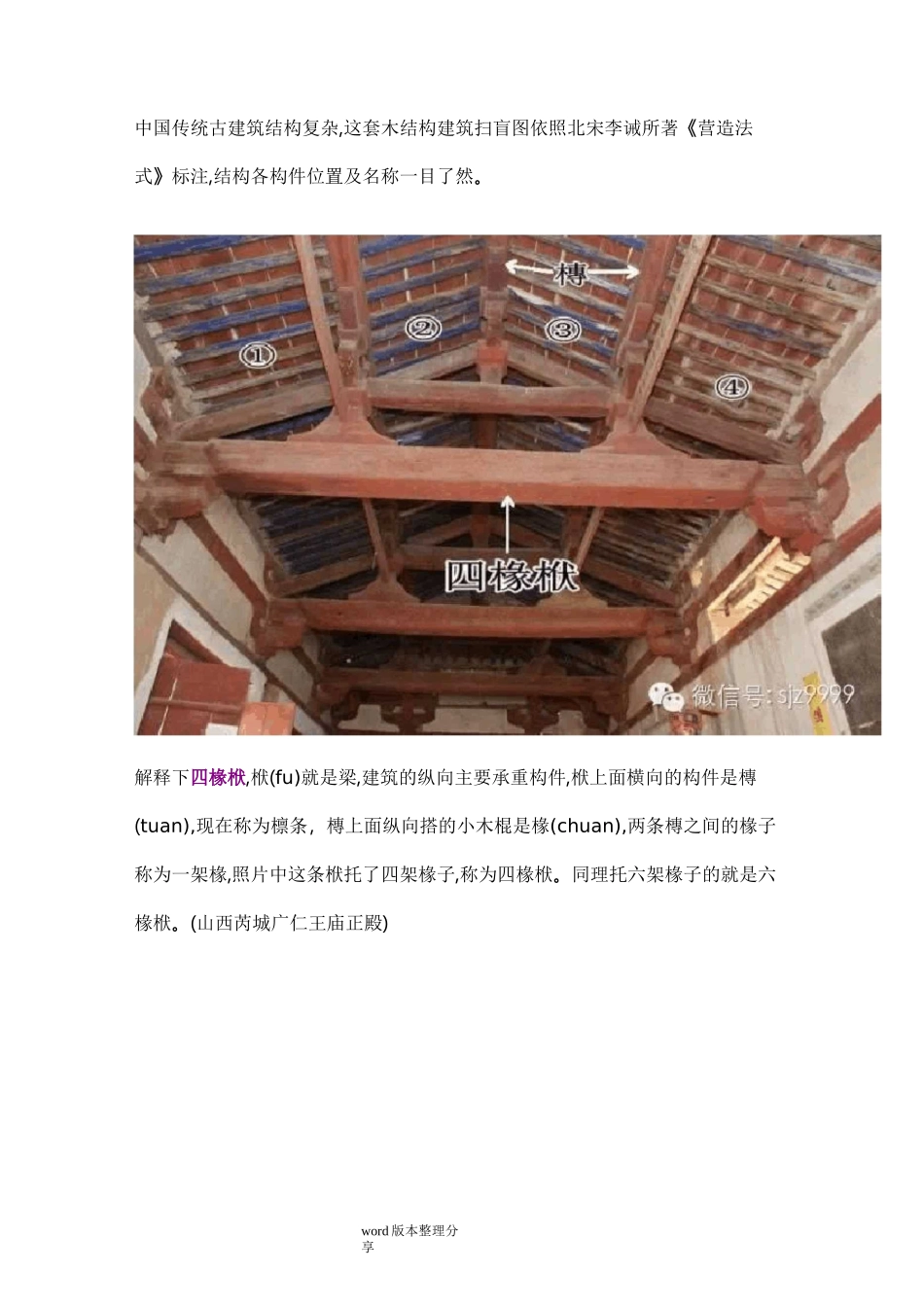

word版本整理分享中国传统古建筑结构复杂,这套木结构建筑扫盲图依照北宋李诫所著《营造法式》标注,结构各构件位置及名称一目了然。解释下四椽栿,栿(fu)就是梁,建筑的纵向主要承重构件,栿上面横向的构件是槫(tuan),现在称为檩条,槫上面纵向搭的小木棍是椽(chuan),两条槫之间的椽子称为一架椽,照片中这条栿托了四架椽子,称为四椽栿。同理托六架椽子的就是六椽栿。(山西芮城广仁王庙正殿)■word版本整理分享9还是刚才那梁架,主要构件的名称都标了出来,大家可以按图索骥。各代在构件的样式和使用上会有区别,这些区别是根据建筑形式断代的主要依据,但整体构架千年没变。(山西芮城广仁王庙正殿)脊槫:屋架最高处的槫,位于正脊下叉手:脊槫两侧,平梁之上的斜撑平梁:又称平栿,梁架结构里最上层的梁,长两椽,其上蜀柱、叉手承托脊槫(山西芮城广仁王庙正殿)1■■产word版本整理分享这是一张六椽栿的结构图,六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配,托举出房子的山间尖,早期木结构中用六椽檐栿通搭的实例很少,这个梁架结构来自山西平顺淳化寺正殿劄牵:长一椽的梁I一word版本整理分享古建筑的梁架结构有多种组合,这也是一座六椽檐栿通搭的建筑,结构与上图有很大不同,六椽栿上用四椽栿,四椽栿上用平梁(两椽),逐层递减,形成中国式房屋的山尖(山西泽州西四义普觉寺)word版本整理分享阑额是柱头间的联系构件,安装于柱头,上皮与柱齐平,有些建筑柱子最下端也有一道这样的联系构件,称为“地栿”。普拍方安装于柱头阑额之上,压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方,现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方,宋以后开始应用广泛。(山西沁县大云院正殿)word版本整理分享铺作是由斗拱组成的构造单元,分为三种,立于柱头的称柱头铺作;立于两柱之间阑额或普拍方上的是补间¥甫作,立于转角处角柱上的叫转角¥甫作。附图是座歇山顶建筑,前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶,则没有转角¥甫作。(山西沁县普照寺正殿)word版本整理分享这张示意图是七铺作,铺作数二出跳数+3,上图双抄双昂出四跳是四层,另加栌枓、耍头、襯方头各一层,共七层,称七铺作。(山西平遥镇国寺万佛殿)I-寸,兮rd版本整理分享丄上M罗瀚范文范例指导学习word版本整理分享丄上M范文范例指导学习word版本整理分享范文范例指导学习枓直接托替木不用令栱的情况很少见,只在唐宋时期有些实例,这张图是唐代建筑山西芮城广仁王庙正殿word版本整理分享范文范例指导学习如果铺作跳头上使用了横栱称为计心造,没有使用横栱则称为偷心造,附图是—朵四跳七铺作枓栱,第二跳的跳头上使用了瓜子栱(横栱),第四跳的跳头上用了令栱(横栱),因此这两跳称为计心;第一、三跳的跳头上没有使用横栱,这两跳称为偷心。范文范例指导学习word版本整理分享范文范例指导学习word版本整理分享r华五¥甫作单抄单昂重栱计心造。(山西武乡大云寺大雄宝范文范例指导学习word版本整理分享范文范例指导学习word版本整理分享范文范例指导学习word版本整理分享再做张假昂与耍头区分的图。假昂和真昂一样也出跳,区别是真昂是斜置构件,用杠杆原理挑出,而假昂是水平构件,只把昂尖做成昂形,作用与华栱相当。假昂与耍头的区分同样是看是否出跳,此图下面出跳托令栱的是昂(假昂),上面不出跳的是耍头。(山西平顺北社观音堂)范文范例指导学习word版本整理分享范文范例指导学习word版本整理分享范文范例指导学习word版本整理分享垂搏板悬山顶建筑山面。(山西襄垣文庙大成范文范例指导学习word版本整理分享范文范例指导学习word版本整理分享范文范例指导学习word版本整理分享不少古建筑采用组合式主梁,配图这张进深六椽,采用四椽栿对前乳栿用三柱,孚加伏也有对在后面的,两段梁的结点在内柱上。四椽栿:长四架椽的梁;乳栿:长两椽的梁;劄牵:长一椽的梁。配图这座大殿是山西长子善村龙王庙,山面护坡和墙塌了,骨骼夕卜露。范文范例指导学习word版本整理分享这张图也是四椽栿对前乳栿用三柱,殿内效果。配图是山西长子壁村三嵕庙,元代,现在后檐柱严重内倾,很危险了。四椽栿对...
