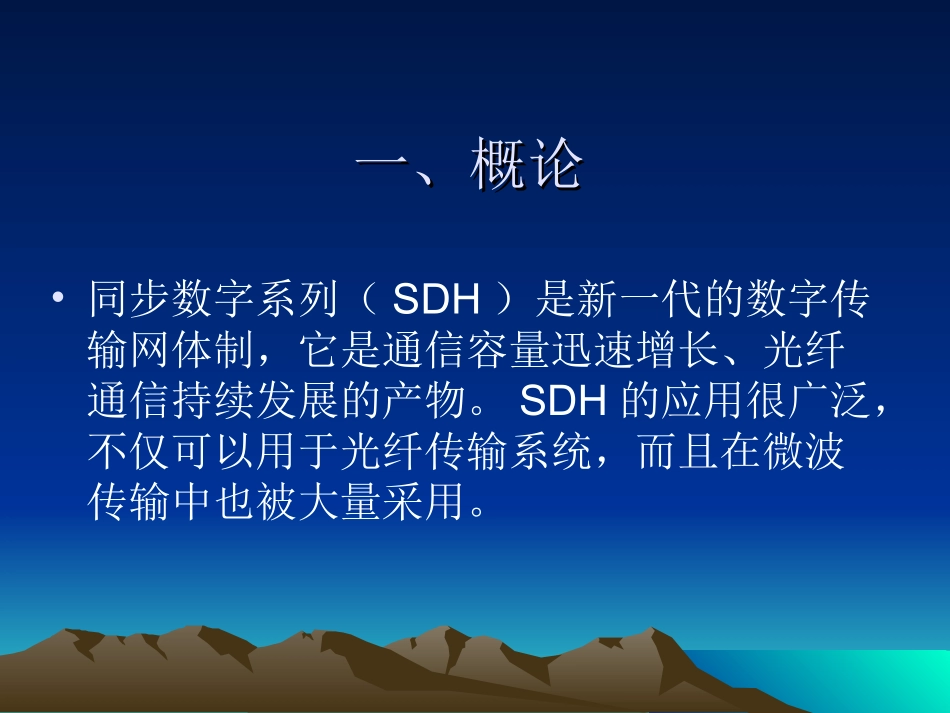

SDHSDH数字微波传输系统数字微波传输系统一、概论一、概论•同步数字系列（SDH）是新一代的数字传输网体制，它是通信容量迅速增长、光纤通信持续发展的产物。SDH的应用很广泛，不仅可以用于光纤传输系统，而且在微波传输中也被大量采用。1.11.1同步数字系列的微波传输同步数字系列的微波传输•数字微波接力通信与光纤通信、卫星通信一起被称为现代通信传输的三大主要手段。它具有传输容量大、长途传输质量稳定、投资少、建设周期短、维护方便等特点，因此受到各国的普遍重视。•我国的数字微波通信始于60年代。在60年代至70年代初的起步阶段，研制出了中、小容量数字微波通信系统。随后，第一代中、小容量数字微波通信系统很快投入了应用，调制方式以QPSK为主，并有少量设备使用了8PSK调制。80年代是我国数字微波通信发展的第二阶段，单波道传输速率上升到140Mbit/s，调制方式一般采用16QAM。80年代后期至今，随着同步数字系列在传输系统中的推广应用，数字微波通信进入了第三个重要发展期。•为了适应SDH传输速率的要求，数字微波接力通信系统的单波道传输速率必须进一步提高。目前，单波道传输速率可达300Mbit/s以上，这就要求使用的调制方法具有更高的频谱利用率。在开始时使用64QAM、128QAM以及512QAM调制技术，这些技术的使用对波形成形技术要求更为严格，结果使系统误码率上升。为此引入了纠错编码技术，以降低系统的误码率。在SDH微波传输中还采用了多级编码调制和网格编码调制等将纠错编码和调制结合在一起进行设计的新技术。1.2SDH1.2SDH微波传输设备微波传输设备•SDH微波传输设备是微波站装备的基本设施。下面主要以加拿大北方电信的STM－4微波传输设备为例。STM－4的传输速率为622.08Mbit/s，占用两个微波波道。SDH微波微波传输设备主要有以下三个部分组成：中频调制解调部分，微波收发信机部分，操作、管理、维护和参数配置部分（OAMP）部分。STM－4复用器OAMPIF调制解调器发信机收信机SDHSDH微波传输设备微波传输设备SDHSDH复用设备复用设备去发信去发信开线开线自收信自收信天线天线STMSTM－－44光接口光接口IFIFIFIFch.Bch.B4×STM-14×STM-1或或4×63×2Mbit/s4×63×2Mbit/sRFRFCNetCNet终端站的电路配置终端站的电路配置复用设备完成对4个STM－1或4×63个2Mbit/s数据流的复用。然后通过STM－4速率的光接口送中频调制器（IFModem)。两个STM－4光接口分别安排在波道A、B的中频解调器中，其中一个作为备份，从图中可见，STM－4群路622Mbit/s的传输容量实际上是在两个微波波道中传输的。由于采取512QAM的调制方式，发信功率较大。OAMP单元通过控制网络CNET与中频调制解调器接口，完成系统的操作、管理、维护各参数配置功能。1.2.21.2.2收信信号流程收信信号流程•发信方向的信号处理流程如图所示。STM-4群路数据流经光传输接口（OTI)接入A、B波道的数字信号处理器（DSP）。OTI电路在发信方向的主要作用是STM-4数据流的光/电变换、串/并转换和微波帧形成等。DSP电路用于发信数据流的纠错编码、差分编码等数据处理。OTI电路将STM-4输入信号分接成两路2×STM－1数据流，其速率为311.4Mbit/s.此信号经OTI电路处理并留出微波附加开销（RFCOH）的插入时隙后，形成微波帧结构，此数据流用RC6表示，其串行速率为322.56Mbit/s.每一个OTI电路送出RC61和RC62两路数据流，用以表示STM-4的两个2×STM－1数据流。若ch.A波道出现故障，将RC61送至N:1波道保护总线，由保护总线将该信号送至保护波道的OTI电路，再由它接至保护波道的DSP电路，进行两路并行发送，完成保护作用。OTI2OAMPOAMP接口SOH接口DSPOTI1512QAMOAMPSOH接口OAMP接口DSP512QAM信号发送流程图发信发信NN：：11波波道道保护总线保护总线和和SDHSDH复用复用设备接口设备接口中频调制解调器BPFLNA下变频时延均衡OTI1OAMP接口OAMPSDH接口DSP512QAM解调时域均衡幅频均衡同相合成收信收信N:1N:1波道波道保护总线保护总线去复用设备去复用设备来自来自ch.Bch.BDSPDSP去去ch.Bch.BDSPDSPCNetCNetSOHSOH分集接收组合器分集接收组合器中频调制解调器中频调制解调器信号接收流程图信号接收流程图IFIF收信方面的信号流程图，为简...
