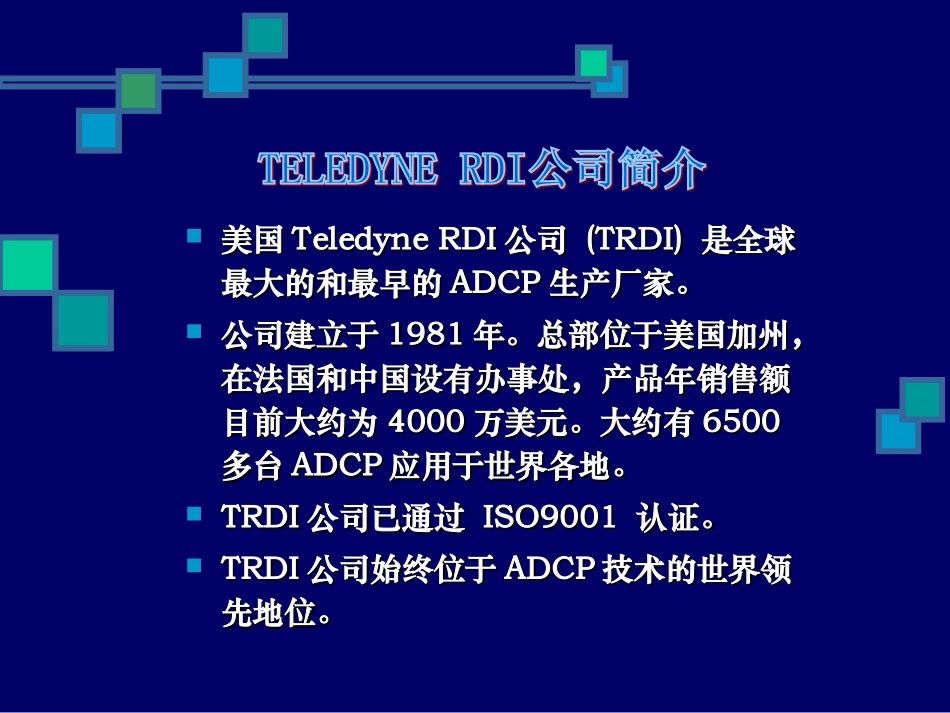

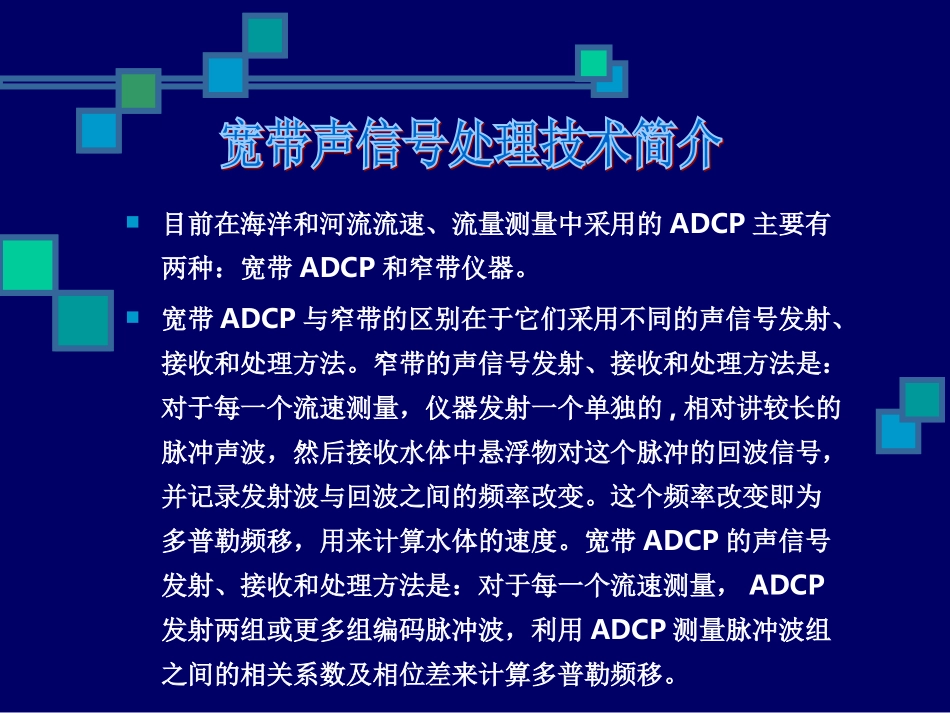

美国美国TeledyneRDITeledyneRDI公司公司(TRDI)(TRDI)是全球是全球最大的和最早的最大的和最早的ADCPADCP生产厂家。生产厂家。公司建立于公司建立于19811981年。总部位于美国加州，年。总部位于美国加州，在法国和中国设有办事处，产品年销售额在法国和中国设有办事处，产品年销售额目前大约为目前大约为40004000万美元。大约有万美元。大约有65006500多台多台ADCPADCP应用于世界各地。应用于世界各地。TRDITRDI公司已通过公司已通过ISO9001ISO9001认证。认证。TRDITRDI公司始终位于公司始终位于ADCPADCP技术的世界领技术的世界领先地位。先地位。目前在海洋和河流流速、流量测量中采用的ADCP主要有两种：宽带ADCP和窄带仪器。宽带ADCP与窄带的区别在于它们采用不同的声信号发射、接收和处理方法。窄带的声信号发射、接收和处理方法是：对于每一个流速测量，仪器发射一个单独的,相对讲较长的脉冲声波，然后接收水体中悬浮物对这个脉冲的回波信号，并记录发射波与回波之间的频率改变。这个频率改变即为多普勒频移，用来计算水体的速度。宽带ADCP的声信号发射、接收和处理方法是：对于每一个流速测量，ADCP发射两组或更多组编码脉冲波，利用ADCP测量脉冲波组之间的相关系数及相位差来计算多普勒频移。窄带(Narrowband):ADCP的声信号发射和处理的一种方法.对于每一个流速测量，ADCP发射一个单独的、相对较长的脉冲波,然后聆听(即接受)水体中颗粒物对这个脉冲的反射波,并记录发射波与反射波之间的频率改变即多普勒频移,用来计算水体的速度.靠多次平均来消除干扰。图1～2表示单频系统存在的问题和工作过程。图1单频系统的困扰图2单频信号不能回避带内噪声宽带(Broadband):ADCP的声信号发射和处理的一种方法.对于每一个流速测量,ADCP发射两组或多组脉冲波序列.每个脉冲波序列由许多子脉冲(称为编码单元)组成．ADCP测量回波序列的相关系数及相位差,铲除粗差,精确计算流速.其优点是流速测量标准误差小,空间(测点)和时间(垂线)分辨率高.用相关计算来消除干扰。图3是宽带的理论基础。图3宽带声信号的基础理论图3宽带声信号的基础理论啾波(Chirp)是线性调频(LFM)信号的简称﹐利用脉冲压缩技术，信号的脉冲宽度大大小于接收到的信号而其总能量却与接收到的信号能量相同。这样一来﹐输出信号的幅度比起常规方法输出信号的幅度要大得多。由于发射脉冲的宽度大﹐采用脉冲压缩技术（Chirp信号）的仪器之量程大幅提高而且分辩率也显著改善。虽然宽带信号就可得到较高信噪比（SNR），但是不能排除噪声集合的干扰，而Chirp信号解决的办法是在发射信号中加入很多的干扰信号（即冗码），靠线性匹配滤波来检索信号，几乎能完全避免噪声干扰接收到完全正确的信号，图4是Chirp声信号及发射发射、接收过程的描述。图4Chirp声信号及发射、接收过程美国TRDI公司生产的“骏马”系列“瑞江”牌河流宽带ADCP是TRDI公司的第三代声学多普勒河流流量测验系统。与第一代和第二代河流ADCP相比，“瑞江”ADCP的尺寸，重量，盲区都大大减小；价格也大幅度降低。美国国家地理调查局已接受“瑞江”ADCP作为其河流流量测验的标准仪器之一，各项指标见表1。图5标准工作模式频率（型号）1200（WHRZ1200-1）600kHz（WHR600-1）300kHz（WHRM300-1）盲区（m）00.251.0单元数1～1281～1281～128最小单元长度（m）0.250.51.0最大单元长度（m）2.048最小剖面深度（m）0.81.83.5最大剖面深度（m）20～2670～10092～165流速量程（m/s）±5.0（默认）±20.0（最大）±5.0（默认）±20.0（最大）±5.0（默认）±20.0（最大）流速精度0.25%±2.5mm/s0.25%±2.5mm/s0.5%±5mm/s流速分辨率1mm/s1mm/s1mm/s浅水高精工作模式盲区（m）00.25--单元数1～2551～255--最小单元长度（m）0.010.1--最小剖面深度（m）0.30.7--最大剖面深度（m）4.08.0--流速量程（m/s）±1.0±1.0--多线法测流模式注有有有规范规定表格自动生成注有有有表1各种频率走航式宽带ADCP系统的主要技术指标注：长江水文局在保持WinRiver功能的基础上研究开发采用了TRDI公司的宽带信号处理专利技术。该技术的应用，在保证精度的前提下，提高了流速测...
