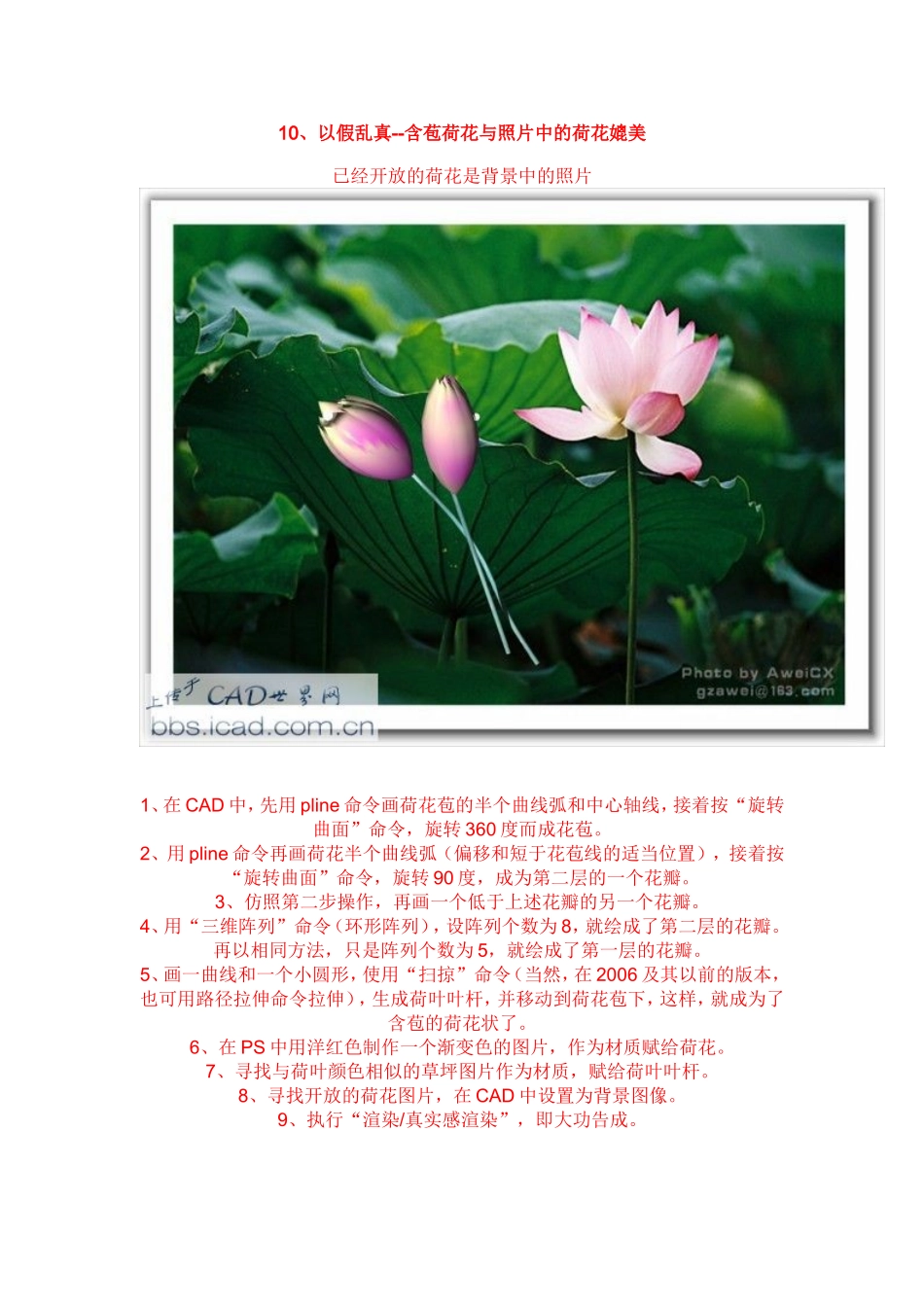

10、以假乱真--含苞荷花与照片中的荷花媲美已经开放的荷花是背景中的照片1、在CAD中，先用pline命令画荷花苞的半个曲线弧和中心轴线，接着按“旋转曲面”命令，旋转360度而成花苞。2、用pline命令再画荷花半个曲线弧（偏移和短于花苞线的适当位置），接着按“旋转曲面”命令，旋转90度，成为第二层的一个花瓣。3、仿照第二步操作，再画一个低于上述花瓣的另一个花瓣。4、用“三维阵列”命令（环形阵列），设阵列个数为8，就绘成了第二层的花瓣。再以相同方法，只是阵列个数为5，就绘成了第一层的花瓣。5、画一曲线和一个小圆形，使用“扫掠”命令（当然，在2006及其以前的版本，也可用路径拉伸命令拉伸），生成荷叶叶杆，并移动到荷花苞下，这样，就成为了含苞的荷花状了。6、在PS中用洋红色制作一个渐变色的图片，作为材质赋给荷花。7、寻找与荷叶颜色相似的草坪图片作为材质，赋给荷叶叶杆。8、寻找开放的荷花图片，在CAD中设置为背景图像。9、执行“渲染/真实感渲染”，即大功告成。CAD制作瓷盘模型简单，渲染彩图实难对于圆形器皿，在CAD中好像一般都是用曲面制作模型，这给渲染带来极大的麻烦。即使是实体，也很难按需要渲染不同的面。特别是以图片作为材质赋给模型就更难了，赋上去的图片各面都有，而且奇形怪状，很不真实。如下面的瓷盘，在CAD2007中以实体建模只需几分钟就建好了，可是赋材质渲染，却费劲不小，但是多动脑筋还是可以按需要渲染的。当你作好了三维模型，在渲染前需要对贴图的面，赋给材质，赋的方法是：1、击“材质”按钮，调出材质对话框，这时有两种操作方法：其一，如果要在CAD中查找它自带的材质，那么就击“材质库”按钮，在“当前库”中查找需要的文件后，左击鼠标，就将该文件输入到“当前图形”中的框内了。其二，如果要新建材质，那么击“新建”，又调出“新建标准材质”对话框，在“材质名”小格内输入你想命的名（如001），再击“查找文件”按钮，浏览你需要的图片文件，并确认后，就创建了新材质了。2、在材质对话框中，选择材质名后，击“修改/调整图像/按对象放缩“按钮后，再击“附着”按钮，将其赋给三维即可。如果赋给的材质显示得不真实，还需要”属性“参数，或重新调整比例，或重新下载图像文件。没有经验时需要反复多次才行，你去琢磨吧。3、曲面渲染的技巧：对于这种既有平面又有曲面，要渲染出好效果实在是难。我的经验是赋给主材质后，再单独给外面和曲面另附材质，外面的纯色容易，可里面附图案很难。经过探索曲面可单独一种图案赋给，然后以筒体贴图进行调整到合适位置。上面的龙盘周边的小龙图案就是这样赋给的，但是应当注意小龙图案的底色应该用PS更换为与龙盘的底色一致，如下图所示。液晶显示器—作品去年国庆节时我制作渲染了一套“开国大典”的液晶显示器，渲染图共6幅，这里将正面渲染图与背面的三维图选载如下：1、正面渲染图2、背面附材质的三维图现将上图在渲染前对材质设置的参数列下，供新手参考：显示器边框为不锈钢：比例＝1.0，适合对象；样板：真实；漫射：钩选“随对象”渲染；反光度：默认为50。屏幕为开国典礼图片：比例＝1.0，适合对象；样板：真实；漫射：未钩选“随对象”渲染；反光度为62。地面为木纹材质：比例＝2.0，适合对象；样板：真实；没有钩选“随对象”渲染；反光度为55；自发光18。显示器背壳为黑色线框（250＃），用全局控制“高级金属”渲染；环境光及漫射：均钩选“随对象”；反光度为84。用户光源、阳光及阴影均开启，并在左侧创建“聚光灯”照射，以增加正面亮度同上削减阴影厚度。1、渲染教程之一----在圆柱上贴图的八种方法网址：http://www.mjtd.com/bbs/dispbbs.asp?boardID=2&ID=56700&page=12、渲染教程之二---凹凸贴图的五法六例及十件作品网址：http://www.mjtd.com/bbs/dispbbs.asp?boardID=2&ID=57281&page=103、渲染教程之二--（续一）不同面凹凸贴图的实例网址：http://www.mjtd.com/bbs/dispbbs.asp?boardID=2&ID=57283&page=94、渲染教程之二--（续二）曲面贴图的十件作品网址：http://www.mjtd.com/bbs/dispbbs.asp?boardID=2&ID=57285&page=165、渲染经验谈之三---曲面...
