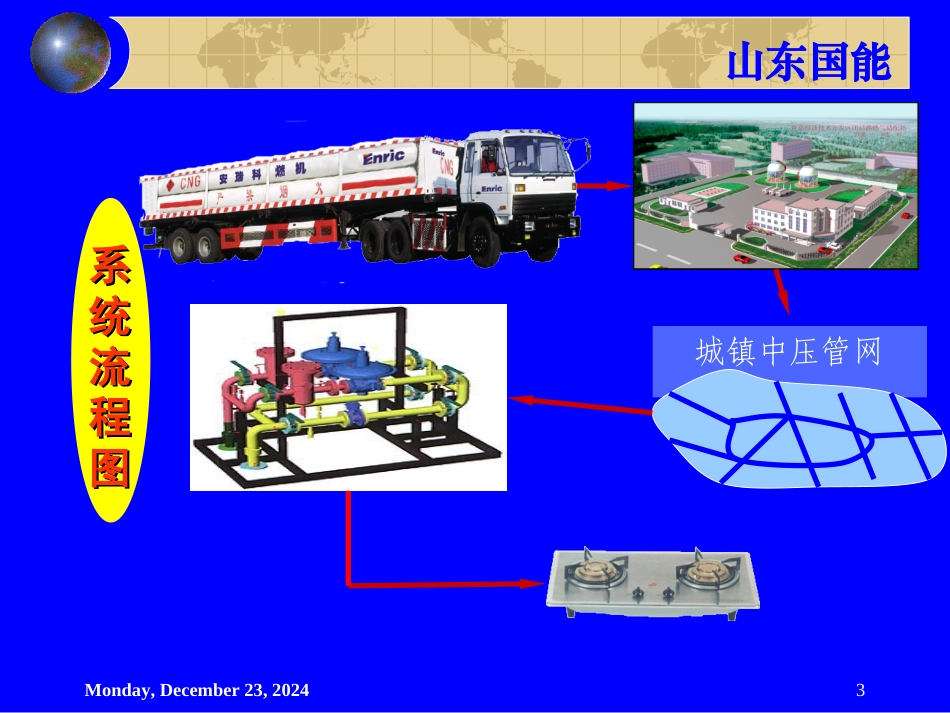

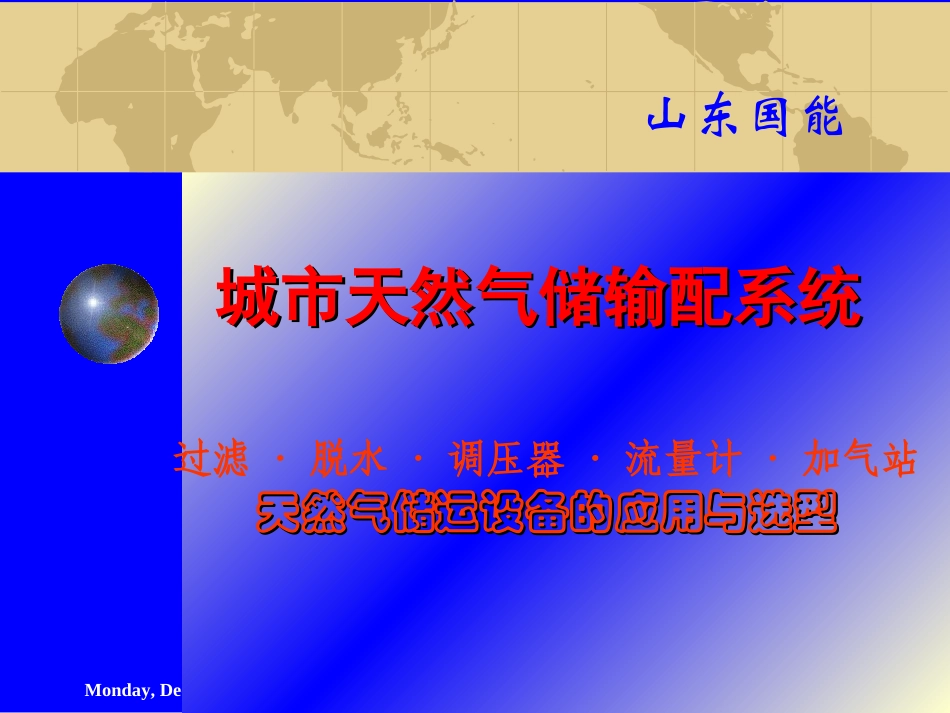

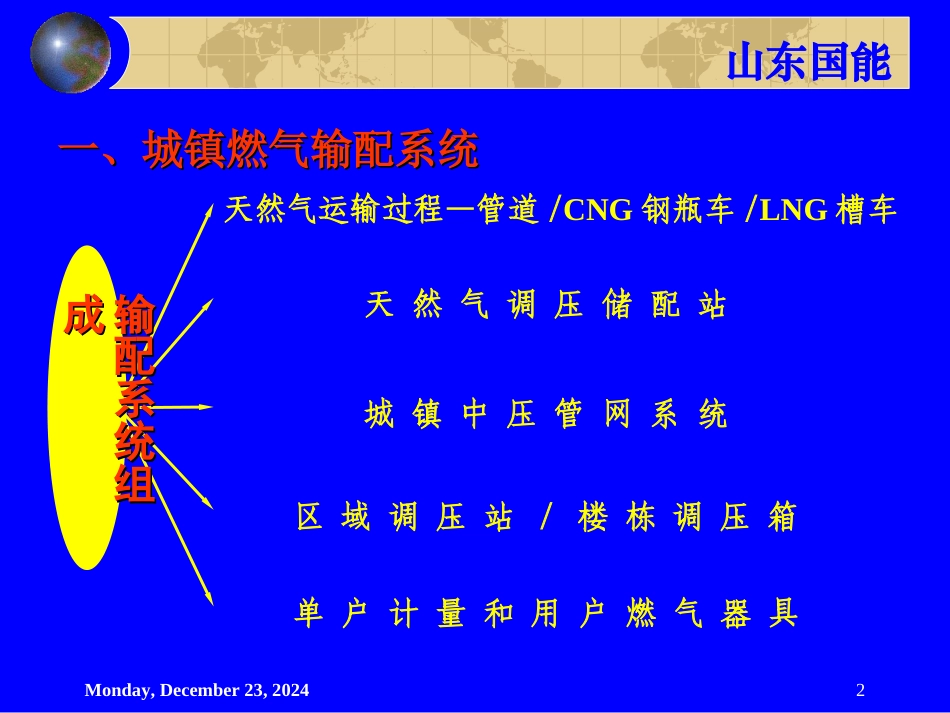

Monday,December23,20241山东国能城市天然气储输配系统城市天然气储输配系统过滤·脱水·调压器·流量计·加气站天然气储运设备的应用与选型天然气储运设备的应用与选型山东国能Monday,December23,20242山东国能天然气运输过程—管道/CNG钢瓶车/LNG槽车天然气调压储配站城镇中压管网系统区域调压站/楼栋调压箱单户计量和用户燃气器具一、城镇燃气输配系统一、城镇燃气输配系统输配系统组输配系统组成成Monday,December23,20243山东国能城镇中压管网系系统统流流程程图图20MPa换热器7.5MPa热水进出水一级换热及调压打开阀门出水1.6MPa二级换热二级调压1.6MPa三级调压0.3MPa城镇中压管网加臭热水炉三级调压0.3MPa储气罐储气罐储气罐热水进水泵计量表楼栋调压居民用户储气罐冷能利用事业冷能发电海水气化器（浸没燃烧式）气化器（开架式）加臭城市燃气气化气压缩机液化天然气工艺液化天然气工艺Monday,December23,20246山东国能CLASS1500/25MpaCLASS600/10MpaCLASS300/5Mpa区域调压1.6-0.4Mpa楼栋调压0.4MPa–2～8kPa不同压力级制的调压器不同压力级制的调压器Monday,December23,20247山东国能调压器是由阀体、伺服机构、指挥器三大部分组成。伺服机构的膜片与阀杆、阀芯相连接，形成调压器主控执行机构；阀芯的开度由膜片上所承受的指挥器出口压力、调压器出口压力、作用在阀芯上的弹簧力、运动部件的重量的平衡所决定的。调压器进口压力的大小对阀芯在阀体内的相对位置没有影响，即运动部件处于同一压力条件下。驱动压力取自于阀芯上游的阀体上的高压气体，经过预调器减压产生指挥器出口压力，提供给伺服机构的膜片向上作用力。工作原理工作原理Monday,December23,20248山东国能指挥器出口压力是由可调节设定的弹簧力和取自调压器下游的调压器出口压力共同作用所决定的。在某个平衡条件下，如果进口压力降低或流量增加，那么调压器的出口压力就要下降。这样在伺服机构的膜片向上的作用力大于向下的作用力，阀芯向上运动，增大调压器的开度，从而使调压器的出口压力恢复到设定值。在某个平衡条件下，如果出口压力增加，在指挥器膜片的向下作用力大于向上作用力，使指挥器通道关小，提供给伺服机构膜片的指挥器出口压力降低。这样阀芯向下运动，关小调压器的开度，从而使调压器的出口压力恢复到设定值。Monday,December23,20249山东国能调压器安装示意图调压器安装示意图Monday,December23,202410山东国能管道上留有足够的空间能安装调压器，并有足够的操作维护空间；调压器上下游的管道处于同一平面，并能支撑其重量，否则须安装管道支撑；与调压器相连的法兰必须相互平行；安装前必须检查调压器，确保内部清洁以及没有损害；清扫调压器上游管路，保证其中没有任何杂质；确保调压器阀体流动指示方向与实际气流方向一致；安装说明：安装说明：Monday,December23,202411山东国能要达到理想的调压精度，必须保证调压器出口法兰面到反馈管接头的直线距离不小于4倍管径，不大于12倍管径；反馈管接头到下游截断阀的进口法兰的直线距离不小于2倍管径；试运前必须确保承压腔内没有压力，防止燃气与空气混合形成可爆燃的混合气；缓慢开启调压器上游阀并控制阀门开度，让少量燃气流入管路；试运说明：试运说明：Monday,December23,202412山东国能观察调压器下游压力表，压力缓慢上升，当达到或略微超出设定压力后，上游压力继续上升的同时下游压力保持稳定。如果下游压力达到设定值后继续升高，应立即关闭上游截断阀，终止调压器的运行；检查调压器压力设定错误或零流量时调压器发生内泄露。当调压器上下游压力稳定后，完全开启上游截止阀。缓慢地开启调压器下游截止阀，开始向下游管道充气。Monday,December23,202413山东国能概念数据1、锅炉耗气每吨70-80Nm3/h;2、居民耗气灶具1.0Nm3/h，热水器1.2Nm3/h；3、采暖耗气每平方米0.014Nm3/h;4、天然气的热值9600大卡；5、居民灶前气压2000±200Pa；6、锅炉进口气压5-8kPa;调压柜或调压箱的选型调压柜或调压箱的选型Monday,December23,202414山东国能二、天然气净化工艺二、天然气净化工艺在天然气储存、输送过程中，水的存在形式有两种：一种是游...
