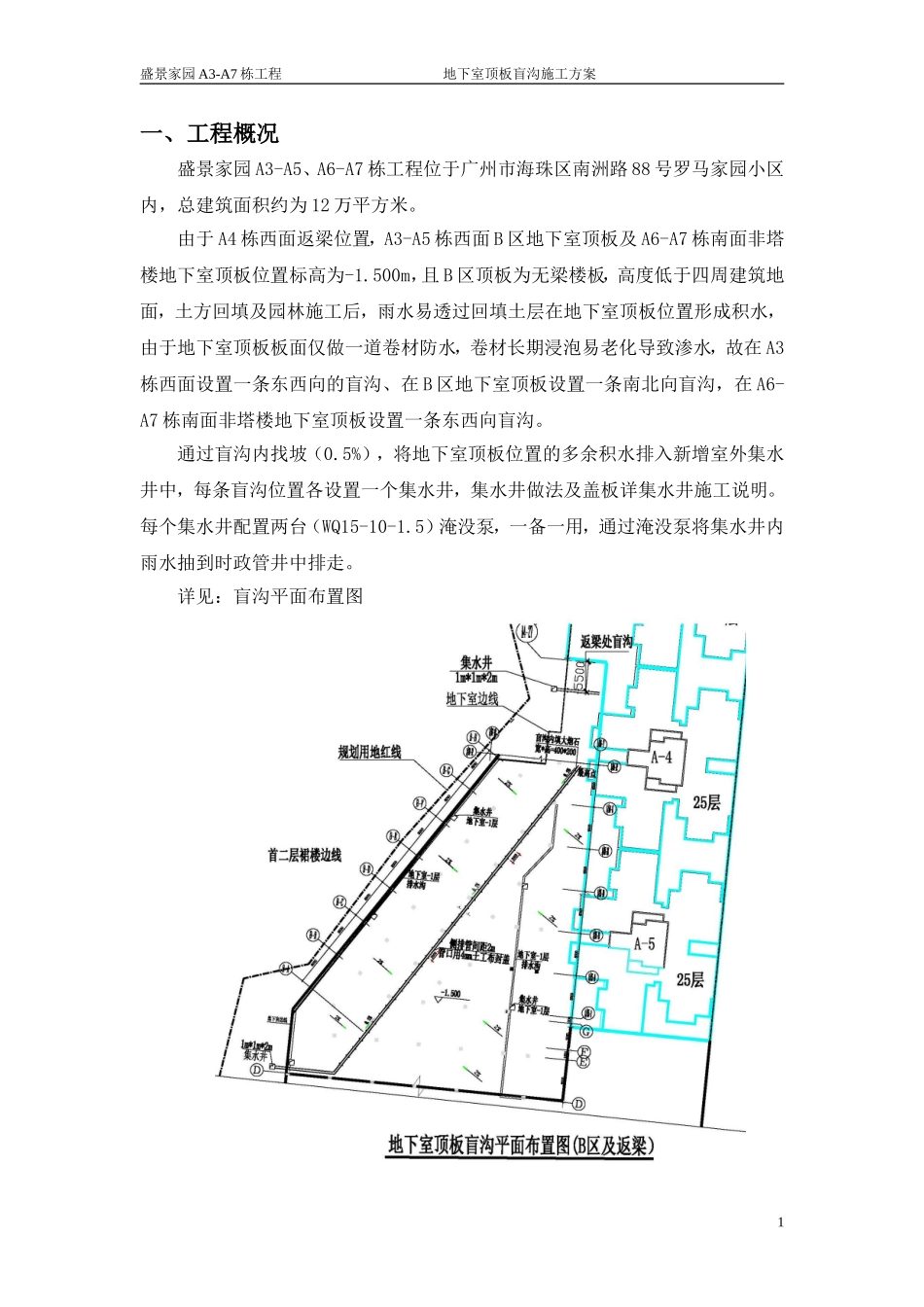

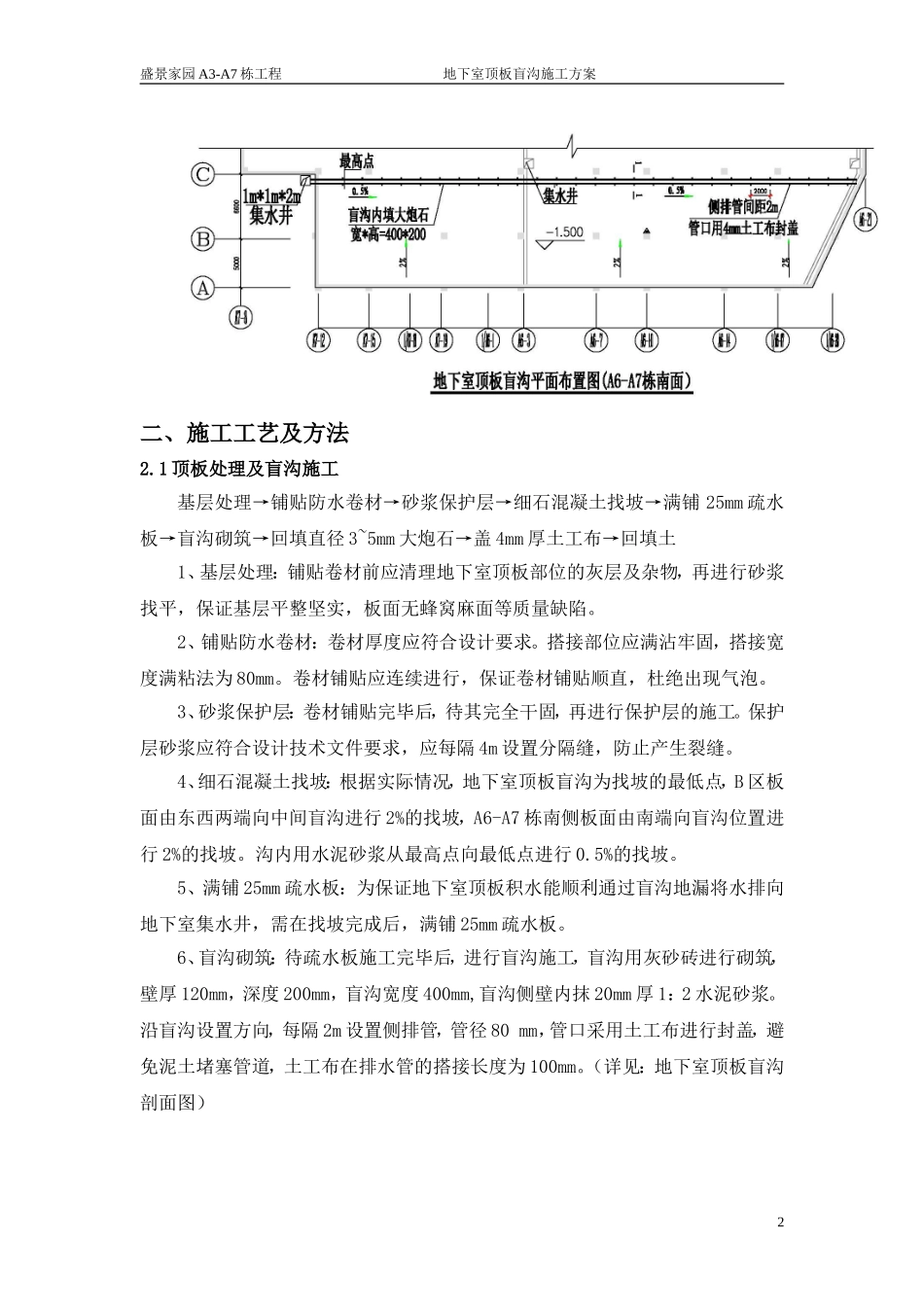

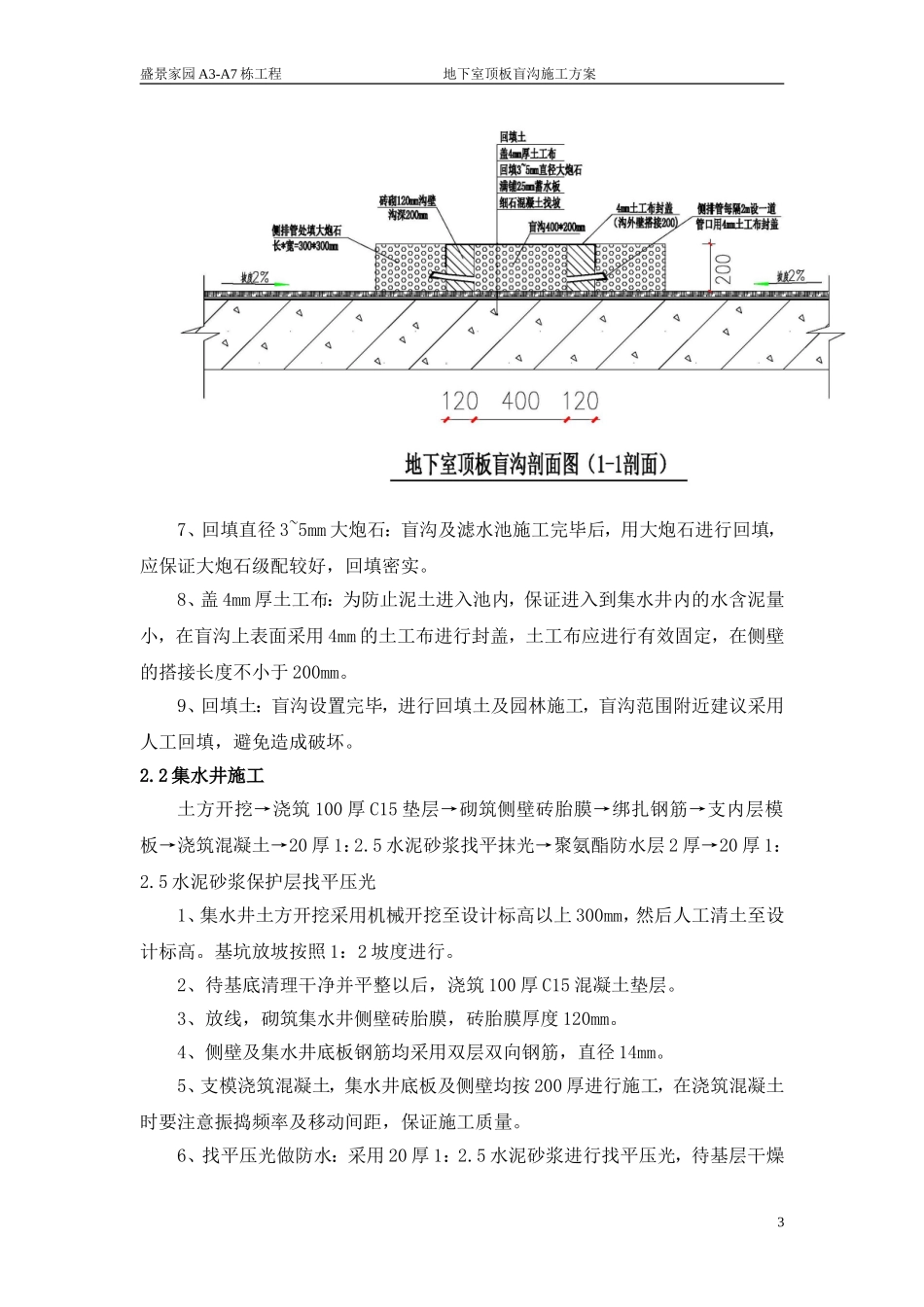

盛景家园A3-A7栋工程地下室顶板盲沟施工方案一、工程概况盛景家园A3-A5、A6-A7栋工程位于广州市海珠区南洲路88号罗马家园小区内，总建筑面积约为12万平方米。由于A4栋西面返梁位置，A3-A5栋西面B区地下室顶板及A6-A7栋南面非塔楼地下室顶板位置标高为-1.500m，且B区顶板为无梁楼板，高度低于四周建筑地面，土方回填及园林施工后，雨水易透过回填土层在地下室顶板位置形成积水，由于地下室顶板板面仅做一道卷材防水，卷材长期浸泡易老化导致渗水，故在A3栋西面设置一条东西向的盲沟、在B区地下室顶板设置一条南北向盲沟，在A6-A7栋南面非塔楼地下室顶板设置一条东西向盲沟。通过盲沟内找坡（0.5%），将地下室顶板位置的多余积水排入新增室外集水井中，每条盲沟位置各设置一个集水井，集水井做法及盖板详集水井施工说明。每个集水井配置两台（WQ15-10-1.5）淹没泵，一备一用，通过淹没泵将集水井内雨水抽到时政管井中排走。详见：盲沟平面布置图1盛景家园A3-A7栋工程地下室顶板盲沟施工方案二、施工工艺及方法2.1顶板处理及盲沟施工基层处理→铺贴防水卷材→砂浆保护层→细石混凝土找坡→满铺25mm疏水板→盲沟砌筑→回填直径3~5mm大炮石→盖4mm厚土工布→回填土1、基层处理：铺贴卷材前应清理地下室顶板部位的灰层及杂物，再进行砂浆找平，保证基层平整坚实，板面无蜂窝麻面等质量缺陷。2、铺贴防水卷材：卷材厚度应符合设计要求。搭接部位应满沾牢固，搭接宽度满粘法为80mm。卷材铺贴应连续进行，保证卷材铺贴顺直，杜绝出现气泡。3、砂浆保护层：卷材铺贴完毕后，待其完全干固，再进行保护层的施工。保护层砂浆应符合设计技术文件要求，应每隔4m设置分隔缝，防止产生裂缝。4、细石混凝土找坡：根据实际情况，地下室顶板盲沟为找坡的最低点，B区板面由东西两端向中间盲沟进行2%的找坡，A6-A7栋南侧板面由南端向盲沟位置进行2%的找坡。沟内用水泥砂浆从最高点向最低点进行0.5%的找坡。5、满铺25mm疏水板：为保证地下室顶板积水能顺利通过盲沟地漏将水排向地下室集水井，需在找坡完成后，满铺25mm疏水板。6、盲沟砌筑：待疏水板施工完毕后，进行盲沟施工，盲沟用灰砂砖进行砌筑，壁厚120mm，深度200mm，盲沟宽度400mm,盲沟侧壁内抹20mm厚1：2水泥砂浆。沿盲沟设置方向，每隔2m设置侧排管，管径80mm，管口采用土工布进行封盖，避免泥土堵塞管道，土工布在排水管的搭接长度为100mm。（详见：地下室顶板盲沟剖面图）2盛景家园A3-A7栋工程地下室顶板盲沟施工方案7、回填直径3~5mm大炮石：盲沟及滤水池施工完毕后，用大炮石进行回填，应保证大炮石级配较好，回填密实。8、盖4mm厚土工布：为防止泥土进入池内，保证进入到集水井内的水含泥量小，在盲沟上表面采用4mm的土工布进行封盖，土工布应进行有效固定，在侧壁的搭接长度不小于200mm。9、回填土：盲沟设置完毕，进行回填土及园林施工，盲沟范围附近建议采用人工回填，避免造成破坏。2.2集水井施工土方开挖→浇筑100厚C15垫层→砌筑侧壁砖胎膜→绑扎钢筋→支内层模板→浇筑混凝土→20厚1：2.5水泥砂浆找平抹光→聚氨酯防水层2厚→20厚1：2.5水泥砂浆保护层找平压光1、集水井土方开挖采用机械开挖至设计标高以上300mm，然后人工清土至设计标高。基坑放坡按照1：2坡度进行。2、待基底清理干净并平整以后，浇筑100厚C15混凝土垫层。3、放线，砌筑集水井侧壁砖胎膜，砖胎膜厚度120mm。4、侧壁及集水井底板钢筋均采用双层双向钢筋，直径14mm。5、支模浇筑混凝土，集水井底板及侧壁均按200厚进行施工，在浇筑混凝土时要注意振捣频率及移动间距，保证施工质量。6、找平压光做防水：采用20厚1：2.5水泥砂浆进行找平压光，待基层干燥3盛景家园A3-A7栋工程地下室顶板盲沟施工方案后进行2mm厚聚氨酯防水层施工。8、具体做法，详见集水井大样、盖板大样集水井大样图4盛景家园A3-A7栋工程地下室顶板盲沟施工方案盖板及节点大样5
