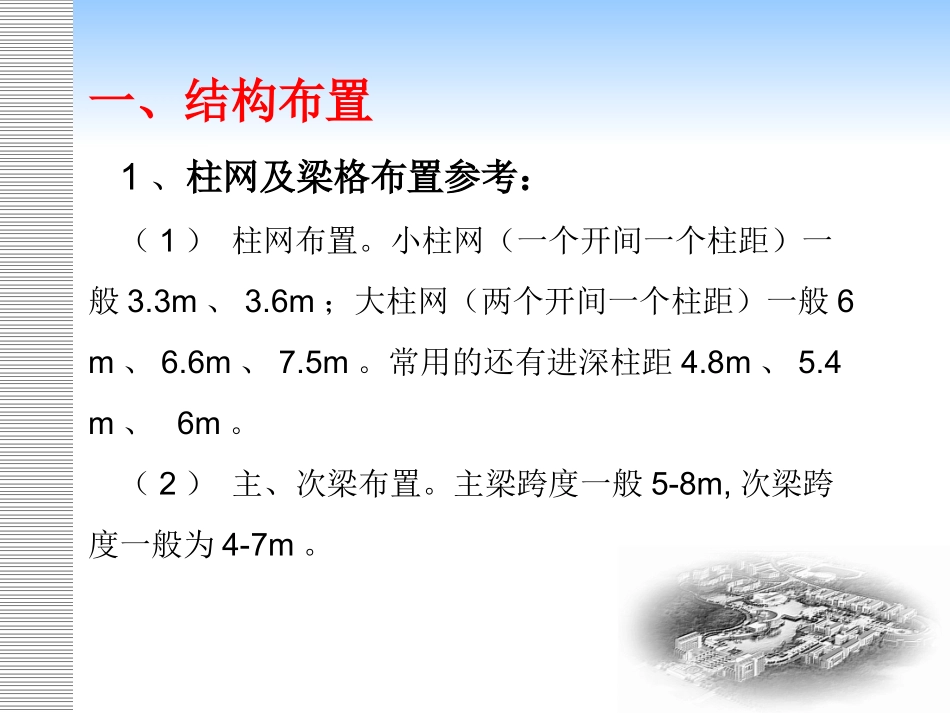

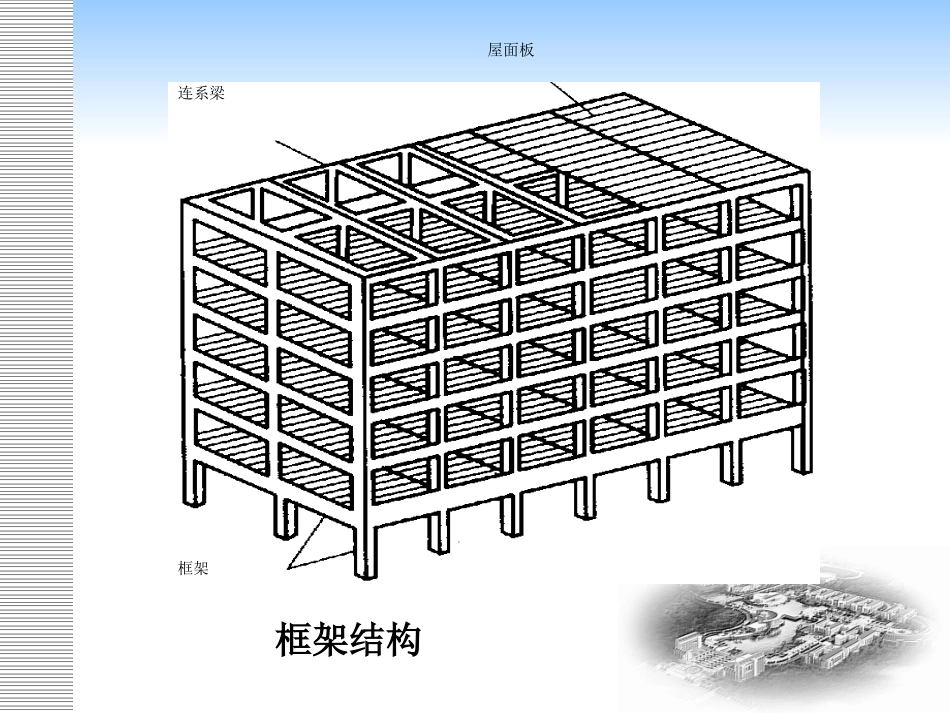

毕业设计—结构部分湖南高速铁路职业技术学院建筑工程系屋面板连系梁框架框架结构一、结构布置1、柱网及梁格布置参考：（1）柱网布置。小柱网（一个开间一个柱距）一般3.3m、3.6m；大柱网（两个开间一个柱距）一般6m、6.6m、7.5m。常用的还有进深柱距4.8m、5.4m、6m。（2）主、次梁布置。主梁跨度一般5-8m,次梁跨度一般为4-7m。2、柱、梁、板的截面尺寸估算（1）柱截面的宽与高一般取层高的1/15～1/20，同时满足h≥l0/25、b≥l0/30，l0为柱计算长度。多层房屋中，框架柱截面的宽度和高度不宜小于300mm；高层建筑中，框架柱截面的高度不宜小于400mm，宽度不宜小于350mm。柱截面高度与宽度之比为1～2。柱净高与截面高度之比宜大于4。（2）框架梁的截面尺寸可参考受弯构件按下式估算：梁高h＝(1/8～1/12)l，其中l为梁的跨度。梁宽b＝(1/2～1/3)h。在抗震结构中，梁截面宽度不宜小于200mm，梁截面的高宽比不宜大于4，梁净跨与截面高度之比不宜小于4。（3）板的厚度h不小于1/40l0，其中l0为板的跨度。且满足单向板大于60mm，双向板大于80mm。二、结构计算1、板的计算（1）荷载计算（2）计算简图（3）弯矩计算（4）配筋计算恒载：架空隔热层（包括三皮砖墩）1.7KN/m2防水构造层0.3KN/m220厚1：3水泥砂浆0.02×20=0.4KN/m2平均厚160水泥焦渣找坡层0.16×14=2.24KN/m2现浇屋面板厚1000.1×25=2.5KN/m220厚板底石灰砂浆抹灰0.02×17=0.34KN/m2现示例某屋面荷载计算格式如下：（1）荷载计算标准值gkk设计值g=1.2×7.48=8.98KN/m2=7.48KN/m2活载：标准值（上人屋面）qkk=1.5KN/m2设计值q=1.4×1.5=2.1KN/m2合计设计值q+g=11.08KN/m2（2）计算简图首先要判断是单向板还是双向板。对于单向板,一般取1米宽作为计算单元。对于双向板:则以各区格板为计算单元。中间支座无论板搁于砖墙上还是与梁整浇均视为连续构件的铰支座。当连续板与梁整浇的时侯，考虑板对梁的转动受到了约束，应对板的荷载进行调整。边支座：当板直接搁于砖墙上时为铰支座。当板与边梁整浇时，如边梁截面尺寸不大时视为铰支，如边梁截面尺寸大时视为固定端。对于梁，一般视为铰支座，当以柱作为梁的支承，若柱﹑梁线刚度比大于3，可按刚性结点考虑。双向板的计算简图（3）内力计算双向板弯矩计算M=表中系数×（g+q）l21/11（g+q）l2-1/11（g+q）l21/16（g+q）l2-1/14（g+q）l21/11（g+q）l2-1/11（g+q）l21/16（g+q）l2-1/14（g+q）l2单向板弯矩计算（4）配筋计算α1fcbχ=fyAs201xcuhbxfMM20xsyuhAfMM2、梁、柱计算（框架计算）（1）荷载计算（竖向荷载、水平荷载）（2）计算简图（纵向框架、横向框架）（3）弯矩计算（4）配筋计算注：此步计算可以采用机算3、基础计算（采用柱下独立基础）1）基础高度的确定：基础高度由柱边抗冲切破坏的要求确定，设计时先假定一个基础高度h，然后按下式验算抗冲切能力：21max6.0AfAptj2）内力计算：当台阶的宽高比不大于2.5及偏心跨小于1/6基础宽度b时，柱下单独基础在纵横两个方向的任意截面I-I和II-II的弯矩可按下式计算：))('2()'(481))('2(121minmax21max21jjjjppbbllMppllaMIII3）配筋计算：柱下单独基础的底板应在两个方向配置受力钢筋，设计控制截面是柱边或阶梯形基础的变阶处，将此时对应的值代入上式即可求出相应的控'l'bIjp、制弯矩值MI和MII（kN·m）。底板长边方向和短边方向的受力钢筋面积AsI和AsII（mm2）分别为303010)(9.010dhfMAhfMAyIIsIIyIsI4、楼梯计算（采用板式楼梯）
