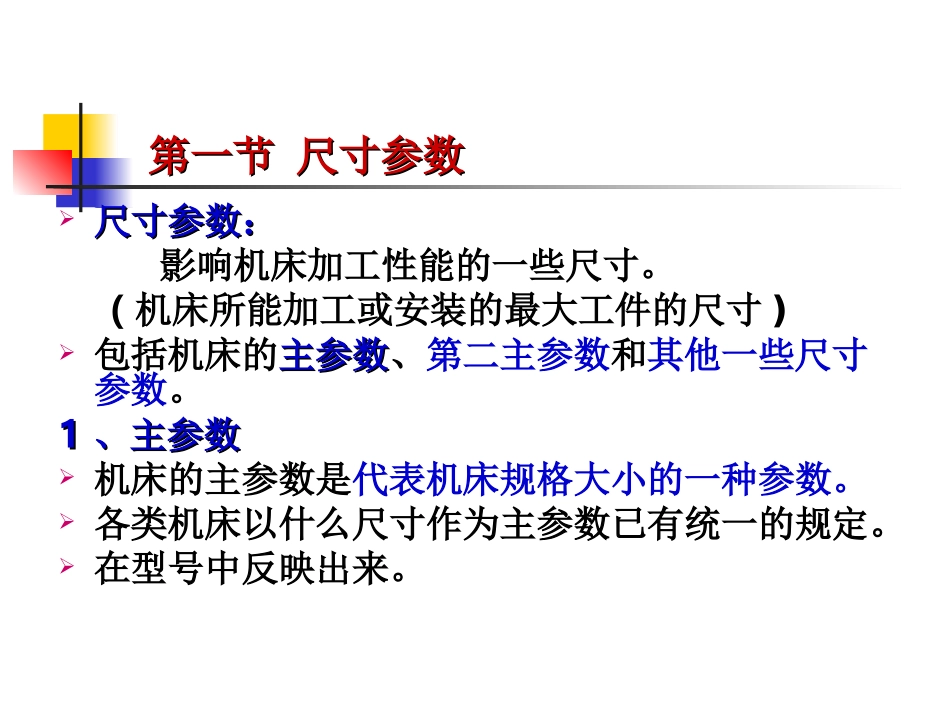

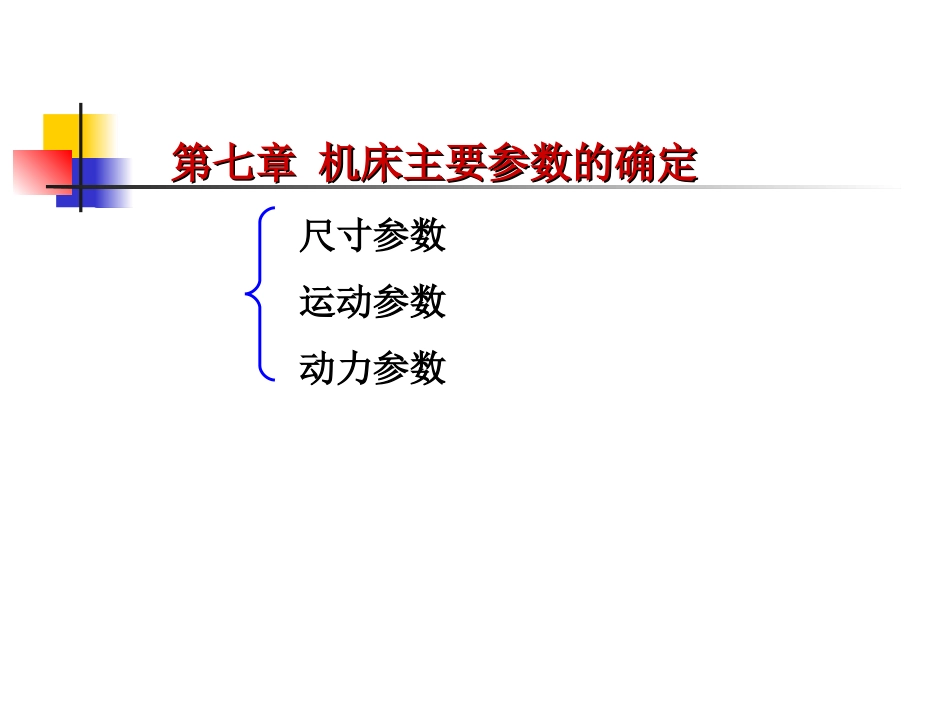

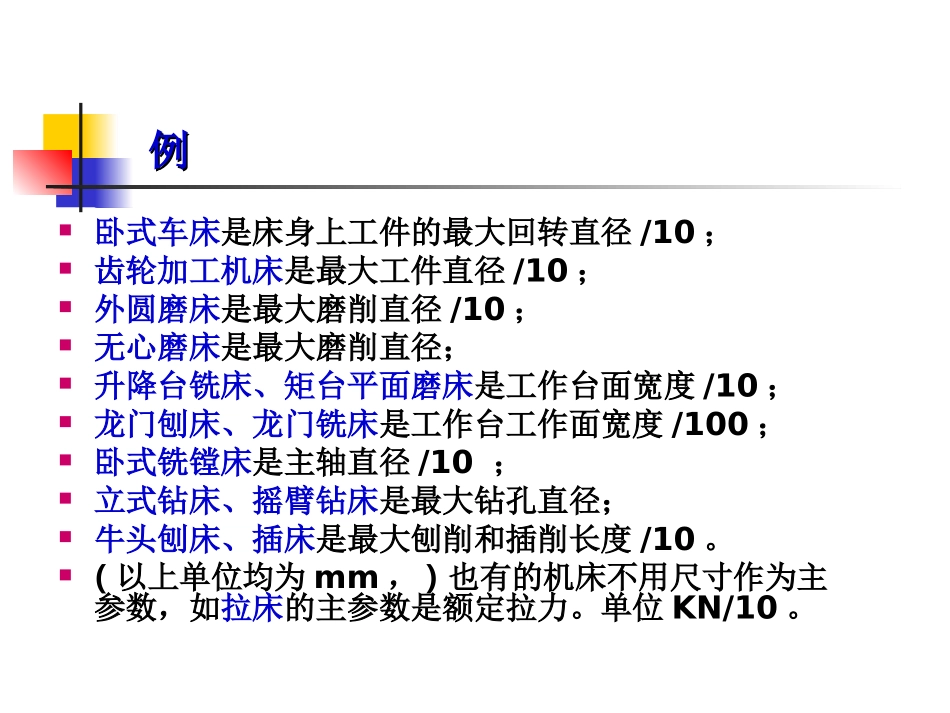

第七章机床主要参数的确定第七章机床主要参数的确定尺寸参数运动参数动力参数第一节尺寸参数第一节尺寸参数尺寸参数：尺寸参数：影响机床加工性能的一些尺寸。(机床所能加工或安装的最大工件的尺寸)包括机床的主参数主参数、第二主参数和其他一些尺寸参数。11、主参数、主参数机床的主参数是代表机床规格大小的一种参数。各类机床以什么尺寸作为主参数已有统一的规定。在型号中反映出来。例例卧式车床是床身上工件的最大回转直径/10；齿轮加工机床是最大工件直径/10；外圆磨床是最大磨削直径/10；无心磨床是最大磨削直径；升降台铣床、矩台平面磨床是工作台面宽度/10；龙门刨床、龙门铣床是工作台工作面宽度/100；卧式铣镗床是主轴直径/10；立式钻床、摇臂钻床是最大钻孔直径；牛头刨床、插床是最大刨削和插削长度/10。(以上单位均为mm，)也有的机床不用尺寸作为主参数，如拉床的主参数是额定拉力。单位KN/10。第一节尺寸参数第一节尺寸参数2、第二主参数第二主参数是直接反映机床加工范围的重要参数之一。对机床的轮廓尺寸、重量等影响很大。一般指主轴数、最大跨距、工作台工作面长度、最大加工工件长度、最大模数等。•卧式车床的第二主参数是最大工件长度；•铣床、龙门刨床是工作台工作面长度；•摇臂钻床是最大跨距；•滚齿机是最大模数。第一节尺寸参数第一节尺寸参数3、其他一些尺寸参数(结构参数)普通车床常常还要确定在刀架上工件的最大回转直径和主轴孔允许通过的最大棒料直径等；例例CA6140型卧式车床的主参数为床身上最大工件回转直径φ400mm，第二主参数是最大工件长度。但刀架上最大工件回转直径φ210mm，在加工较长的轴、套类工件时，由于受到中滑板的限制，这也是一个重要的参数。第一节尺寸参数第一节尺寸参数摇臂钻床还要确定主轴下端面到底座间的距离H(最大~最小)，主轴的最大伸出量h等。第一节尺寸参数第一节尺寸参数确定尺寸参数尺寸参数的方法有三种：通用机床：按系列化设计的规定。例：中型车床主参数为250、320、400、500、630、800、1000。专用机床：根据被加工零件的尺寸来决定。类比法：参照现有同类机床的参数确定。第二节运动参数第二节运动参数是指机床的执行机构(如主轴、刀架、工作台等)的运动速度。包括主运动参数、进给运动参数。第二节运动参数第二节运动参数一、主运动参数一、主运动参数①主运动是回转运动的机床，主运动参数是主轴转速。例：工件的回转运动（车床）和刀具的旋转运动（铣床）。转速(r/min)与切削速度的关系是式中：n——转速(r／min)；v——切削速度(m／min)；d——工件(或刀具)直径(mm)。②主运动是直线运动的机床，主运动参数是每分钟的往复次数（次/分）。例：插床、刨床。第二节运动参数第二节运动参数11、最低、最低nnminmin和最高和最高nnmaxmax转速的确定转速的确定①确定的方法是实际调查和比较同类型机床，并考虑确定的方法是实际调查和比较同类型机床，并考虑技术储备再通过分析研究加以确定。技术储备再通过分析研究加以确定。nnmaxmax和nnminmin的比值是变速范围R：第二节运动参数第二节运动参数第二节运动参数第二节运动参数②确定最低与最高转速时应注意：调查和分析所设计的机床上可能进行的工序，从中选择要求最低、最高转速的典型工序。按照典型工序的vmax（或vmin)时常用的dmin(或dmax)值，计算主轴的最高转速、最低转速(极限转速)。考虑技术储备，可将计算的最大值提高20%-25%。要防止两种偏向（只考虑到制造方便，片面强调简单因而不能很好地满足用户的需要；片面强调“先进”，扩大机床的变速范围，致使机床结构过于复杂，造成浪费）。例例φ400mmφ400mm中型普通车床中型普通车床nnmaxmax和和nnminmin的确定的确定nnmaxmax:用硬质合金刀具半精车钢件时，合理的切削速度vmax取200m/min，加工轴最小值dmin为50mm。（算出1274转/分，CA6140为1400转/分）nnminmin:高速钢刀具精车螺纹时，vmin取1.5m/min，加工丝杆最大值dmax为40mm。（算出12转/分，CA6140为10转/分）第二节运动参数第二节运动参数③③ddminmin、、ddmaxmax的推荐值的推...
