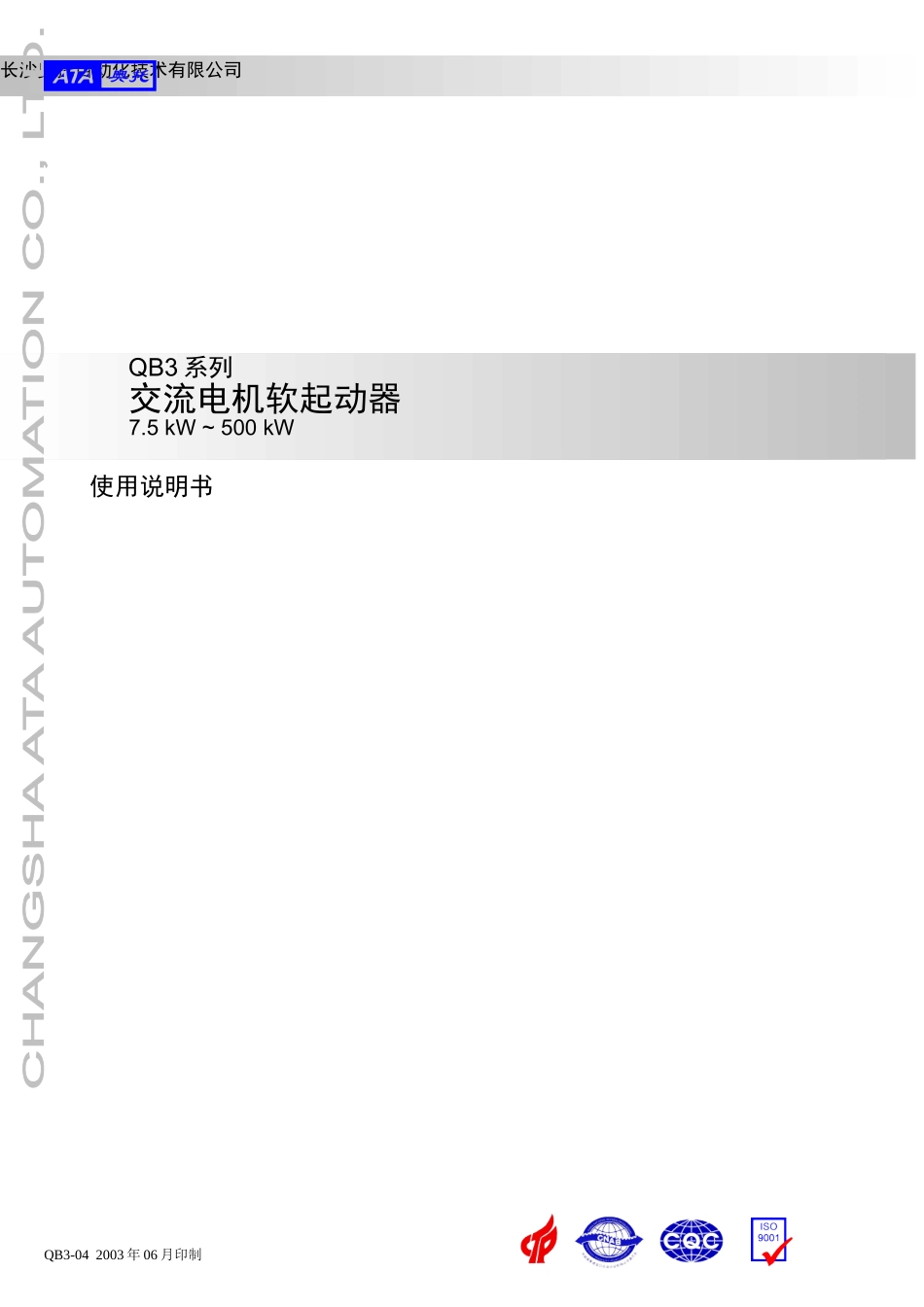

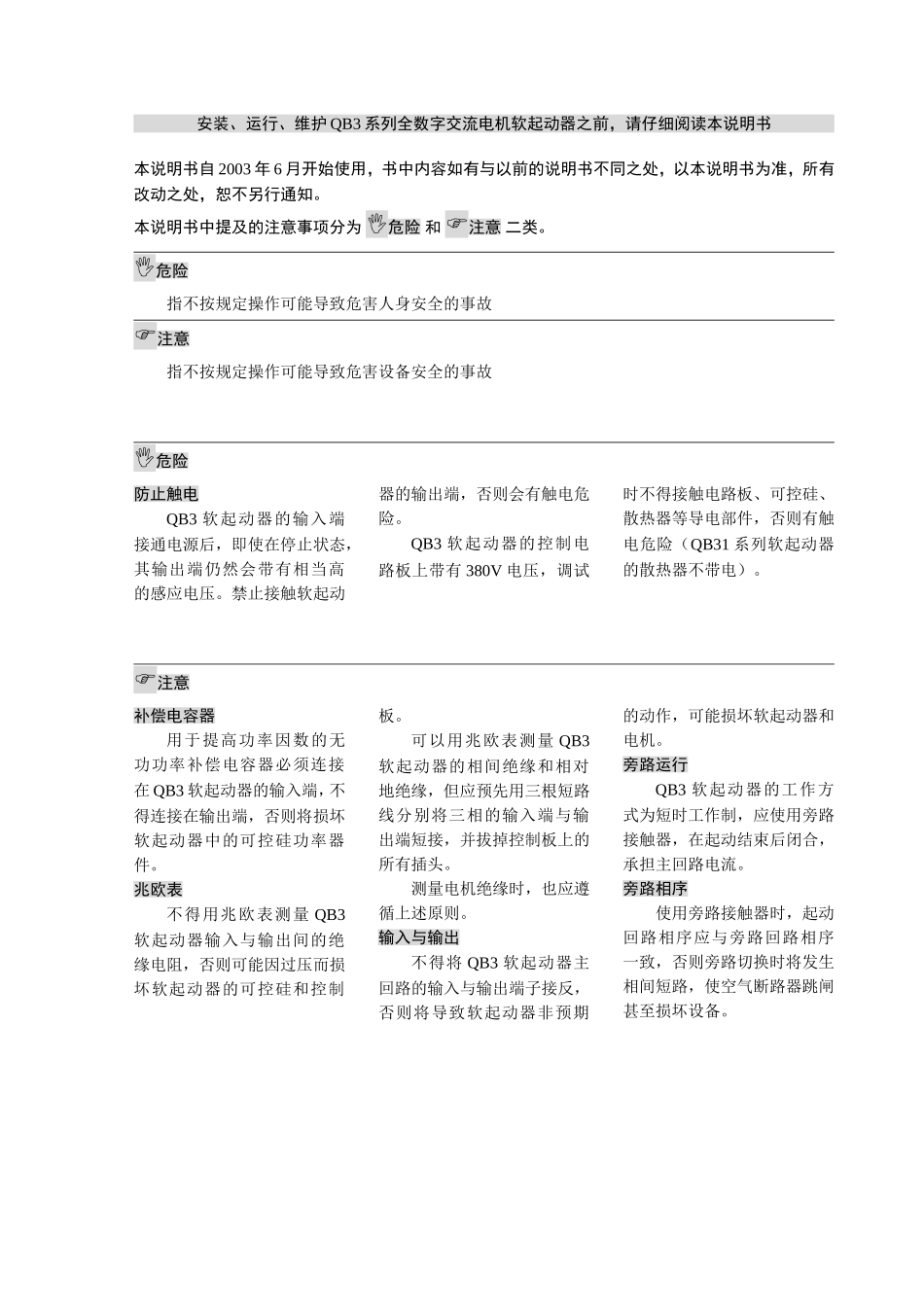

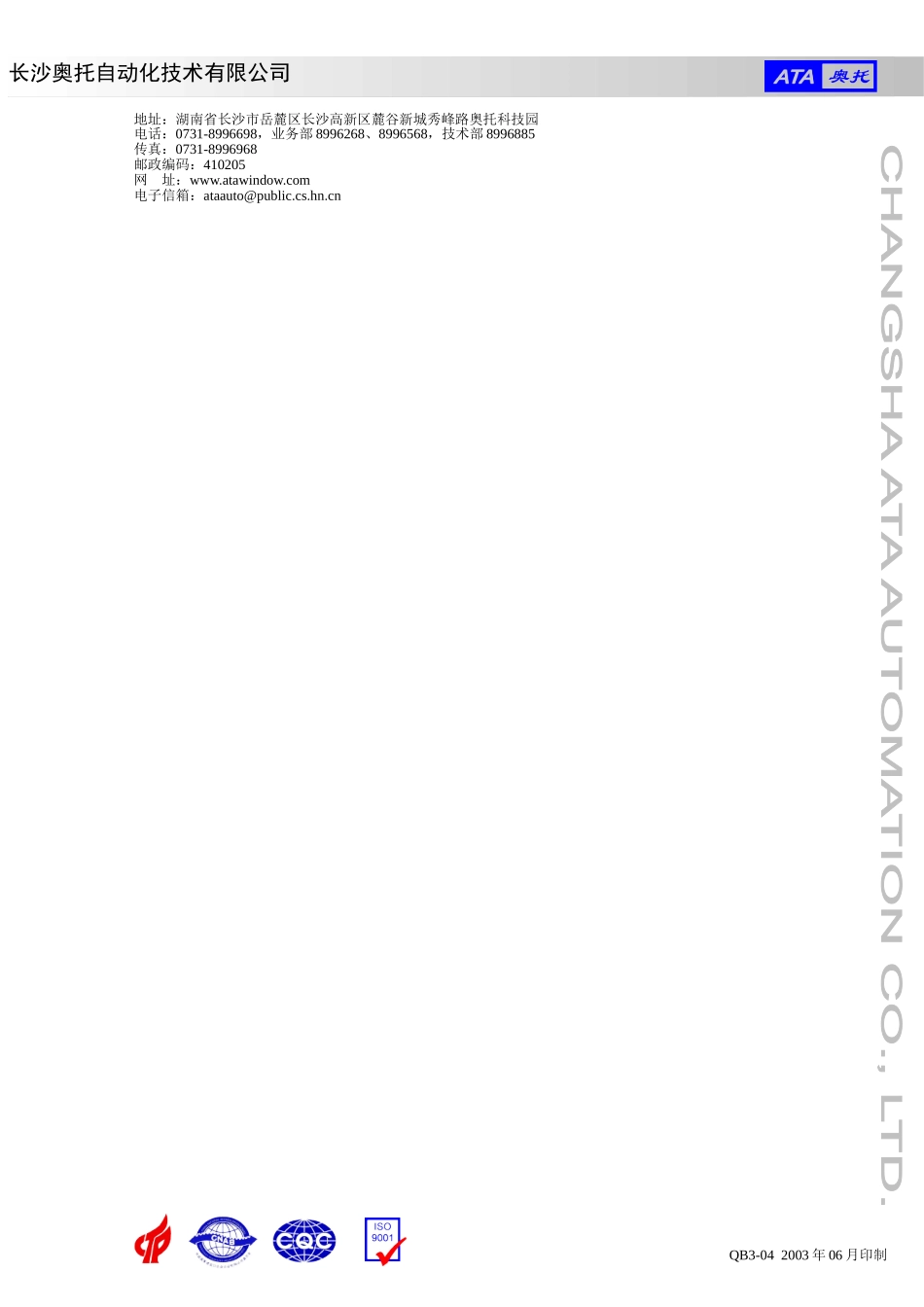

地址：湖南省长沙市岳麓区长沙高新区麓谷新城秀峰路奥托科技园电话：0731-8996698，业务部8996268、8996568，技术部8996885传真：0731-8996968邮政编码：410205网址：www.atawindow.com电子信箱：ataauto@public.cs.hn.cn长沙奥托自动化技术有限公司QB3-042003年06月印制CHANGSHAATAAUTOMATIONCO.,LTD.使用说明书长沙奥托自动化技术有限公司QB3系列交流电机软起动器7.5kW~500kWQB3-042003年06月印制CHANGSHAATAAUTOMATIONCO.,LTD.安装、运行、维护QB3系列全数字交流电机软起动器之前，请仔细阅读本说明书本说明书自2003年6月开始使用，书中内容如有与以前的说明书不同之处，以本说明书为准，所有改动之处，恕不另行通知。本说明书中提及的注意事项分为危险和注意二类。危险指不按规定操作可能导致危害人身安全的事故注意指不按规定操作可能导致危害设备安全的事故危险防止触电QB3软起动器的输入端接通电源后，即使在停止状态，其输出端仍然会带有相当高的感应电压。禁止接触软起动器的输出端，否则会有触电危险。QB3软起动器的控制电路板上带有380V电压，调试时不得接触电路板、可控硅、散热器等导电部件，否则有触电危险（QB31系列软起动器的散热器不带电）。注意补偿电容器用于提高功率因数的无功功率补偿电容器必须连接在QB3软起动器的输入端，不得连接在输出端，否则将损坏软起动器中的可控硅功率器件。兆欧表不得用兆欧表测量QB3软起动器输入与输出间的绝缘电阻，否则可能因过压而损坏软起动器的可控硅和控制板。可以用兆欧表测量QB3软起动器的相间绝缘和相对地绝缘，但应预先用三根短路线分别将三相的输入端与输出端短接，并拔掉控制板上的所有插头。测量电机绝缘时，也应遵循上述原则。输入与输出不得将QB3软起动器主回路的输入与输出端子接反，否则将导致软起动器非预期的动作，可能损坏软起动器和电机。旁路运行QB3软起动器的工作方式为短时工作制，应使用旁路接触器，在起动结束后闭合，承担主回路电流。旁路相序使用旁路接触器时，起动回路相序应与旁路回路相序一致，否则旁路切换时将发生相间短路，使空气断路器跳闸甚至损坏设备。QB3系列全数字交流电机软起动器目录1规格1.1系列型号11.2机械规格21.3电气规格32安装2.1机械安装42.2电气安装53运行3.1工作特性73.2调试83.3故障保护93.4电气原理图103.5常见故障114成套4.1型号说明124.2电气成套134.3主回路图15I长沙奥托自动化技术有限公司CHANGSHAATAAUTOMATIONCO.,LTD.QB3系列全数字交流电机软起动器1规格1.1系列型号QB32–110功率规格87.5kW1515kW2222kW……400400kW500500kW功率元件形式1可控硅模块2普通可控硅设计序列号软起动半导体电动机控制器（简称软起动器）表1-1QB3软起动器型号规格1长沙奥托自动化技术有限公司CHANGSHAATAAUTOMATIONCO.,LTD.型号适配电机功率（kW）外形图号外形号重量kg型号适配电机功率（kW）外形图号外形号重量kgQB31-87.5图1-1A7QB32-7575图1-2B21QB31-1515QB32-9090QB31-2222QB32-110110QB31-3030QB32-132132C25QB31-3737QB32-160160QB31-4545QB32-200200QB31-5555QB32-250250D32QB32-320320QB32-400400E42QB32-500500QB3系列全数字交流电机软起动器1规格1.2机械规格A：QB31-8，15，22，30，37，45，55图1-1QB31软起动器外形图（参见表1-2）B：QB32-75，90，110C：QB32-132，160，200D：QB32-250，320E：QB32-400，500图1-2QB32软起动器外形图（参见表1-2）长沙奥托自动化技术有限公司CHANGSHAATAAUTOMATIONCO.,LTD.2Φ7JJH1W1JJW2ΦKD2D3D1JJJW1W2JD1H3H2Φ9H1ΦKD2D3D4H2H3QB3系列全数字交流电机软起动器2安装1.2机械规格表1-2QB3系列软起动器外形尺寸表(mm)图号外型H1H2H3W1W2D1D2D3D4JK1-1A2722883181702028080165-6071-2B330380450316340321401802308810.5C3704205103563803214018023010013D3904405303764003216520025010013E3954505704164403218522027012016.51.3电气规格表1-3QB3软起动器电气规格项目技术指标主回路功率器件可控硅模块/普通可控硅主回路电源三相380V+10%-15%，50/60Hz主回路功耗＜每相每安培2W功率器件电压≥1400Vdv/dt保护阻容滤波回路，压敏电阻...
