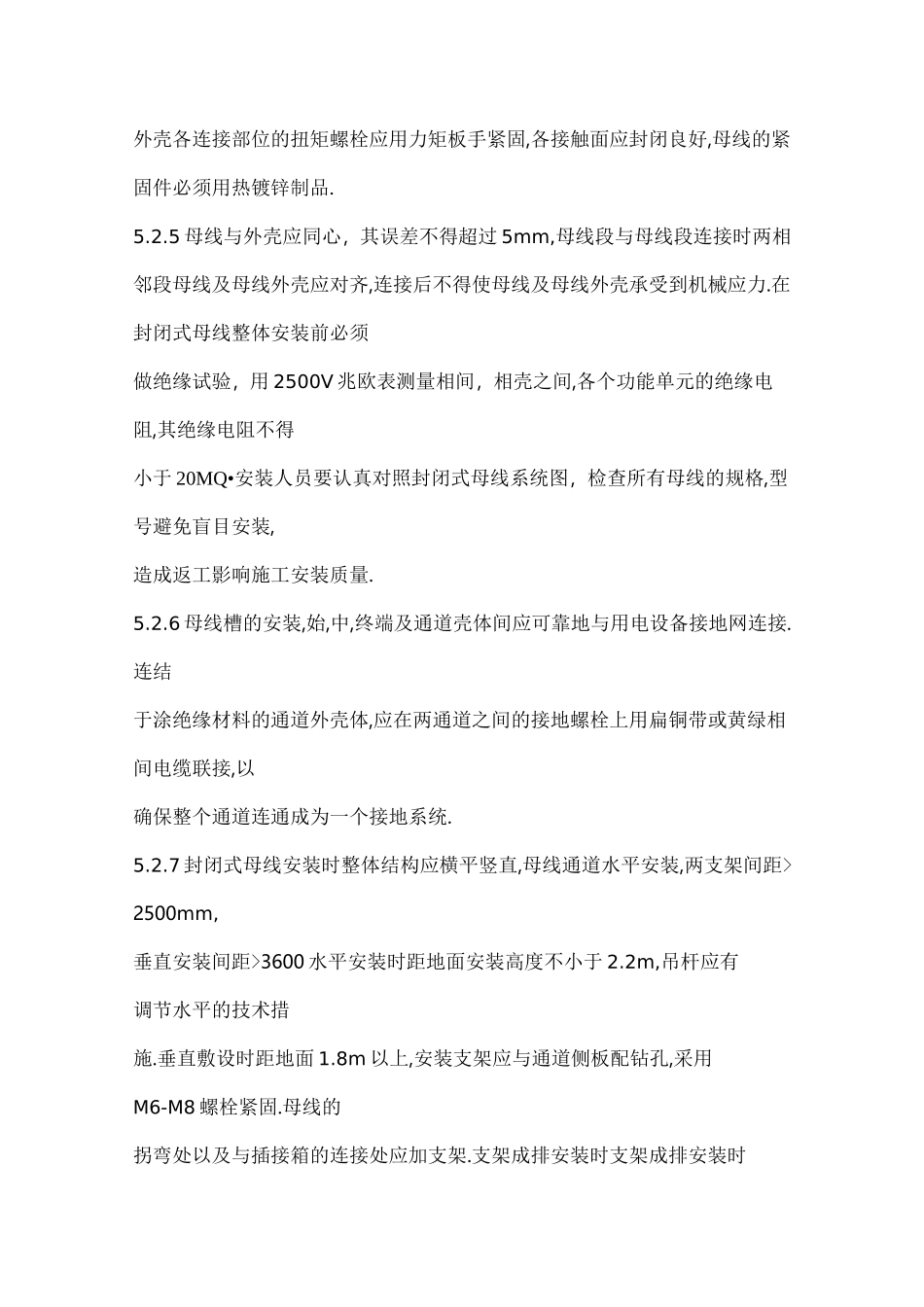

封闭式母线安装工艺（1）施工顺序母线槽检查-测量定位-支吊架制作安装-绝缘测试-母线槽拼接-相位校验（2）主要施工方法及技术措施1）母线槽的检查应严格检查母线槽的质量，重点检查以下内容：a.母线槽外壳应完整、无损坏。母线槽和配电箱型号、规格符合设计要求。附件配套正确、数量足。b.母线接头的连接面平整，连接孔对称，离边缘距离一致。c.母线之间的绝缘板不能缺损破裂。d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MQ。施工现场应清洁，并尽量减少现场搁置时间。做好防水、防潮工作。2）母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m.与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。b.水平安装母线槽支吊架间距一般为2〜3m，按母线槽每米重量决定。母线槽转弯和配电箱连接处应增设支架。3）支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。5工艺流程及操作要点5.1工艺流程图施工准备f构件预埋，预留孔洞f放线，定位f支架制作，安装f支架位置校对—母线检验-母线吊装，就位-母线，插接箱安装-绝缘电阻测试-动力联合调试-检验评定5.2施工方法5.2.1封闭式母线安装前，应保证电气竖井，变配电室，母线经过的场所装饰工程结束，以保证封闭式母线不被污染.楼板及墙体的预留洞，预埋件应按设计要求的位置预埋预留.5.2.2封闭式母线通道安装基本顺序:选定布线方向-固定支架-槽间用四枚螺栓紧固-清洁母线接头及线槽内部f相间加入母线接头板和绝缘垫-单头螺栓穿入绝缘套管-螺栓穿入母排予置孔-两端紧固f加半装上下盖板f将母线固定在支架上.5.2.3封闭式母线在安装前除母线槽及及供货商配套供应的零部件外，安装单位还应准备以下安装材料:水平安装12吊杆，横担(50*50*50角钢);垂直安装支撑槽钢(100*40*5.3)及固定支架的膨胀螺栓M12，M16等.不同电流等级的母线槽相对应的水平及垂直安装支架的间距应严格按有关规定执行.5.2.4封闭式母线各功能单元的连接部件及活动接头上的铜排表面必须清理干净，外壳内和绝缘子安装前也应擦试干净不得有遗留物.外壳的相间短路板应位置正确连接良好,相间支撑板应安装牢固,分段绝缘的外壳应做好绝缘措施,外壳各连接部位的扭矩螺栓应用力矩板手紧固,各接触面应封闭良好,母线的紧固件必须用热镀锌制品.5.2.5母线与外壳应同心，其误差不得超过5mm,母线段与母线段连接时两相邻段母线及母线外壳应对齐,连接后不得使母线及母线外壳承受到机械应力.在封闭式母线整体安装前必须做绝缘试验，用2500V兆欧表测量相间，相壳之间,各个功能单元的绝缘电阻,其绝缘电阻不得小于20MQ•安装人员要认真对照封闭式母线系统图，检查所有母线的规格,型号避免盲目安装,造成返工影响施工安装质量.5.2.6母线槽的安装,始,中,终端及通道壳体间应可靠地与用电设备接地网连接.连结于涂绝缘材料的通道外壳体,应在两通道之间的接地螺栓上用扁铜带或黄绿相间电缆联接,以确保整个通道连通成为一个接地系统.5.2.7封闭式母线安装时整体结构应横平竖直,母线通道水平安装,两支架间距>2500mm,垂直安装间距>3600水平安装时距地面安装高度不小于2.2m,吊杆应有调节水平的技术措施.垂直敷设时距地面1.8m以上,安装支架应与通道侧板配钻孔,采用M6-M8螺栓紧固.母线的拐弯处以及与插接箱的连接处应加支架.支架成排安装时支架成排安装时应排列整齐间距均匀.当母线的终端盒,始端盒悬空时应采用支架固定,墙体,顶板上的支架必须用两条膨胀螺栓固定,膨胀螺栓应加平光垫片和弹簧垫片.母线垂直通过顶板敷设时,应在通过的底板上采用槽钢支撑固定,当封闭式母线跨越建筑物的伸缩缝或沉降缝时,采用适应建筑物结构移动的措施,防止母线连接处水平移动造成断裂,影响母线的正常供配电.5.2.84J-GK'!4]>TU"EWP”1%4§X,XNXBuGAe4§X,XzA]>2'zU"3EWP〜Z-A]>Bu...
