常用电气符号和标志VIP免费

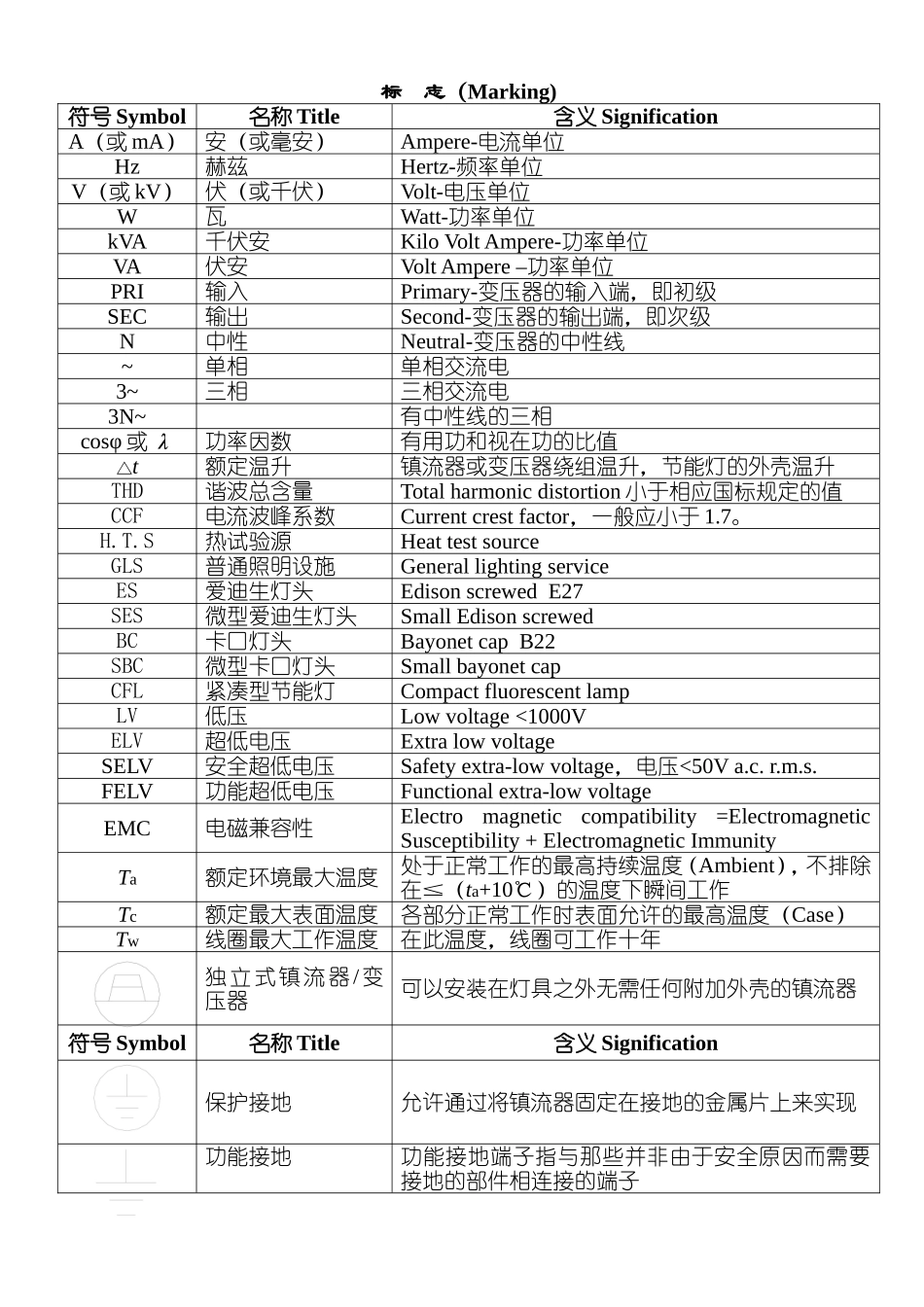

标志（Marking)符号Symbol名称Title含义SignificationA（或mA）安（或毫安）Ampere-电流单位Hz赫兹Hertz-频率单位V（或kV）伏（或千伏）Volt-电压单位W瓦Watt-功率单位kVA千伏安KiloVoltAmpere-功率单位VA伏安VoltAmpere–功率单位PRI输入Primary-变压器的输入端，即初级SEC输出Second-变压器的输出端，即次级N中性Neutral-变压器的中性线~单相单相交流电3~三相三相交流电3N~有中性线的三相cosφ或λ功率因数有用功和视在功的比值△t额定温升镇流器或变压器绕组温升，节能灯的外壳温升THD谐波总含量Totalharmonicdistortion小于相应国标规定的值CCF电流波峰系数Currentcrestfactor，一般应小于1.7。H.T.S热试验源HeattestsourceGLS普通照明设施GenerallightingserviceES爱迪生灯头EdisonscrewedE27SES微型爱迪生灯头SmallEdisonscrewedBC卡口灯头BayonetcapB22SBC微型卡口灯头SmallbayonetcapCFL紧凑型节能灯CompactfluorescentlampLV低压Lowvoltage<1000VELV超低电压ExtralowvoltageSELV安全超低电压Safetyextra-lowvoltage，电压<50Va.c.r.m.s.FELV功能超低电压Functionalextra-lowvoltageEMC电磁兼容性Electromagneticcompatibility=ElectromagneticSusceptibility+ElectromagneticImmunityTa额定环境最大温度处于正常工作的最高持续温度（Ambient），不排除在≦（ta+10℃）的温度下瞬间工作Tc额定最大表面温度各部分正常工作时表面允许的最高温度（Case）Tw线圈最大工作温度在此温度，线圈可工作十年独立式镇流器/变压器可以安装在灯具之外无需任何附加外壳的镇流器符号Symbol名称Title含义Signification保护接地允许通过将镇流器固定在接地的金属片上来实现功能接地功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子无危害式变压器经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。外壳或底板外壳接地声频符合对声频阻抗的要求易燃标志适于直接安装在普通可燃物质（引燃温度至少为200℃）表面上，内装镇流器或变压器的灯具。熔断器隔离变压器输入绕组与输出绕组在电气上彼此隔离的变压器，避免偶然同时触及带电体和地所带来的危险。安全隔离变压器为安全特低电压（SELV）电路提供电源的隔离变压器。非耐短路变压器需利用置于变压器外部的保护装置来防止其过热的变压器。耐短路变压器当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。耐短路的安全隔离变压器变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。玩具用变压器用安全特低电压向电动玩具供电的安全隔离变压器。符号Symbol名称Title含义Signification电铃用变压器专供家庭电铃或类似信号用的固定式单相安全隔离变压器。电动剃刀用变压器只能每次供给一个电动剃刀或类似负载使用的、输出限定并可固定装配的隔离变压器。III级防触电保护依靠电源电压为SELV，其内部不会产生大于SELV的电压。双重绝缘结构（II）灯具的防触电保护不仅来自于基本绝缘，同时还具备附加绝缘（双重绝缘或加强绝缘），部提供接地保护或安装条件的可靠性。外正方形边长≧5mm（约为内正方形的二倍）；若DET尺寸<15mm，外正方形边长≧3mm。IPX1防滴型滴水（垂直滴水）无有害影响。IPX3防淋型与垂直成60°范围以内的淋水无有害影响。IPX4防溅型任何方向溅水无有害影响。IPX5防喷水任何方向喷水无有害影响。IPX7防浸水型进入规定压力的水中经规定时间后进入外壳水量不致达到有害程度。IPX8防潜水型能按制造厂规定的条件长期潜水。对聚光灯及其类似灯具，到被照射物体的最小距离（m）。P<100W，d≧0.5m；100
