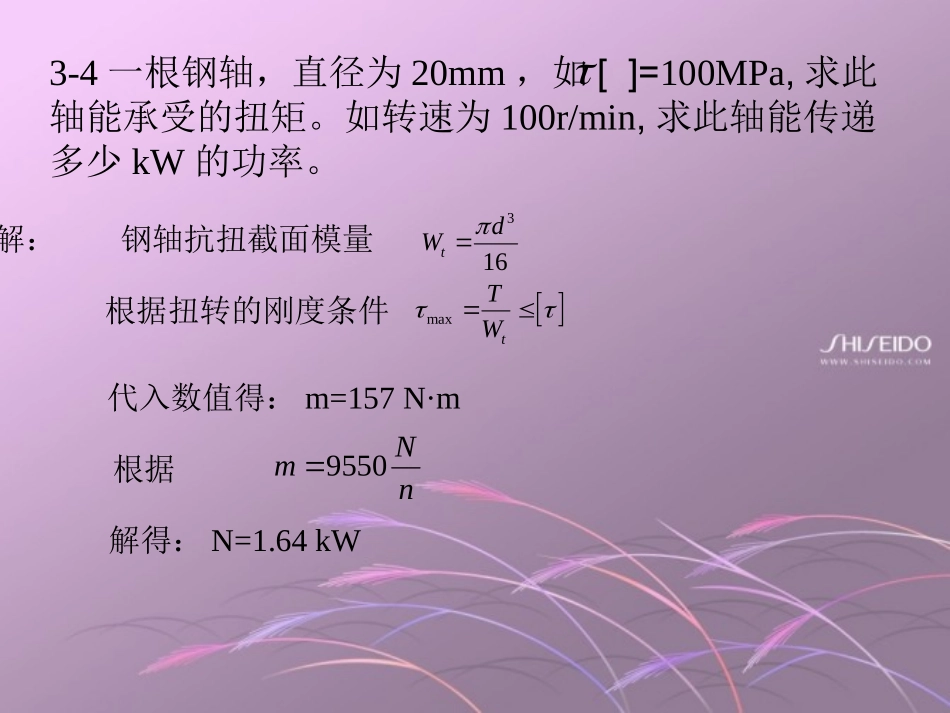

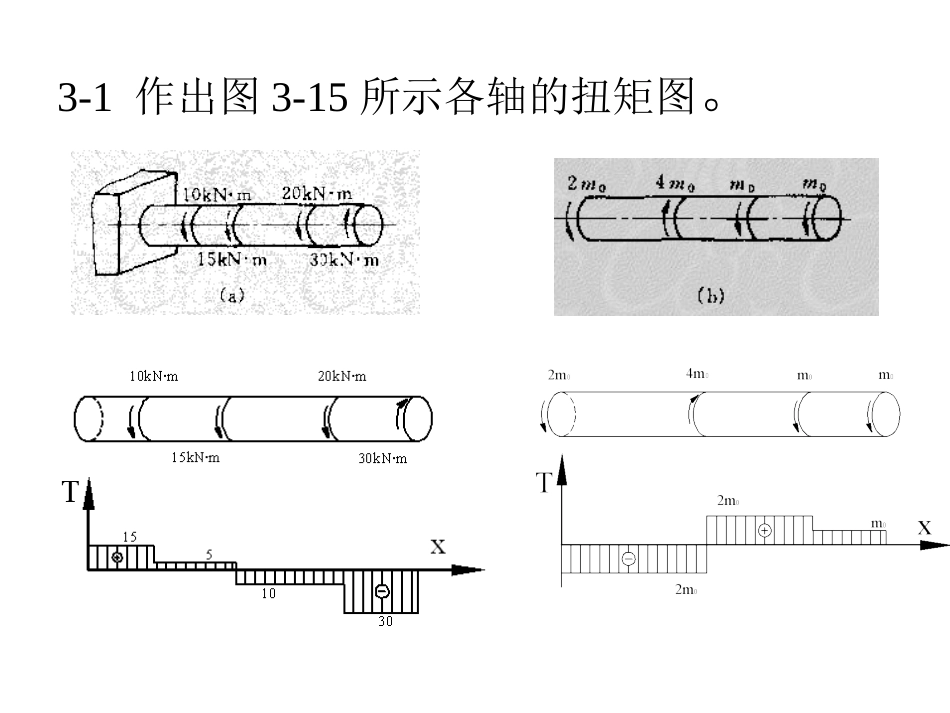

第三章扭转习题解答3-1作出图3-15所示各轴的扭矩图。3-4一根钢轴，直径为20mm，如[]=100MPa,求此轴能承受的扭矩。如转速为100r/min,求此轴能传递多少kW的功率。解：钢轴抗扭截面模量316tdWmaxtTW根据扭转的刚度条件代入数值得：m=157N·m根据9550Nmn解得：N=1.64kW3-5如图3-17所示，在一直经为75mm的等截面圆轴上，作用者外力偶矩：m1=1kN·m,m2=0.6kN·m,m3=0.2kN·m,m4=0.2kN·m。（1）求作轴的扭矩图。（2）求出每段内的最大剪力。（3）求出轴的总扭转角。设材料的剪切模量G=80GPa。（4）若m1和m2的位置互换，问在材料方面有何增减。11max2112.08(0.075)16tTW22max20.44.83(0.075)16tTW（2）（1）PTlGI123（3）根据341119411023281080100.075PTlGI32222.4110PTlGI3333810PTlGI0.01120.642MPaMPaMPa33max20.22.42(0.075)16tTWradradrad（4）若m1和m2的位置互换，10.6T20.4T30.2TkN·mkN·mkN·m最大剪力减少，所以用料将降低3-6如图3-18所示汽车方向盘外径=500mm，驾驶员每只手加在方向盘上的里P=300N，方向盘轴为空心圆轴，其外径之比，材料的许用应力=600MPa。试求方向盘轴的内外直径。/0.8dD解：3000.5150TPN·m6346010116tTTDW由解得：22.7810D22.2310dmm
