CFG桩顶砂石褥垫层施工方案VIP免费

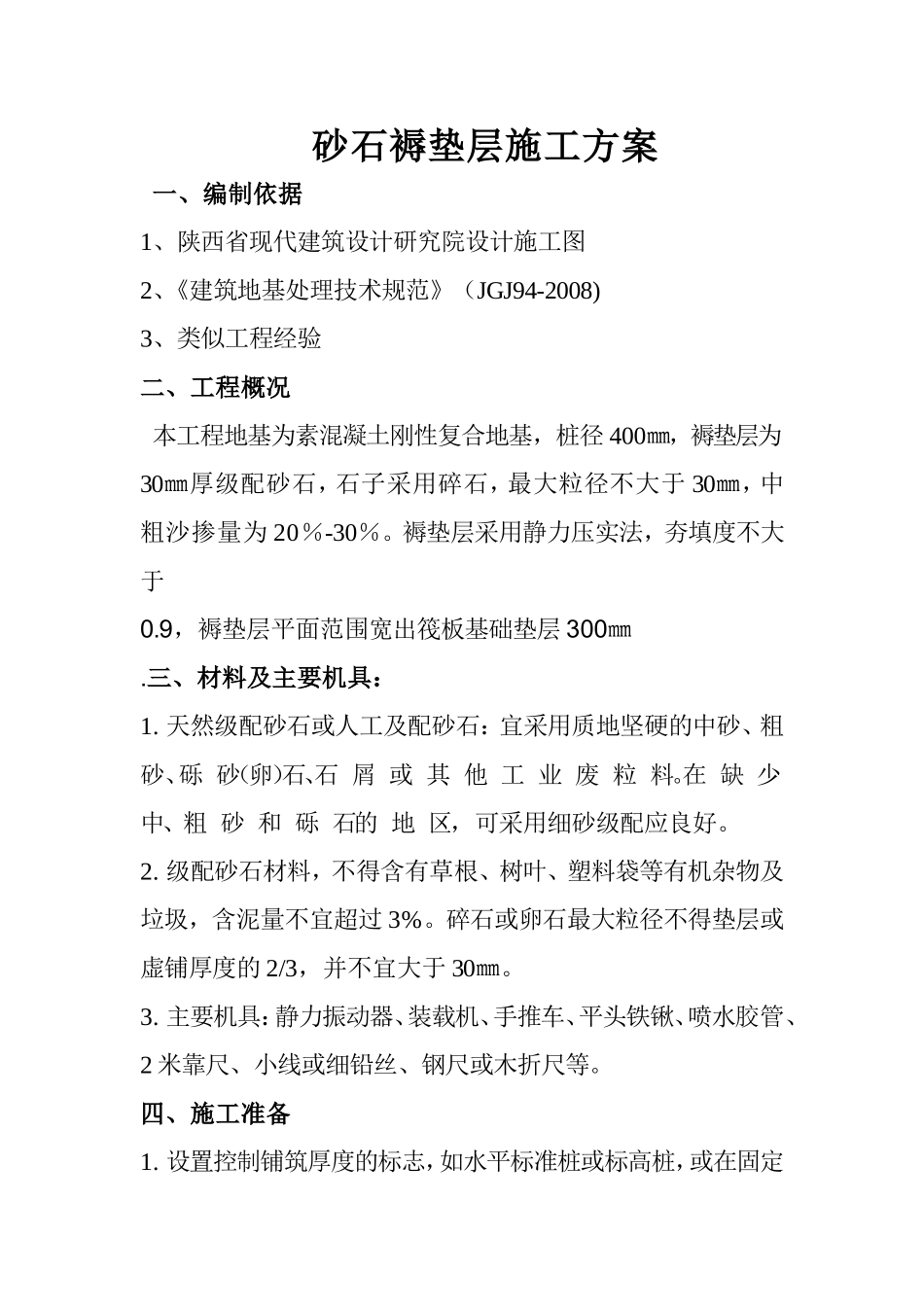

砂石褥垫层施工方案一、编制依据1、陕西省现代建筑设计研究院设计施工图2、《建筑地基处理技术规范》（JGJ94-2008)3、类似工程经验二、工程概况本工程地基为素混凝土刚性复合地基，桩径400㎜，褥垫层为30㎜厚级配砂石，石子采用碎石，最大粒径不大于30㎜，中粗沙掺量为20％-30％。褥垫层采用静力压实法，夯填度不大于0.9，褥垫层平面范围宽出筏板基础垫层300㎜.三、材料及主要机具：1.天然级配砂石或人工及配砂石：宜采用质地坚硬的中砂、粗砂、砾砂（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂级配应良好。2.级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾，含泥量不宜超过3%。碎石或卵石最大粒径不得垫层或虚铺厚度的2/3，并不宜大于30㎜。3.主要机具：静力振动器、装载机、手推车、平头铁锹、喷水胶管、2米靠尺、小线或细铅丝、钢尺或木折尺等。四、施工准备1.设置控制铺筑厚度的标志，如水平标准桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木桩。2.在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。3.铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。4、检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。5、搭设串筒或溜槽，便于级配砂石下到坑底，不能直接向下抛洒，防止离析。五、操作工艺1、对级配砂石进行技术签定，严格按8:2比例配制，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。2、分层铺筑砂石1）铺筑砂石的每层厚度，一般为15-20㎝，分层厚度可用样桩控制。2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。3）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5—1.0米，并充分压（夯）实。4）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。5）洒水：铺筑的级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%-12%。6）夯实或碾压；夯实或碾压的遍数，由现场实验确定。用木夯或蛙式打夯机时，应保持落距为400~500㎜，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50㎝，边缘和转角处应用人工或蛙式打夯机补夯密实。3、找平和验收：1）施工时应分层找平，夯压密实，并应设置纯砂检查点。下层密实度合格后，方可进行上层施工。用贯入度进行检查，小于试验所确定的贯入为合格。2）最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高。六、质量标准1、保证项目：1）基底土质必须符合设计要求。2）纯砂检查点的干质量密度，必须符合设计要求和施工规范的规定。2、基本项目：1）、级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。2）、分层留接槎位置正确，方法合理，接槎夯压密实，平整。3）、允许偏差项目，见表2-4砂石地基的允许偏差表2-4项次项目允许偏差（mm）检验方法1顶面标高±15用水准备工作仪或拉线和尺量检查2表面平整度20用2米靠尺和楔形赛尿量检查七、成品保护1、回填砂石时，应注意保护好现场轴线桩、标准高程桩，防止碰撞位移，并应经常复测。2、地基范围内不应留有孔洞，如降水井坑等，完工后如无技术措施，不得在影响其稳定的区域内进行挖掘工程。3、施工中必须保证边坡稳定，防止边坡坍塌。4、夜间施工时，应合理安排施工顺序，配备足够的照明设施；防止级配砂石不准或铺筑超厚。5、级配砂石成活后，应连续进行上部施工；否则应适当经常洒水湿润。八、应注意的质量问题1、大面积下沉：主要是未按质量要求施工，分层铺筑过厚、碾压遍数不够、洒水不足等。要严格执行操作工艺的要求。2、局部下沉：边缘和转角处夯打不实，留接槎没按规定搭接和夯实。对边角处的夯打不得遗漏。3...
