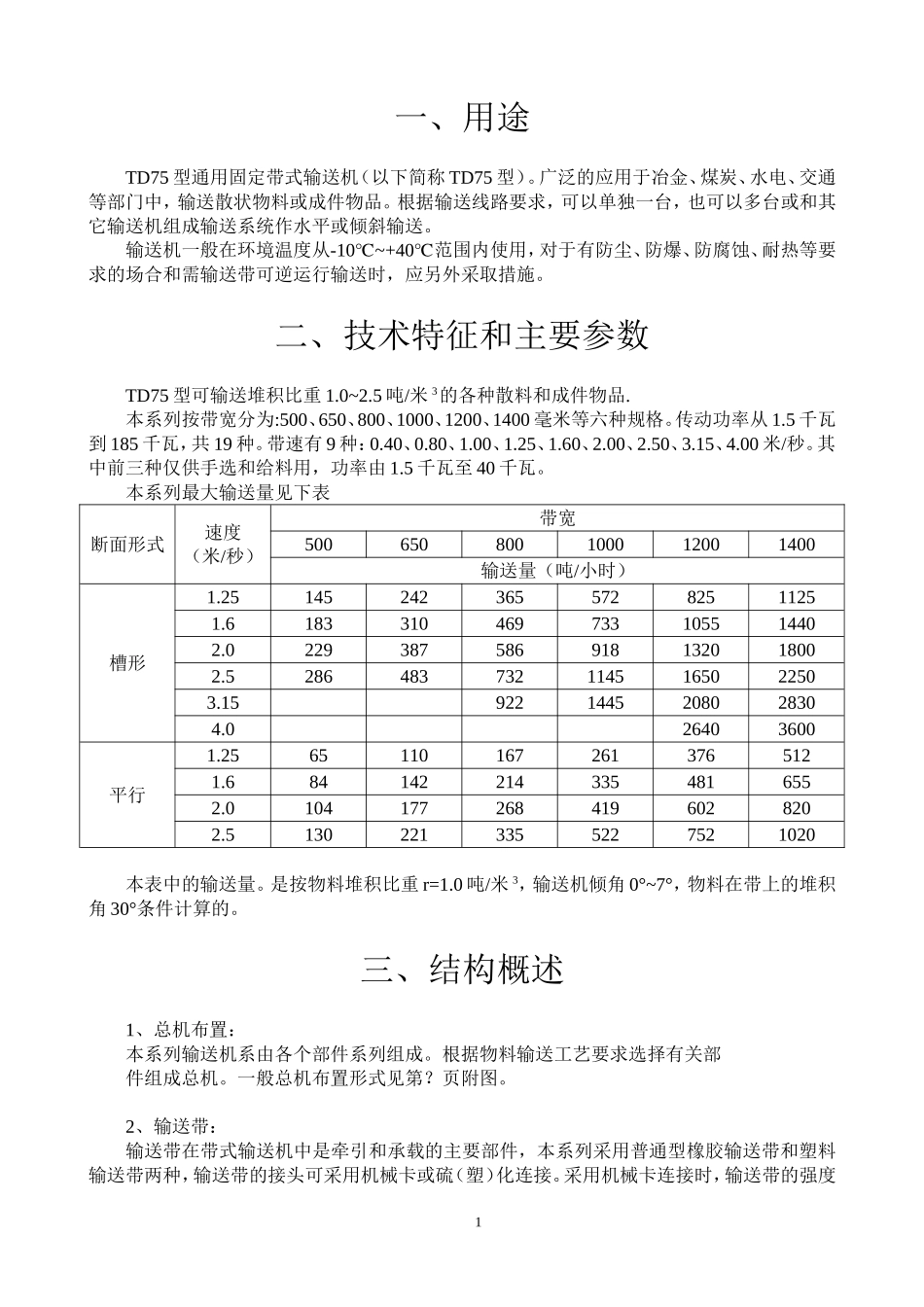

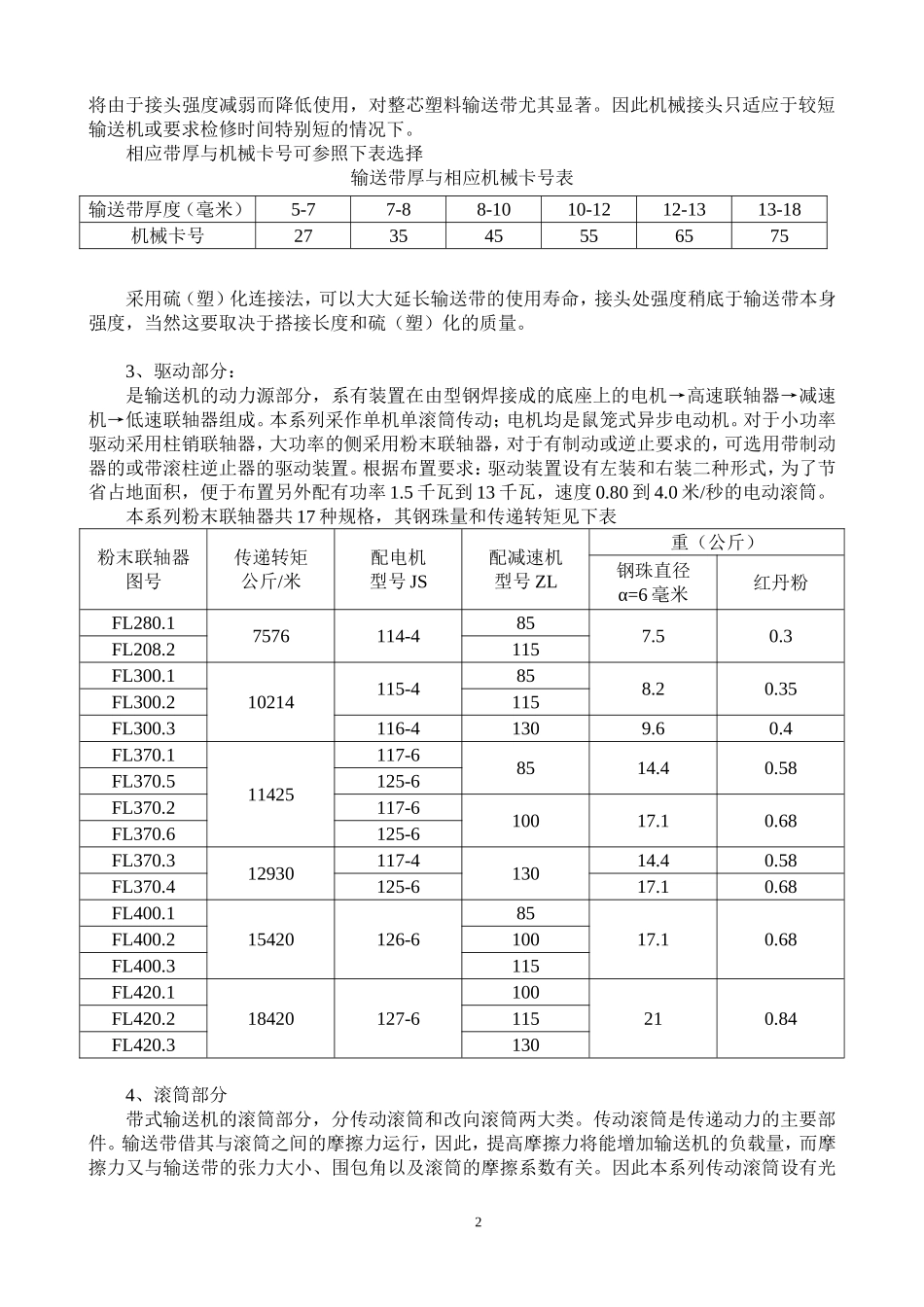

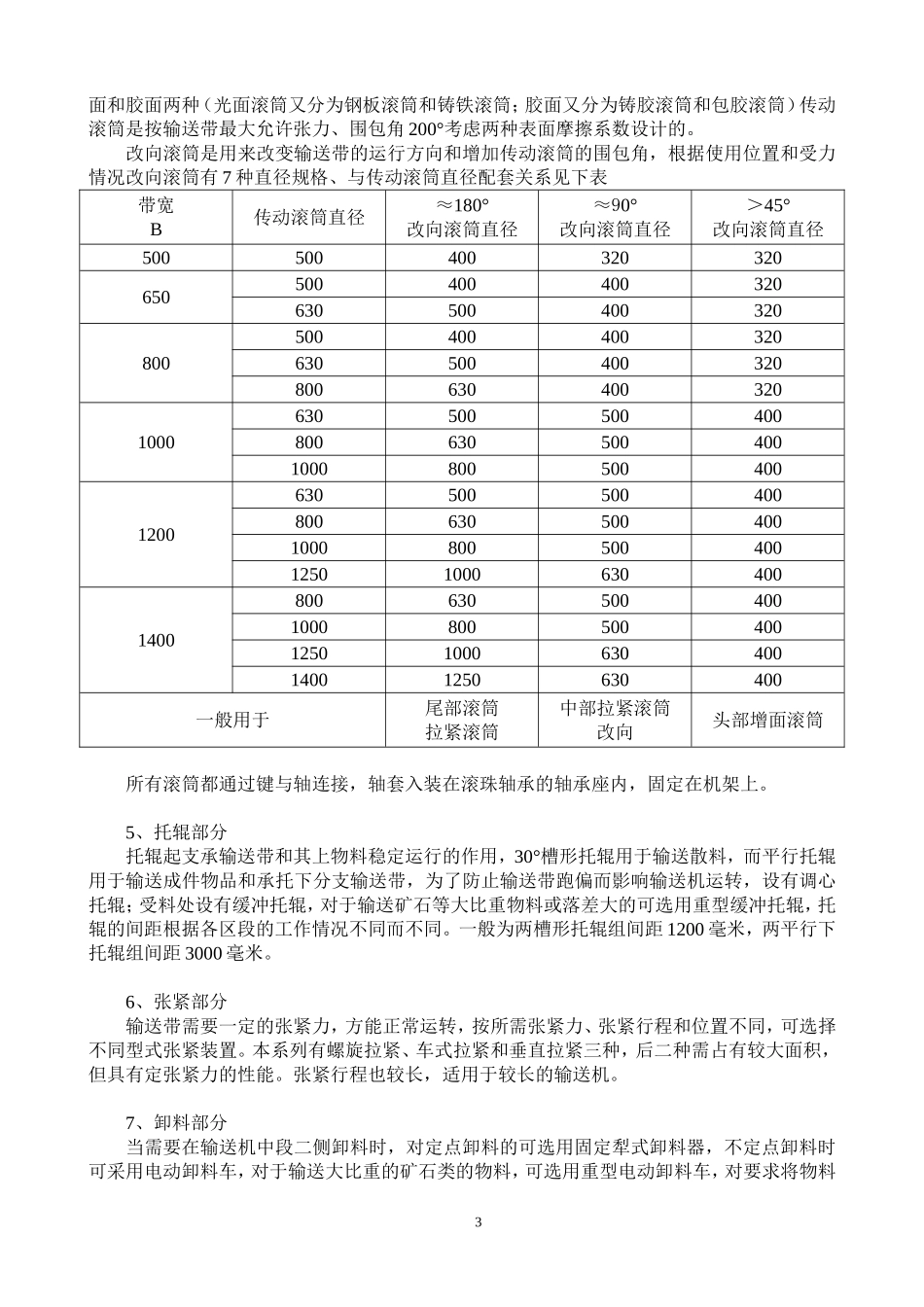

一、用途TD75型通用固定带式输送机（以下简称TD75型）。广泛的应用于冶金、煤炭、水电、交通等部门中，输送散状物料或成件物品。根据输送线路要求，可以单独一台，也可以多台或和其它输送机组成输送系统作水平或倾斜输送。输送机一般在环境温度从-10℃~+40℃范围内使用，对于有防尘、防爆、防腐蚀、耐热等要求的场合和需输送带可逆运行输送时，应另外采取措施。二、技术特征和主要参数TD75型可输送堆积比重1.0~2.5吨/米3的各种散料和成件物品.本系列按带宽分为:500、650、800、1000、1200、1400毫米等六种规格。传动功率从1.5千瓦到185千瓦，共19种。带速有9种：0.40、0.80、1.00、1.25、1.60、2.00、2.50、3.15、4.00米/秒。其中前三种仅供手选和给料用，功率由1.5千瓦至40千瓦。本系列最大输送量见下表断面形式速度（米/秒）带宽500650800100012001400输送量（吨/小时）槽形1.2514524236557282511251.6183310469733105514402.0229387586918132018002.52864837321145165022503.159221445208028304.026403600平行1.25651101672613765121.6841422143354816552.01041772684196028202.51302213355227521020本表中的输送量。是按物料堆积比重r=1.0吨/米3，输送机倾角0°~7°，物料在带上的堆积角30°条件计算的。三、结构概述1、总机布置：本系列输送机系由各个部件系列组成。根据物料输送工艺要求选择有关部件组成总机。一般总机布置形式见第？页附图。2、输送带：输送带在带式输送机中是牵引和承载的主要部件，本系列采用普通型橡胶输送带和塑料输送带两种，输送带的接头可采用机械卡或硫（塑）化连接。采用机械卡连接时，输送带的强度1将由于接头强度减弱而降低使用，对整芯塑料输送带尤其显著。因此机械接头只适应于较短输送机或要求检修时间特别短的情况下。相应带厚与机械卡号可参照下表选择输送带厚与相应机械卡号表采用硫（塑）化连接法，可以大大延长输送带的使用寿命，接头处强度稍底于输送带本身强度，当然这要取决于搭接长度和硫（塑）化的质量。3、驱动部分：是输送机的动力源部分，系有装置在由型钢焊接成的底座上的电机→高速联轴器→减速机→低速联轴器组成。本系列采作单机单滚筒传动；电机均是鼠笼式异步电动机。对于小功率驱动采用柱销联轴器，大功率的侧采用粉末联轴器，对于有制动或逆止要求的，可选用带制动器的或带滚柱逆止器的驱动装置。根据布置要求：驱动装置设有左装和右装二种形式，为了节省占地面积，便于布置另外配有功率1.5千瓦到13千瓦，速度0.80到4.0米/秒的电动滚筒。本系列粉末联轴器共17种规格，其钢珠量和传递转矩见下表粉末联轴器图号传递转矩公斤/米配电机型号JS配减速机型号ZL重（公斤）钢珠直径α=6毫米红丹粉FL280.17576114-4857.50.3FL208.2115FL300.110214115-4858.20.35FL300.2115FL300.3116-41309.60.4FL370.111425117-68514.40.58FL370.5125-6FL370.2117-610017.10.68FL370.6125-6FL370.312930117-413014.40.58FL370.4125-617.10.68FL400.115420126-68517.10.68FL400.2100FL400.3115FL420.118420127-6100210.84FL420.2115FL420.31304、滚筒部分带式输送机的滚筒部分，分传动滚筒和改向滚筒两大类。传动滚筒是传递动力的主要部件。输送带借其与滚筒之间的摩擦力运行，因此，提高摩擦力将能增加输送机的负载量，而摩擦力又与输送带的张力大小、围包角以及滚筒的摩擦系数有关。因此本系列传动滚筒设有光输送带厚度（毫米）5-77-88-1010-1212-1313-18机械卡号2735455565752面和胶面两种（光面滚筒又分为钢板滚筒和铸铁滚筒；胶面又分为铸胶滚筒和包胶滚筒）传动滚筒是按输送带最大允许张力、围包角200°考虑两种表面摩擦系数设计的。改向滚筒是用来改变输送带的运行方向和增加传动滚筒的围包角，根据使用位置和受力情况改向滚筒有7种直径规格、与传动滚筒直径配套关系见下表带宽B传动滚筒直径≈180°改向滚筒直径≈90°改向滚筒直径＞45°改向滚筒直径5005004003203206505004004003206305004003208005004004003206305004003208006304003201000630500500400800630500400100080050040012006305005004008006305004001000800500400125010006304...
