Hyperlynx教程 中文版VIP免费

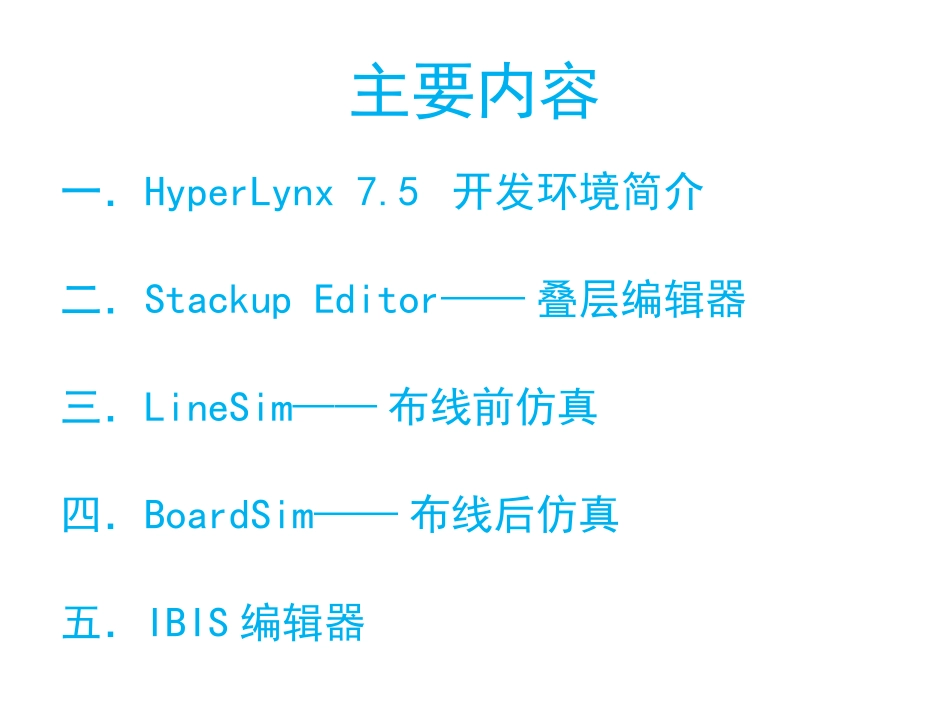

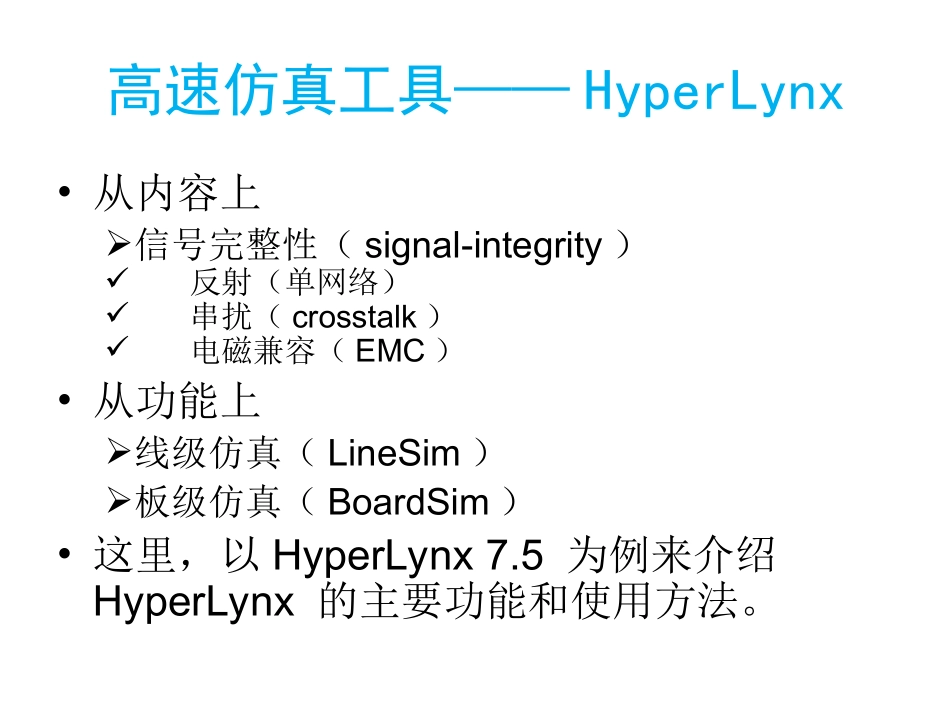

HyperLynx入门指南西安电子科技大学电路CAD研究所2010年1月高速仿真工具——HyperLynx•从内容上信号完整性（signal-integrity）反射（单网络）串扰（crosstalk）电磁兼容（EMC）•从功能上线级仿真（LineSim）板级仿真（BoardSim）•这里，以HyperLynx7.5为例来介绍HyperLynx的主要功能和使用方法。主要内容一．HyperLynx7.5开发环境简介二．StackupEditor——叠层编辑器三．LineSim——布线前仿真四．BoardSim——布线后仿真五．IBIS编辑器HyperLynx7.5软件的安装目前比较流行的版本是HyperLynx7.5,这一版本在7.0的基础上有所改进。在这里先简要的介绍一下它的安装和初始化过程。打开HyperLynx7.5安装包，找到安装文件setup.exe，双击打开HyperLynx7.5Installation对话框，如下图：一、HyperLynx7.5开发环境简介双击进入HyperLynx7.5的安装界面，按照需要安装即可。双击进入MentorGraphicsLicensing的安装界面，必须要安装这一项才能使用HyperLynx7.5软件。双击进入IBIS模型安装界面，安装这一项后，就可以使用许多已有的IBIS库。安装完毕后，点击Exit退出安装。HyperLynx7.5软件的安装在安装License过程中，会出现要求指定License的路径，此时只需要将路径位置指向您的License所在的位置，点击Next继续安装就可以了。如下图示：一、HyperLynx7.5开发环境简介HyperLynx7.5的主界面安装软件完毕以后，就可以直接使用了。点击“开始->程序->HyperLynx7.5->HyperLynxSimulationSoftware”打开HyperLynx7.5软件，程序运行主界面如下。一、HyperLynx7.5开发环境简介在BoardSim和LineSim中均包括一个功能强大的叠层编辑器，使用它可以很简单地对您的PCB进行叠层设计和修改，以及对每个信号层进行特性阻抗的计算，以便您对信号反射和信号完整性的控制。选择工具条上绿色的叠层图标“EditPCBStackup”，或者通过菜单的Edit->Stackup…选项，您将看到一个6层板的叠层结构图以及各层和介质层的参数。二、叠层编辑器功能简介二、叠层编辑器StackupEditor编辑界面HyperLynx中默认的为6层板模型，用户可以根据需要添加或是减少层的数目使用叠层编辑器进行编辑双击您需要编辑的项目表格，例如介质层厚度、线宽等等，根据需要编辑顶层、底层和各个走线层、参考层以及介质层的参数，您可以分别选择Basic、Dielectric、Metal、Z0Planning、CustomView进行各个项的编辑。另外，您可以在左边的叠层参数窗口中通过鼠标拖动的方式对叠层的结构进行调整，也可以在右边的叠层示意图中进行鼠标拖动的操作。编辑各项参数，直到得到您需要的特性阻抗值。在叠层编辑器“StackupEditor”的左边叠层参数编辑窗口中单击您需要增加层的位置，单击右键弹出菜单，选择在当前位置的上面或者下面增加层。例如，现在要将目前的6层板改为8层板，这样我们可以在第三层位置单击，然后点击鼠标右键选择InsertBelow选项中的SolidPlane选项，增加一个GND2的参考层（层的名称可以增加层后，在LayerName的栏目位置进行修改），用同样的方法，增加一个VCC2的参考层。增加层后如图：二、叠层编辑器使用叠层编辑器进行编辑增加层后再根据需要对各层的参数进行设定，以满足特性阻抗的需要。二、叠层编辑器新添加的GND2和VCC2层可以通过改变表中各项参数来改变模型的特性阻抗值建立一个新的LineSim原理图点击工具条上的图标“NewLineSimSchematic”，便可以建立一个新的LineSim原理图，或者通过菜单选择File->NewLineSimFile…。三、LineSim仿真建立一个新的LineSim原理图点击第一排的两个IC符号以便激活LineSim原理图中的驱动器和接收器IC（CELLA0和B0）。点击连接两个IC之间的标准的传输线符号，就可以激活此传输线。如下图：接下来,我们将以一个简单微带线传输线的的例子来说明如何对传输线建模仿真以及优化。三、LineSim仿真指派驱动器和接收器右键点击单元CELLA0的IC图标（我们将设定它为驱动端）。点击指派模型（AssignModels）窗口右边的“Select…”按钮。选择Generic.mod库按钮。在Devices列表中，选择74AC11X:LINE-DRV，再点击OK按钮。在BufferSetting对话框中点击单...
