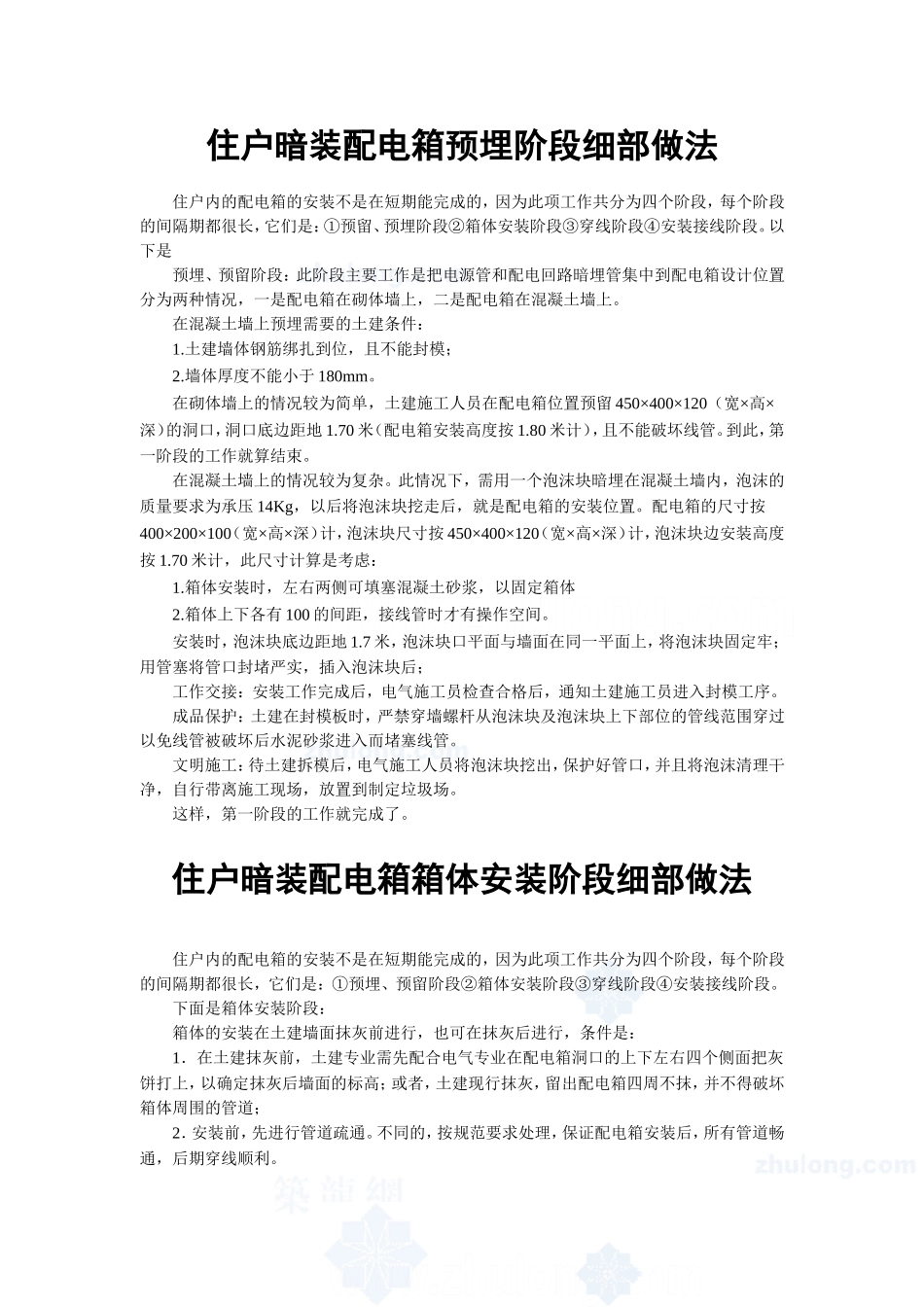

住户暗装配电箱预埋阶段细部做法住户内的配电箱的安装不是在短期能完成的，因为此项工作共分为四个阶段，每个阶段的间隔期都很长，它们是：①预留、预埋阶段②箱体安装阶段③穿线阶段④安装接线阶段。以下是预埋、预留阶段：此阶段主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。在混凝土墙上预埋需要的土建条件：1.土建墙体钢筋绑扎到位，且不能封模；2.墙体厚度不能小于180mm。在砌体墙上的情况较为简单，土建施工人员在配电箱位置预留450×400×120（宽×高×深）的洞口，洞口底边距地1.70米（配电箱安装高度按1.80米计），且不能破坏线管。到此，第一阶段的工作就算结束。在混凝土墙上的情况较为复杂。此情况下，需用一个泡沫块暗埋在混凝土墙内，泡沫的质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。配电箱的尺寸按400×200×100（宽×高×深）计，泡沫块尺寸按450×400×120（宽×高×深）计，泡沫块边安装高度按1.70米计，此尺寸计算是考虑：1.箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体2.箱体上下各有100的间距，接线管时才有操作空间。安装时，泡沫块底边距地1.7米，泡沫块口平面与墙面在同一平面上，将泡沫块固定牢；用管塞将管口封堵严实，插入泡沫块后；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。成品保护：土建在封模板时，严禁穿墙螺杆从泡沫块及泡沫块上下部位的管线范围穿过以免线管被破坏后水泥砂浆进入而堵塞线管。文明施工：待土建拆模后，电气施工人员将泡沫块挖出，保护好管口，并且将泡沫清理干净，自行带离施工现场，放置到制定垃圾场。这样，第一阶段的工作就完成了。住户暗装配电箱箱体安装阶段细部做法住户内的配电箱的安装不是在短期能完成的，因为此项工作共分为四个阶段，每个阶段的间隔期都很长，它们是：①预埋、预留阶段②箱体安装阶段③穿线阶段④安装接线阶段。下面是箱体安装阶段：箱体的安装在土建墙面抹灰前进行，也可在抹灰后进行，条件是：1．在土建抹灰前，土建专业需先配合电气专业在配电箱洞口的上下左右四个侧面把灰饼打上，以确定抹灰后墙面的标高；或者，土建现行抹灰，留出配电箱四周不抹，并不得破坏箱体周围的管道；2．安装前，先进行管道疏通。不同的，按规范要求处理，保证配电箱安装后，所有管道畅通，后期穿线顺利。这样，电气专业就可以进行箱体安装了。安装分为两个步骤：第一是箱体的固定；第二是接管。第一步：箱体的固定。箱体固定前，首先利用箱体上已经开好的孔（要求配电箱生产厂按系统图，在上下两个底边预留敲落孔，并上下底边各多预留一个孔）进行接管。个别需要开孔的，先根据洞口内的预埋线管的位置，对箱体上下两个底边进行开孔（用电动开孔钻，严禁采用切割机、钢钎、钢锯等工具），不同的管径采用不同规格的钻头，具体做法同木箱开孔一致。然后将箱体横向固定在洞口，固定时要考虑箱体内压线端子排的左右位置，应该是接地端子在右边，零线端子在左边，箱体底边高度为1.8米，箱体两侧均留出与洞边相等的间距，箱口平面与墙面平行，且高出墙面3mm。箱体的固定方法是：1.用一根木条钉在墙上，木条必须水平，木条与箱体接触面高度为1.8米，箱体座落在木条上，2.箱体的上方用另一根木条钉在墙上，将箱体夹住、夹牢，3.接下来调整箱口平面与墙面的关系（箱口平面与墙面平行，确定高出墙面的尺寸）。箱体进场时，要求生产厂提供一个盖板，用以确定箱体突出墙面的尺寸：不突出、突出3mm、突出5mm。4.调整好后，再往箱体的两侧及背后填充水泥砂浆（作用是利用水泥砂浆的凝固来固定箱体），箱体的上下空间不能填充。5.等水泥砂浆的凝固后（约两天），就可以拆掉木条，进行下一步接管工作了。第二步：接管。箱体周围的水泥砂浆凝固好以后，就可以接管了。1.管口不能直接进入箱体，必须是通过锁扣与箱体进行连接。2.连接好后，箱体内管口全部用管塞封堵严实，防止抹灰施工时水泥砂浆进入管内堵塞线管。第三步：工作交接。1．由电气施工员检查合格后，通知土建施工员，可以进行配电...
