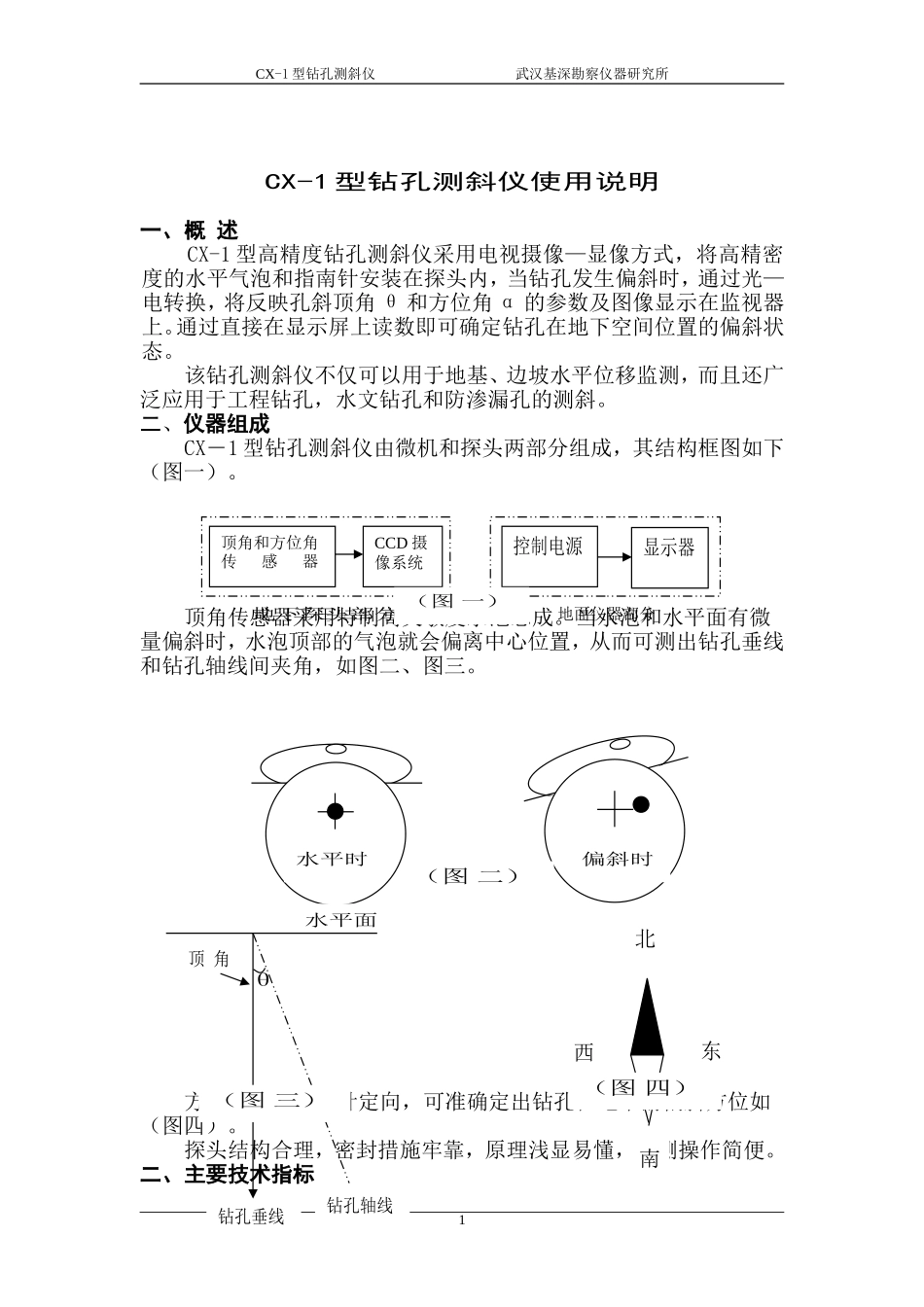

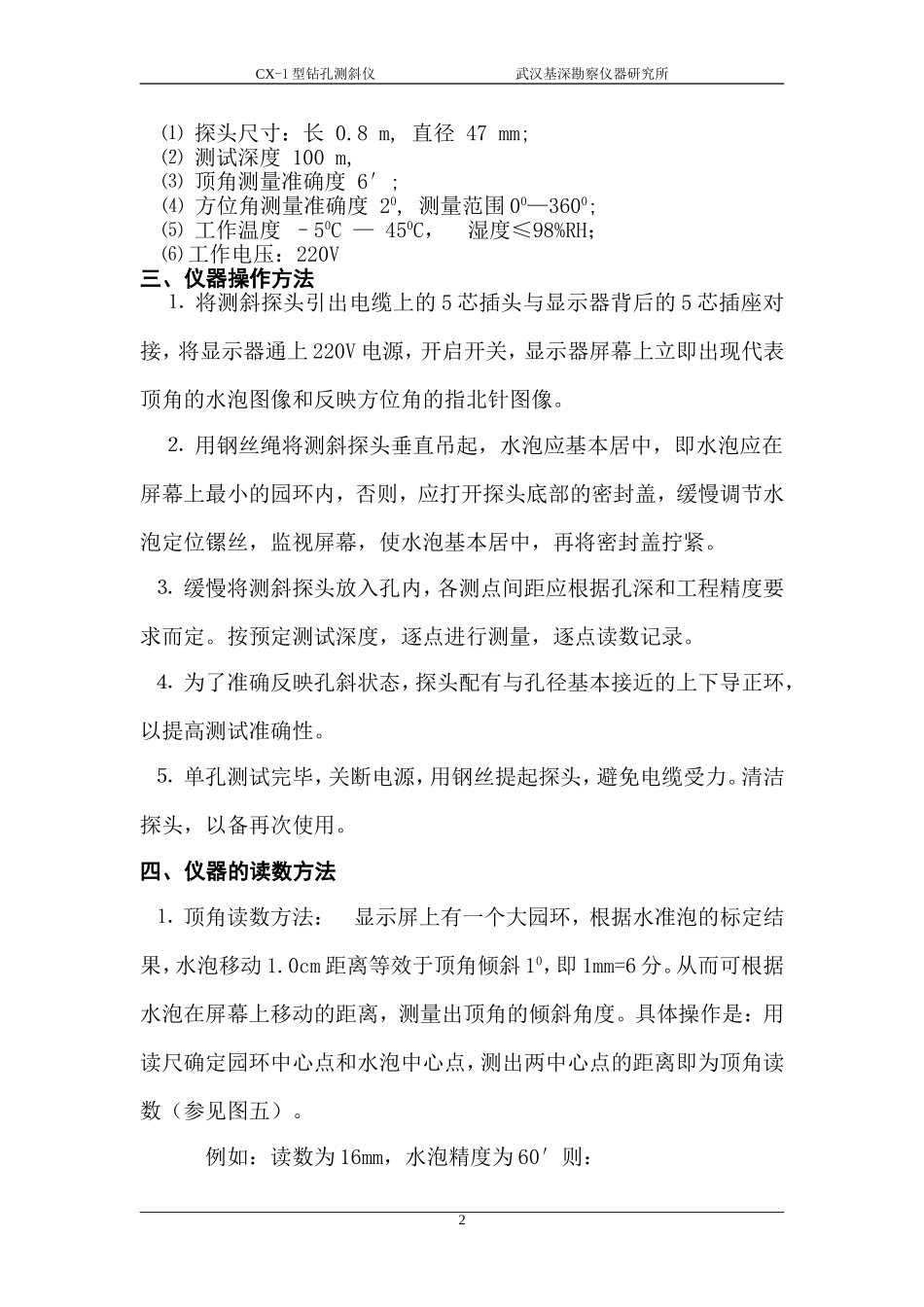

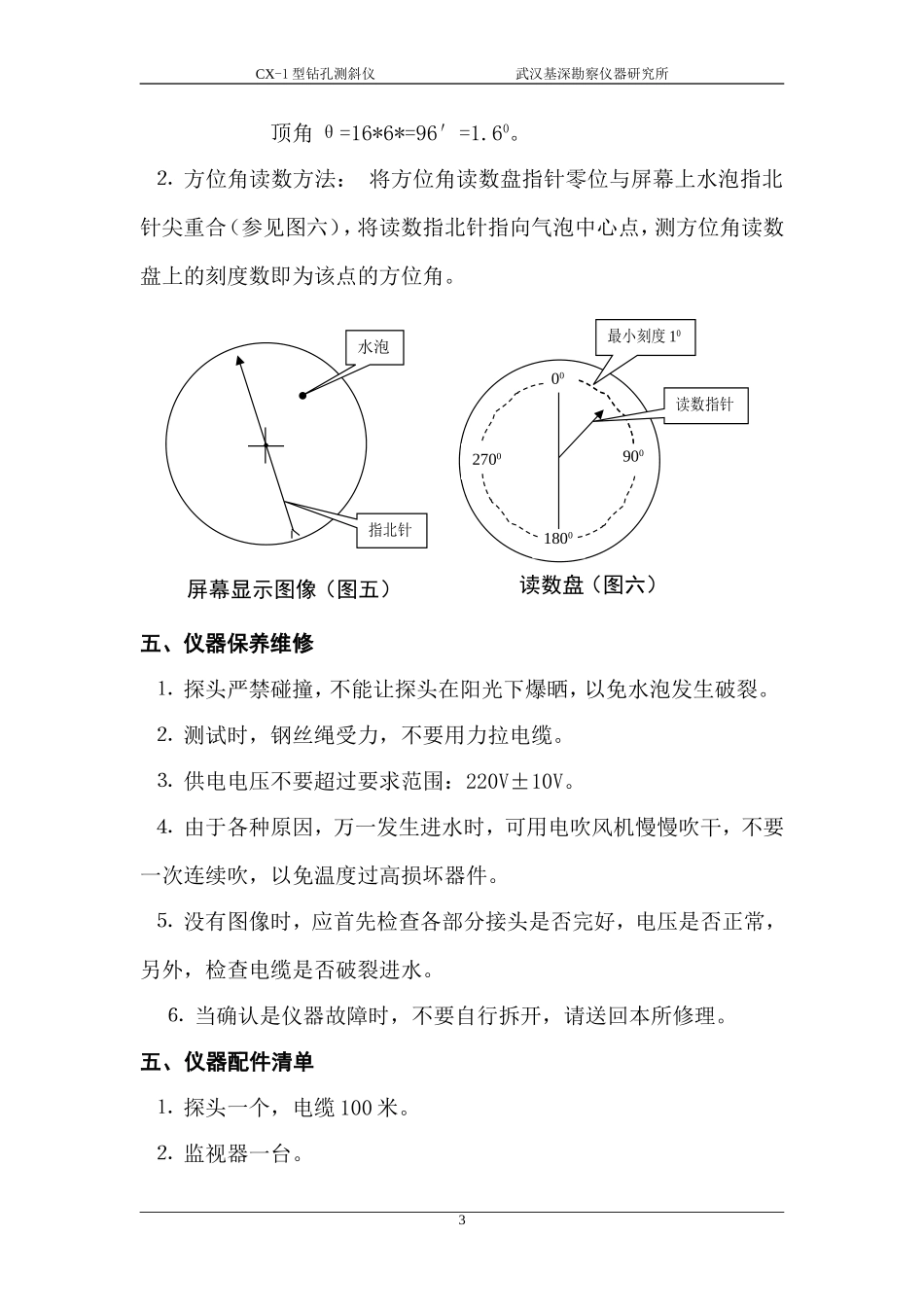

CX-1型钻孔测斜仪武汉基深勘察仪器研究所CX-1型钻孔测斜仪使用说明一、概述CX-1型高精度钻孔测斜仪采用电视摄像—显像方式，将高精密度的水平气泡和指南针安装在探头内，当钻孔发生偏斜时，通过光—电转换，将反映孔斜顶角θ和方位角α的参数及图像显示在监视器上。通过直接在显示屏上读数即可确定钻孔在地下空间位置的偏斜状态。该钻孔测斜仪不仅可以用于地基、边坡水平位移监测，而且还广泛应用于工程钻孔，水文钻孔和防渗漏孔的测斜。二、仪器组成CX―1型钻孔测斜仪由微机和探头两部分组成，其结构框图如下（图一）。顶角传感器采用特制高灵敏度水泡总成。当水泡和水平面有微量偏斜时，水泡顶部的气泡就会偏离中心位置，从而可测出钻孔垂线和钻孔轴线间夹角，如图二、图三。方位角采用指南针定向，可准确定出钻孔在地下的偏斜方位如（图四）。探头结构合理，密封措施牢靠，原理浅显易懂，施测操作简便。二、主要技术指标1顶角和方位角传感器CCD摄像系统控制电源显示器地下探头部分地面仪器部分（图一）水平时偏斜时（图二）钻孔垂线水平面θ钻孔轴线顶角（图三）北西东南（图四）CX-1型钻孔测斜仪武汉基深勘察仪器研究所⑴探头尺寸：长0.8m,直径47mm;⑵测试深度100m,⑶顶角测量准确度6′;⑷方位角测量准确度20,测量范围00—3600;⑸工作温度–50C—450C，湿度≤98%RH；⑹工作电压：220V三、仪器操作方法⒈将测斜探头引出电缆上的5芯插头与显示器背后的5芯插座对接，将显示器通上220V电源，开启开关，显示器屏幕上立即出现代表顶角的水泡图像和反映方位角的指北针图像。⒉用钢丝绳将测斜探头垂直吊起，水泡应基本居中，即水泡应在屏幕上最小的园环内，否则，应打开探头底部的密封盖，缓慢调节水泡定位镙丝，监视屏幕，使水泡基本居中，再将密封盖拧紧。⒊缓慢将测斜探头放入孔内，各测点间距应根据孔深和工程精度要求而定。按预定测试深度，逐点进行测量，逐点读数记录。⒋为了准确反映孔斜状态，探头配有与孔径基本接近的上下导正环，以提高测试准确性。⒌单孔测试完毕，关断电源，用钢丝提起探头，避免电缆受力。清洁探头，以备再次使用。四、仪器的读数方法⒈顶角读数方法：显示屏上有一个大园环，根据水准泡的标定结果，水泡移动1.0cm距离等效于顶角倾斜10，即1mm=6分。从而可根据水泡在屏幕上移动的距离，测量出顶角的倾斜角度。具体操作是：用读尺确定园环中心点和水泡中心点，测出两中心点的距离即为顶角读数（参见图五）。例如：读数为16mm，水泡精度为60′则：2CX-1型钻孔测斜仪武汉基深勘察仪器研究所顶角θ=16*6*=96′=1.60。⒉方位角读数方法：将方位角读数盘指针零位与屏幕上水泡指北针尖重合（参见图六），将读数指北针指向气泡中心点，测方位角读数盘上的刻度数即为该点的方位角。五、仪器保养维修⒈探头严禁碰撞，不能让探头在阳光下爆晒，以免水泡发生破裂。⒉测试时，钢丝绳受力，不要用力拉电缆。⒊供电电压不要超过要求范围：220V±10V。⒋由于各种原因，万一发生进水时，可用电吹风机慢慢吹干，不要一次连续吹，以免温度过高损坏器件。⒌没有图像时，应首先检查各部分接头是否完好，电压是否正常，另外，检查电缆是否破裂进水。⒍当确认是仪器故障时，不要自行拆开，请送回本所修理。五、仪器配件清单⒈探头一个，电缆100米。⒉监视器一台。3屏幕显示图像（图五）读数盘（图六）0018009002700最小刻度10读数指针水泡指北针CX-1型钻孔测斜仪武汉基深勘察仪器研究所⒊密封圈2个。4.测斜使用说明书一份。5．测量尺一套。6．记号笔一支。武汉基深勘察仪器研所联系地址：武汉市青山区冶金大道35号（邮编430080）联系电话：（027）—86331327（传真同此）4
